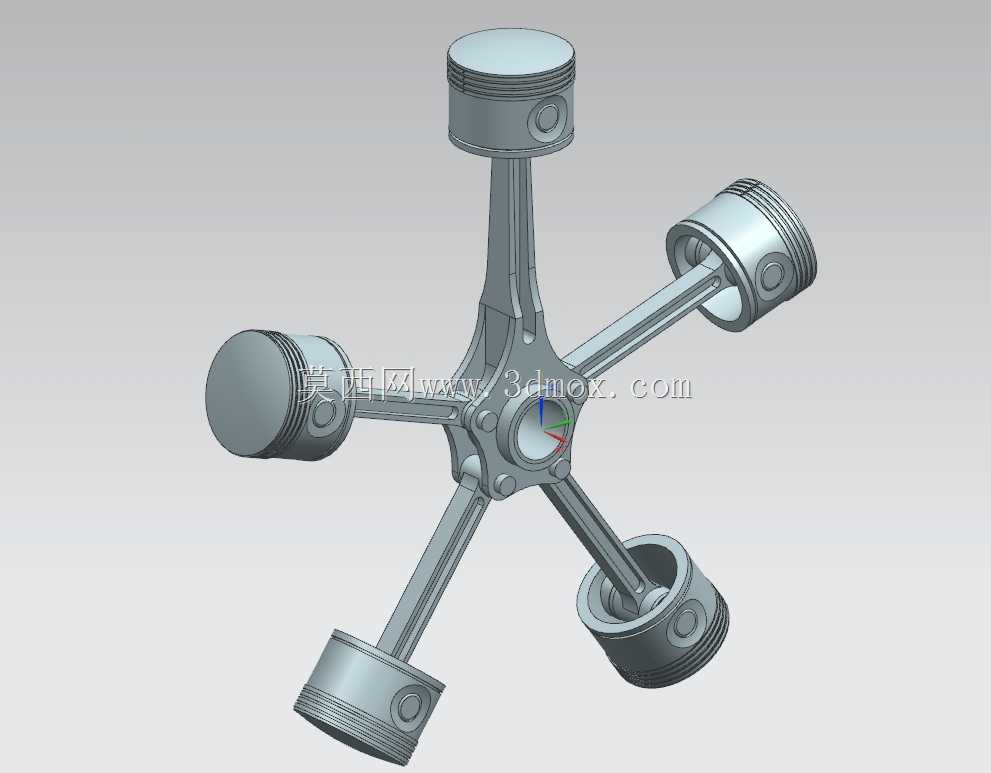

这套径向发动机结构以中心曲轴为回转核心,五个气缸沿周向呈放射状均布,活塞、连杆、曲柄销与中心输出轴之间形成紧凑的星形传动关系。与直列或V型布置相比,径向结构能够在较短的轴向空间内布置多个工作缸,曲轴长度明显缩短,机体正面投影较大而纵深较小,这一特征使其在早期航空动力、小型固定式动力装置以及教学演示平台中具有典型应用价值。

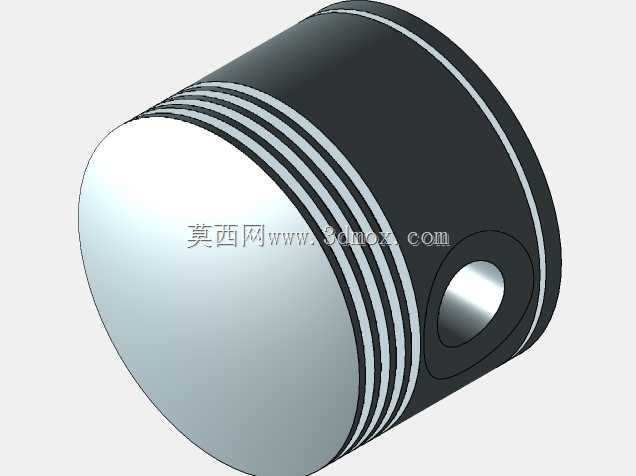

从实际用途看,该类发动机依靠多个活塞交替做功,将燃烧压力通过连杆传递至中心曲柄,再由曲轴输出旋转扭矩。周向布置有利于各缸围绕主轴分担载荷,曲轴主轴颈处的受力方向随气缸发火顺序循环变化,设计时需要重点关注曲柄销的疲劳强度、连杆大端的配合间隙以及活塞在缸套内的往复导向。模型中活塞头部、环槽、销孔、连杆杆身和大端剖分关系均有体现,可用于观察往复运动与旋转运动之间的转换过程。
结构设计上,五个连杆并非完全独立地以普通并列方式安装。径向发动机常采用主副连杆或共柄铰接思路,其中一个连杆作为主连杆直接与曲柄销配合,其余连杆通过铰接销与主连杆大端环体相连,从而保证各缸活塞在有限圆周空间内同步驱动同一曲轴。这样的布置能够缩小曲轴轴向宽度,但也提高了大端结构的复杂度。主连杆大端需要承受自身气缸载荷并传递副连杆作用力,局部销孔、圆角和润滑通道都应作为应力集中区域处理。
外形边界方面,整机外轮廓由五个活塞组件的最外端决定,缸体呈放射展开,安装时不能仅按传统直列发动机的长宽尺寸预留空间,而应在正面圆周方向留出足够的缸套、散热片或气门机构维护区域。轴向尺寸则主要受曲轴、连杆大端厚度和输出端连接结构控制,适合布置在对轴向长度敏感、而径向空间相对宽裕的设备舱内。若用于现代教学或虚拟验证,可在该模型基础上补充缸体、气门、凸轮盘、进排气管和点火顺序约束,进一步检查活塞行程、连杆摆角、曲柄半径与缸体干涉之间的关系。
建模时应先确定曲轴旋转中心和各缸中心线夹角,再以曲柄半径、连杆中心距、活塞直径为骨架参数驱动装配。五组活塞沿径向运动,其行程端点必须与缸套长度、避让槽和连杆极限摆角相匹配;中心区域零件密集,铰接销、衬套、垫圈和轴向定位件需要分层检查,避免转动过程中出现几何干涉。
