光伏阵列板面清洁作业机械臂结构

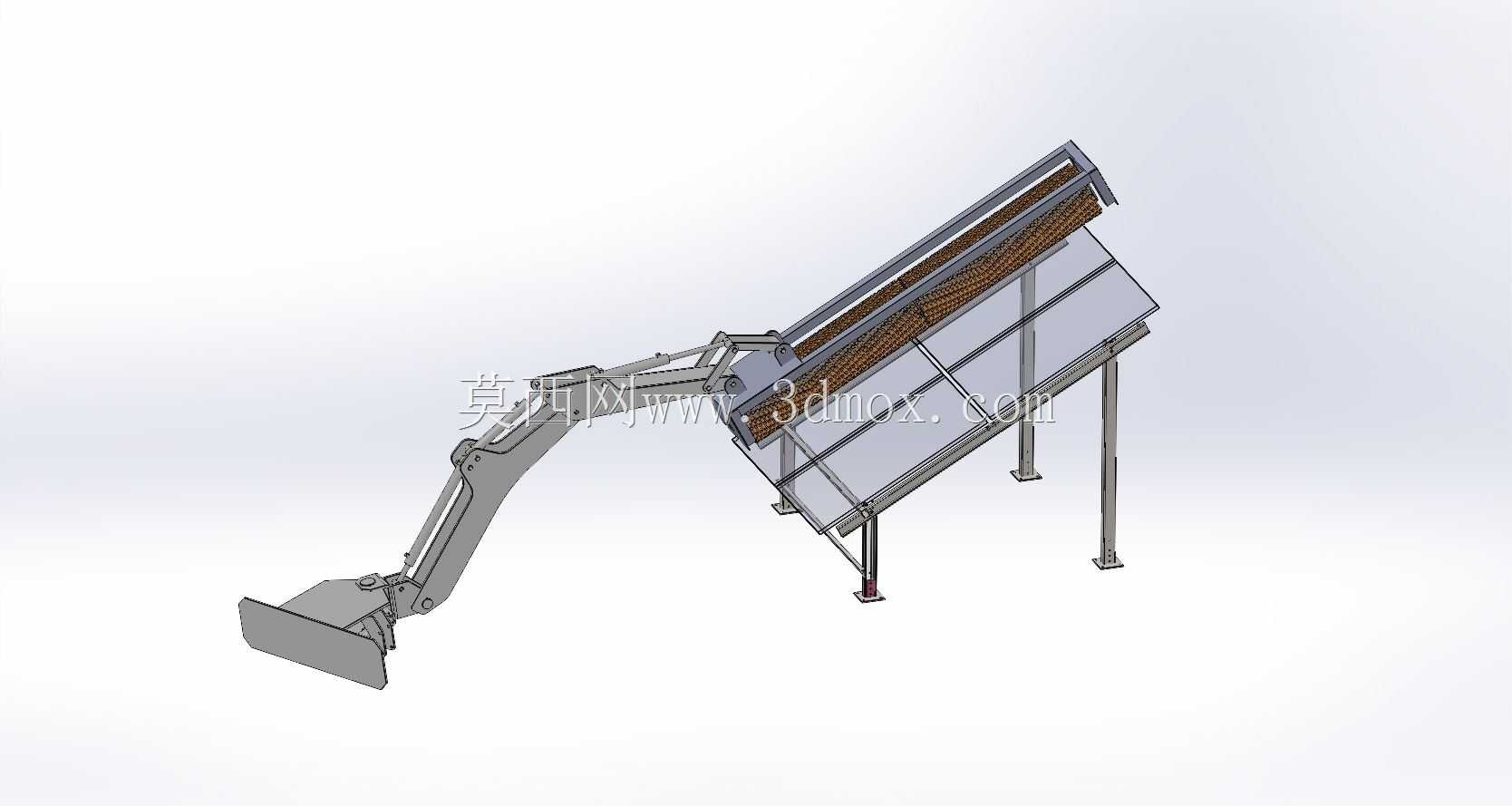

　　这套三维结构面向集中式光伏电站、分布式屋顶光伏以及工商业阵列的日常运维场景，重点解决电池板表面积灰、落叶、鸟粪和沙尘遮挡造成的发电效率下降问题。设备整体由倾斜光伏组件支架、长条滚刷清洁头、多段铰接机械臂和前端铲状执行端组成，能够沿板面完成贴近式清扫，也可通过臂部姿态变化适应不同排距和安装高度。

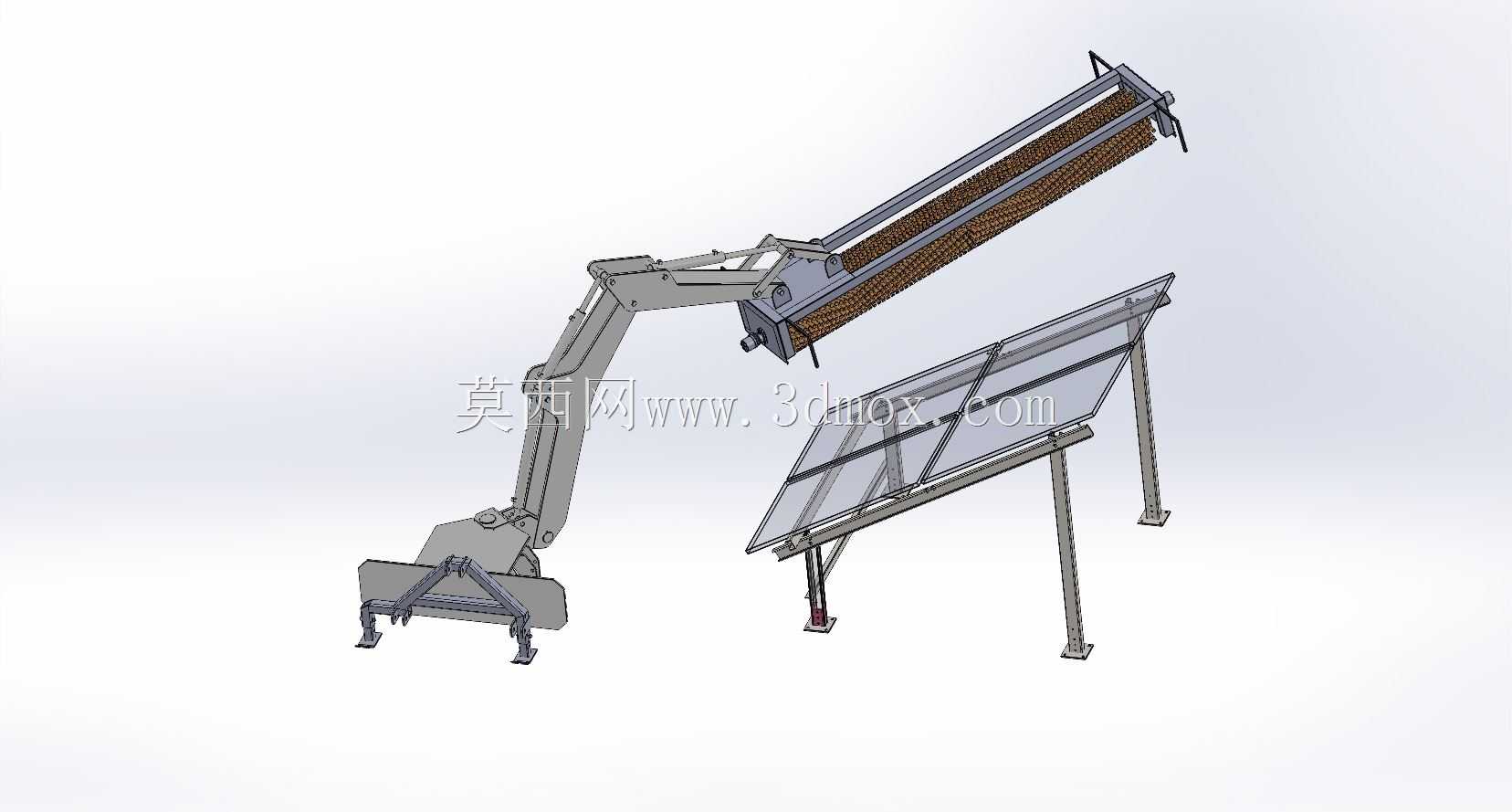

　　从结构布置看，清洁头位于组件上沿，采用横向长辊形式，刷体覆盖方向与电池板长边匹配，可在一次行走或摆臂过程中形成较宽的清洁带。组件下方保留四根可调支腿，支腿底部设置垫板和固定孔，用于在现场校核板面倾角、离地高度及抗风约束。机械臂采用类似挖掘臂的多关节构型，大臂、小臂和连杆之间通过销轴铰接，液压或电动推杆可布置在臂段内侧，使末端在低位地面与高位板面之间切换。

　　设计时需要优先处理清洁头与玻璃面板的接触压力。滚刷不能刚性压死在组件上，否则会造成玻璃微划伤或边框受力，因此刷体与臂端之间宜保留浮动间隙，并通过弹簧、摆轴或柔性连接件补偿板面公差。臂部运动包络要避开组件边框、支架立柱和接线线缆，尤其在大臂下俯、小臂回收时，末端铲板不能扫到光伏板下缘。前端铲状结构可用于堆积物归集或地面辅助清理，但在板面作业工况下应处于收起位置，避免硬质边缘接触玻璃。

　　安装边界方面，光伏支架倾角、阵列行距和组件离地高度决定臂长取值。模型中支腿高度、臂段长度和清洁头宽度形成明确比例，可作为方案校核参考：清洁头长度应小于单块组件可通过宽度，臂部完全展开后末端需到达最低排板表面，完全收回时整机运输宽度不应超出阵列通道。铰接点处需要预留轴承、销套和润滑位置，连杆焊缝区域应避免应力集中。

　　在功能实现上，滚刷旋转负责松散灰尘清扫，机械臂负责位姿跟踪，支架则提供作业基准。若用于干旱荒漠电站，可在刷体侧增加喷淋或吸尘接口；若用于屋顶分布式场景，则应压缩臂部截面并降低整机重量。三维建模时需把运动干涉、刷体浮动行程、支腿调节范围和末端极限姿态一并检查，使结构既能满足清洁覆盖率，也能保证光伏组件在运维过程中的安全。
