重载托盘辊道输送线机架结构

　　该辊道输送设备主要面向车间内部托盘货物、周转箱及规则底面工件的短距离转运场景，常见于装配线衔接段、包装工位前后缓存区、仓储出入库接驳点以及自动化产线的人工辅助段。设备依靠多根平行布置的动力辊筒承载并驱动物料，工件底面与辊面形成连续接触，输送过程平稳，对托盘底部平整度有一定要求，更适合硬底托盘、塑料箱或带刚性底板的工件。

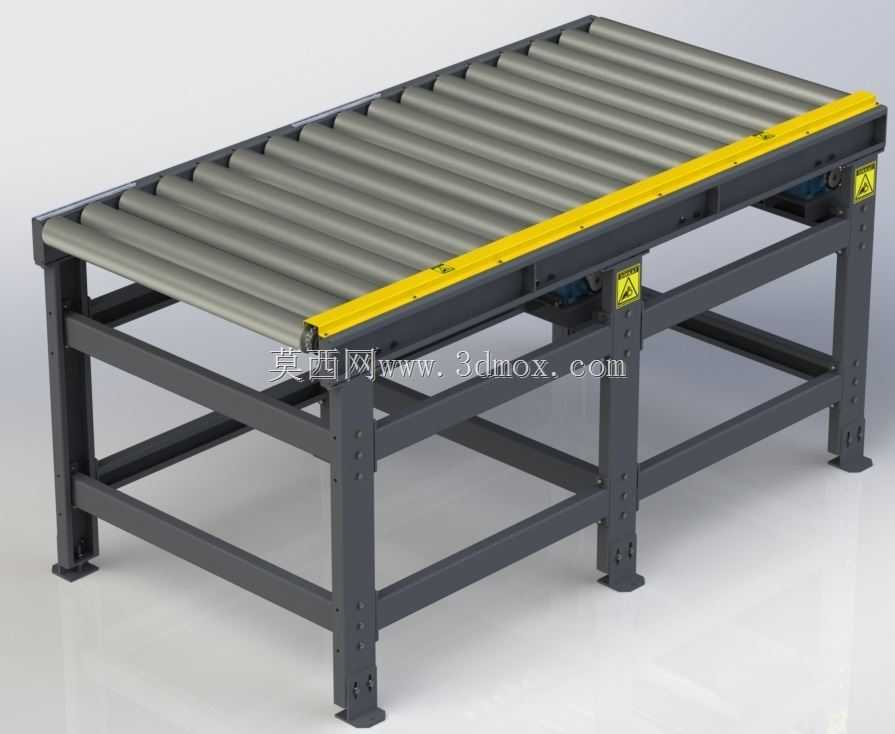

　　从结构上看，设备主体由辊筒组件、两侧纵梁、支撑腿、横向连接杆、驱动安装位和防护警示件组成。辊筒沿输送方向等距排列，间距需要根据最小输送物尺寸校核，避免货物在两根辊筒之间下陷或卡滞。台面两侧采用型钢或折弯焊接梁形成承载框架，辊筒轴端固定在梁侧安装孔位上，保证同轴度和更换便利性。黄色侧边构件既可以作为导向边界，也能在视觉上提示输送台面边缘，减少货物偏出和人员踩踏误判。

　　支撑部分采用四腿及多腿组合形式，腿柱与台面框架通过螺栓或焊接连接，下部设置脚盘，用于现场调平。腿间横撑和斜向加强结构提高整体刚性，避免满载启动、停止时机架产生明显晃动。对于较长输送线，可按标准节段拼接，分段布置驱动单元，并在转弯、升降或移栽位置预留接口。

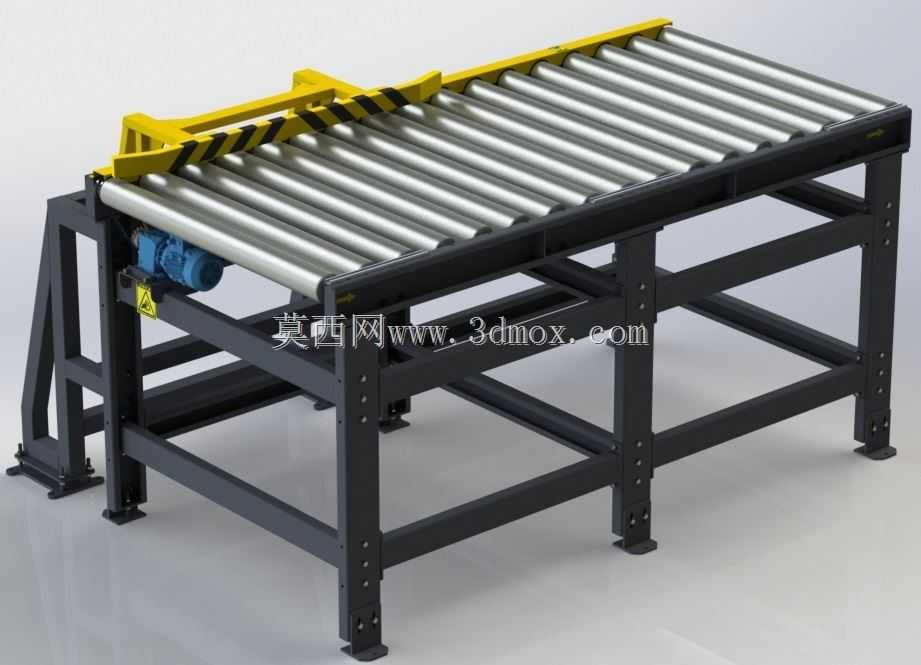

　　设计时需要先确定输送物最大重量、底面尺寸、输送速度和节拍，再反推辊筒直径、壁厚、轴径及支撑间距。重载工况下，辊筒挠度、轴承寿命、梁的弯曲变形和地脚受力都应纳入校核；轻载工况则可适当简化机架，但仍需保证台面直线度。驱动端通常布置在一侧或端部，电机减速机通过链传动、带传动或电动辊筒方式传递动力，张紧结构和维护空间不能遗漏。

　　安装边界方面，设备占地呈长方形，台面高度需与前后工位、叉车通道或升降机构匹配；四周应预留人员操作、电控接线和辊筒更换空间。地脚位置应落在坚实地面上，调平后紧固，多段拼接时要控制相邻台面高差和辊筒中心线直线度，防止托盘通过时产生冲击。该结构建模完整表达了输送面、机架、支腿、警示标识及装配关系，可用于产线布局、设备选型沟通和非标输送线详细设计参考。
