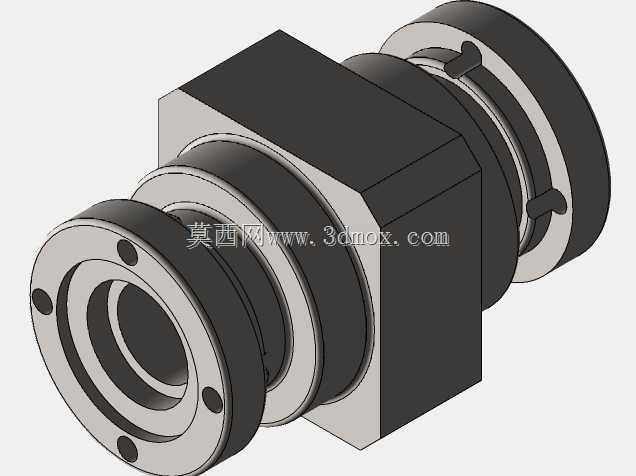

铸造碳钢法兰式中空主轴座结构

　　该零件属于传动与支承类机械部件，整体采用铸造碳钢材质，适用于中低速重载工况下的轴系定位、回转支承与管路贯通场景，常见于专用机床主轴单元、输送设备回转接头、工装夹具旋转机构以及小型流体设备的穿轴安装部位。零件中部为方正的铸造箱体段，该结构并非随意设置：方形外壁可在安装时提供平直的定位贴合面，便于通过压板或螺栓将整个组件固定在设备机架立面或工作台侧板上，相比圆形外壁，方形结构在承受径向切削力、输送带张紧力时，可有效限制组件周向转动，无需额外加工防转键槽，降低了配套机架的加工成本。两端伸出的带孔法兰盘为核心安装接口，法兰端面上沿圆周均布多个沉头通孔，用于对接外部传动轮、连接盘或者管路法兰，螺栓穿入后可实现端面刚性锁紧，

　　保证同轴回转部件的端面跳动量控制在装配要求范围内；法兰中心为大直径贯通孔，该中空结构一方面可供传动轴、线缆或者流体管路从组件内部穿过，实现设备布局的紧凑化，避免管线外露造成的干涉与磨损，另一方面也减轻了铸件整体重量，降低了回转部件的惯量。建模过程中优先还原铸造工艺特征：方形箱体与圆筒段的交接位置均设置了铸造圆角，避免铸件冷却时在转角处产生应力集中与缩松缺陷，各段圆筒的外径阶梯差分别对应不同规格密封件、轴承的安装位，阶梯端面的轴向尺寸经过匹配，可对装入的轴承外圈实现轴向定位，两端法兰的螺栓孔位置度、法兰端面与中心孔的垂直度均按照常规机械装配公差进行结构约束。安装边界方面，中部方形箱体的边长为整个组件的最大径向尺寸，

　　布置安装空间时需在方形侧面预留扳手操作空间，两端法兰的外径小于方箱对角尺寸，轴向总长度覆盖方箱与两侧圆筒段，对接外部部件时需保证配合轴颈与中心通孔的间隙配合量，避免装入后出现卡滞。该结构兼顾了铸造件的低成本优势与机加工后的装配精度，碳钢材质的强度与抗冲击性能优于普通铸铁件，在存在振动、交变载荷的车间设备工况下使用寿命更长，中空贯通的设计也让其同时适配机械传动与介质输送两类不同的使用需求。
