轴类零件侧向钻孔专用工装夹具

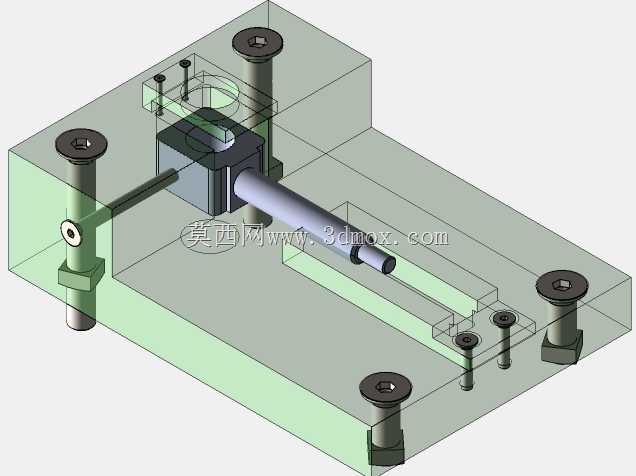

　　这套工装的核心定位逻辑围绕长轴类工件的径向孔加工展开，现场使用时直接安置在立式钻床或者小型台钻的工作台上，不需要额外制作复杂的转接底板。整套结构的受力框架采用两块平行布置的透明亚克力模拟工装板，实际投产时会替换为45号钢调质钢板，板件四角布置四根等高导向支撑柱，支撑柱两端用内六角圆柱头螺钉锁紧，上下板之间的开合行程预留足够空间，方便工件吊装、切屑清理以及钻头更换。工件的轴向定位依靠中部的V型限位块完成，V型块的开口角度选用90度，适配直径在二十毫米到三十五毫米区间的圆轴，轴件从工装侧向的开孔穿入，轴向靠台阶面抵紧定位块，径向由V型面约束两个自由度，避免钻孔过程中工件出现周向转动。钻孔的进给导向由前端的钻套组件实现，

　　钻套嵌入在可微调的滑移支座上，滑移支座沿着下板的T型槽方向调整位置，对应轴件上不同轴向距离的孔位加工需求，调整到位后用两颗内六角紧定螺钉锁死支座位置，重复拆装工件时孔位一致性可以稳定控制在0.1毫米以内。整套工装的安装边界完全适配常规小型台钻的工作台尺寸，底板的安装孔位匹配台钻工作台上的T型槽间距，不需要二次打孔改造。设计过程中特意将钻削的受力路径直接传导到底板，支撑柱仅承担上下板的开合导向作用，避免钻削轴向力直接作用在透明防护板上，防护板的作用是遮挡钻孔时飞溅的切屑与切削液，同时方便操作人员直观观察内部工件的装夹状态。侧向布置的操作手柄用来驱动顶紧机构，工件穿入后旋转手柄即可带动顶杆将轴件牢牢压在V型块上，装夹全程不需要扳手，

　　单件工件的装夹耗时可以控制在十秒以内，非常适合中小批量轴类零件的径向孔加工工序。工装的所有运动副都预留了润滑注油孔，长期使用后滑移面不会出现卡滞，排屑槽直接开设在下板的低洼位置，加工产生的铁屑可以顺着斜面扫出工装外部，不会堆积在定位基准面上影响装夹精度。
