流体管路用直装式弹簧复位进气控制阀

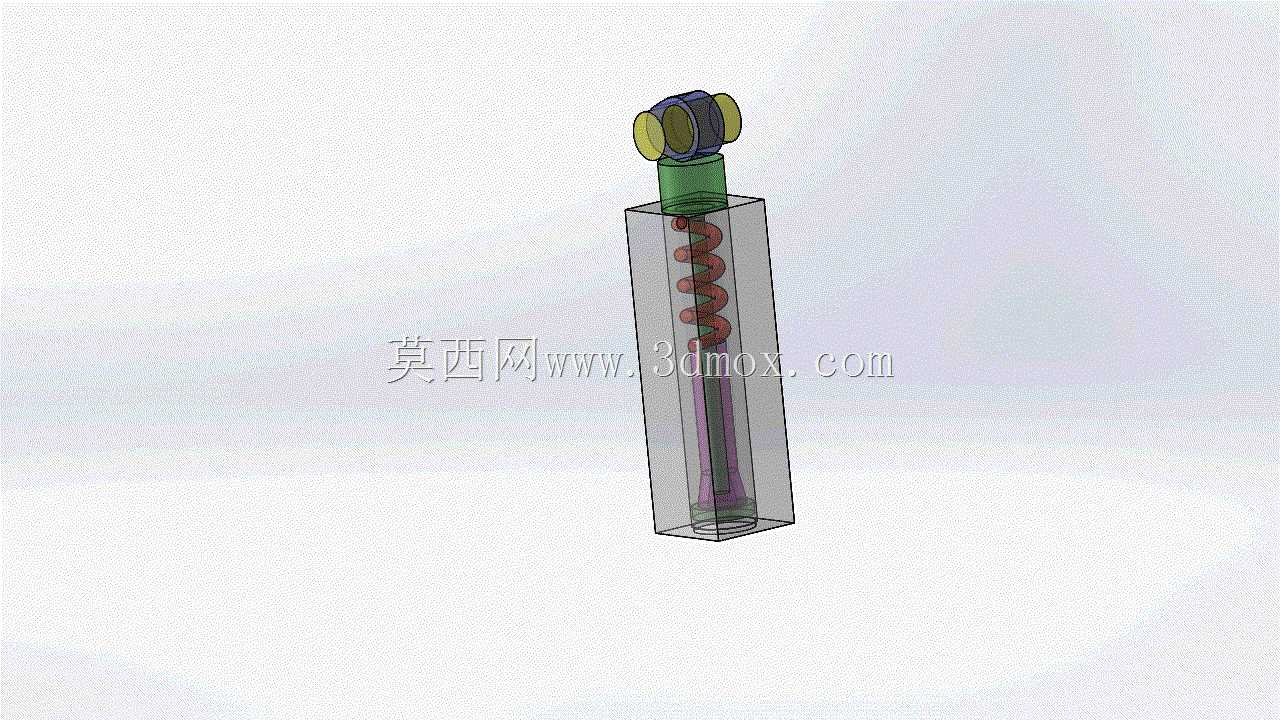

　　这套进气控制阀的结构围绕小流量气动回路的通断与压力保持需求搭建，整体采用立式长条形布局，阀体主体为透明方腔结构，内部容纳复位弹簧、阀杆与密封导向组件，顶部集成侧向通气接头与端盖锁紧结构，所有运动部件沿同一竖直轴线排布，没有额外的外置拐臂或联动构件，在狭小设备舱内布置时不需要预留侧向操作空间。从实际工况适配来看，这类阀件常出现在小型气动执行机构、教学实验台、流体测试工位以及车载小型气路系统中，作用是在控制气路泄压后依靠弹簧预紧力推动阀杆回位，切断进气通路，避免后端腔体持续带压，也能在供气中断时维持回路的初始安全状态。建模时先从阀腔的内部通径边界入手，先确定阀杆的行程长度与弹簧的压缩余量，弹簧的线径、

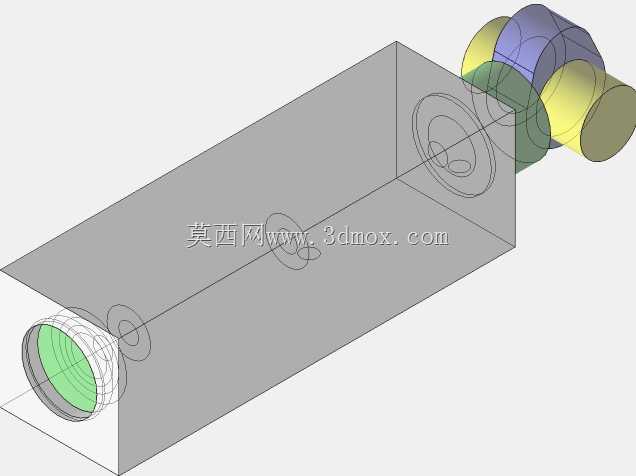

　　中径和有效圈数按照常规小压力气路的复位载荷选取，保证阀瓣在闭合位置能贴紧密封面，同时开启过程中弹簧力不会超过进气侧的驱动压力。外部方形阀体的壁厚按照低压流体容器的常规设计取值，四个棱边做了小幅圆角处理，既避免透明件在注塑或3D打印成型时出现应力集中，也能让内部弹簧、阀杆的装配关系从外部直接观察，用于教学演示时可以清晰展示气流走向和阀芯动作逻辑。顶部的侧向接口采用标准快插式圆柱接头造型，接头轴线与阀杆轴线垂直，接入软管后管路走向沿水平方向延伸，不会和上方的安装固定面产生干涉；端盖与阀体之间采用止口定位加周向限位的结构，装配时先将弹簧从上端腔口放入，再穿入带密封段的阀杆，最后压入上端盖并完成径向固定，整个装配流程不需要复杂工装，

　　拆解维护时可以直接取出弹簧检查疲劳状态，更换密封件也不用拆分整个管路。安装边界方面，阀体的方形外轮廓可以直接贴靠在设备安装板的平面上，底部预留的通孔可用于穿装固定螺钉，侧向接头的外伸长度控制在较小范围，多组阀并排布置时，相邻阀的接头不会发生管路磕碰；阀杆的运动行程被限制在腔体内，顶部没有高出端盖的操作部件，外围不需要额外设置防护挡板。结构设计上特意将弹簧的容纳腔和气流通道做了分区，气流不会直接高速冲刷弹簧表面，减少带压气体里的微量杂质在弹簧缝隙积存的概率，透明阀体的材质设定兼顾了可视化演示需求和低压工况的强度要求，密封段的配合间隙按照往复运动件的常用公差设定，既保证阀杆滑动顺畅，又不会出现内漏超标的问题。
