三方法兰连接式Y型进气歧管结构

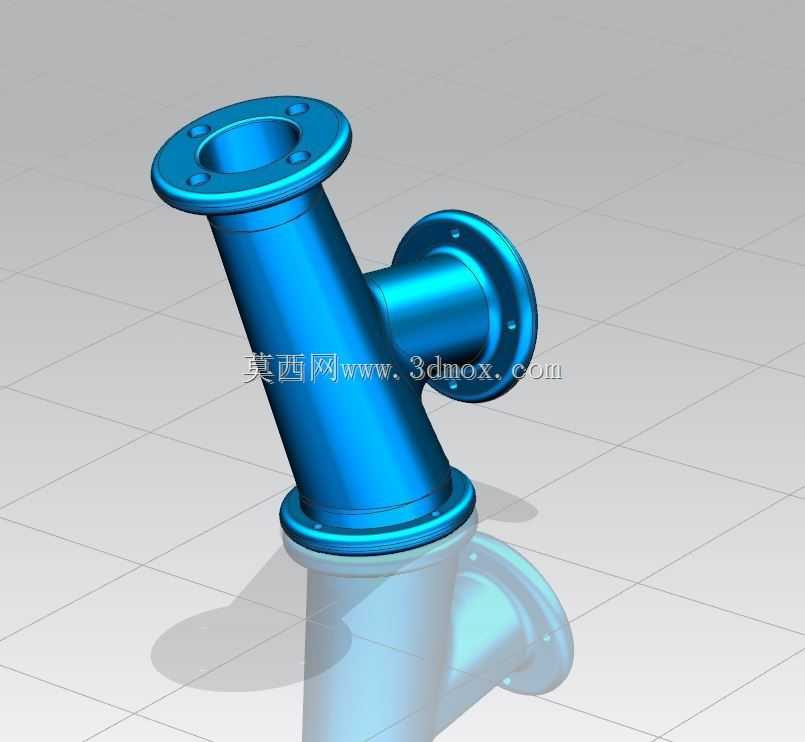

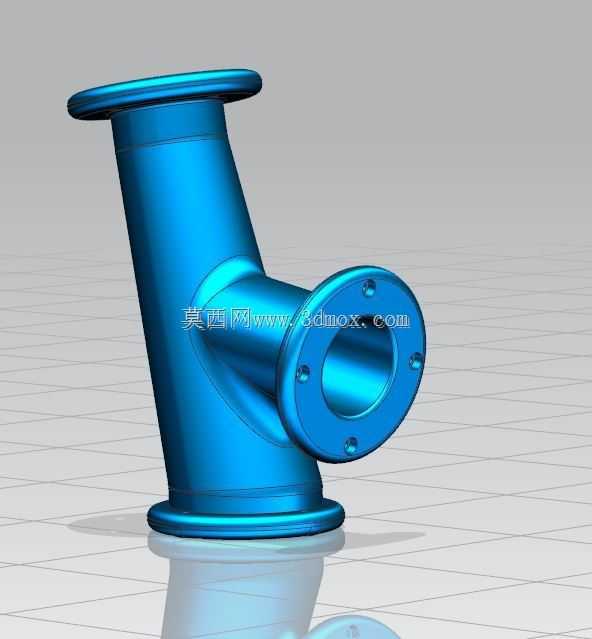

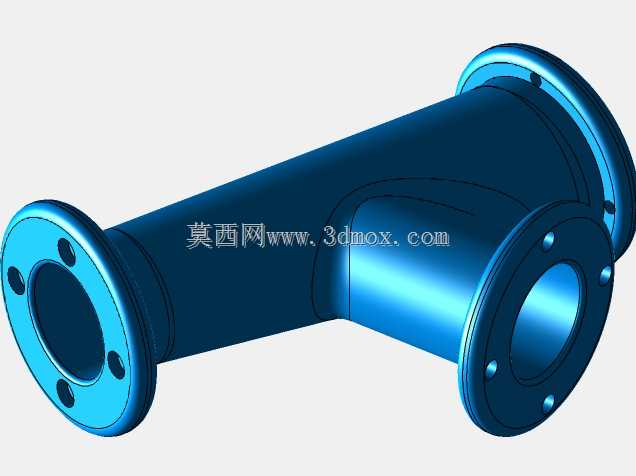

　　该歧管属于管路系统中的分流与汇流构件，整体采用Y型三通构型，主管沿斜向贯通，支管从主管侧壁以一定夹角引出，三个通路口均设置带螺栓孔的圆形法兰盘，用于与上下游设备、管道或阀件进行刚性对接。法兰端面保持平整，孔位沿圆周均布，装配时可通过螺栓均匀压紧密封面，降低介质在接口处泄漏的风险。

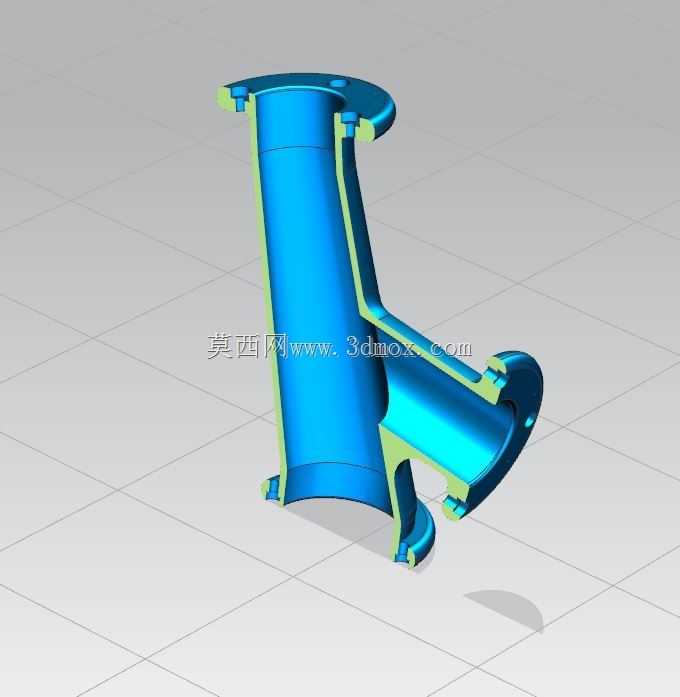

　　从使用场景看，这类构件可布置在进气系统、工艺管路或小型流体输送装置中，承担气流导入、方向转换和支路分配功能。斜交结构相比直角三通，能够减少介质在转折处的剧烈冲撞，使流道过渡更连续；支管与主管相交区域采用圆滑过渡，避免内壁出现明显台阶或尖角，从而降低局部阻力并减少沉积物聚集。

　　建模时先确定三条管路的中心轴线，再依据通径需求建立主管和支管的实体壁厚。交汇区域是整个零件的结构重点，需要通过布尔合并与圆角处理保证内外表面连续，尤其在支管根部，应保留足够壁厚以承受装配预紧力和内部压力。端部法兰与管体一体化设计，法兰背面与管壁之间设置过渡圆角，可缓解焊接式或拼装式结构常见的应力集中。

　　外形边界主要由三枚法兰盘的外径、法兰厚度以及管体中心距决定。安装前需核对相邻法兰的螺栓孔方位，保证孔系与配对件一致；由于主管呈倾斜状态，布置空间时不能只按直管长度估算，还应预留支管侧向伸出距离、法兰螺栓操作空间以及密封件压缩余量。若管路存在振动，可在接口附近增加支撑，但支撑点应避开支管根部的高应力区。

　　该结构既适合通过多轴数控加工获得较高的法兰面精度和孔位精度，也可采用金属增材方式成形复杂内腔与一体化过渡区域。设计过程中需兼顾流道顺畅性、壁厚均匀性和法兰连接可靠性，使零件在满足装配边界的同时，具备较好的承压能力与维护互换性。
