卧式风冷三相异步电动机结构

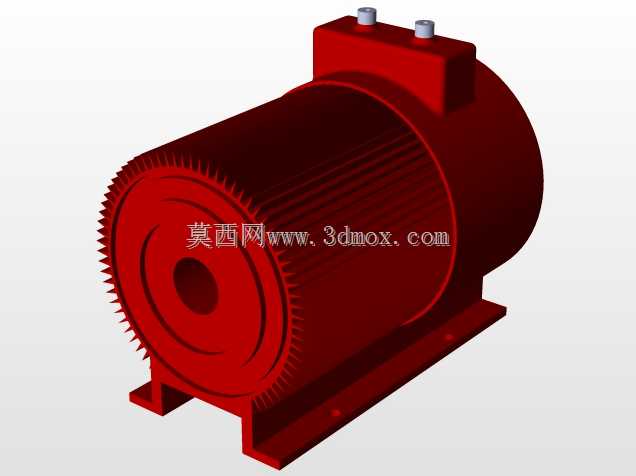

　　该结构对应工业现场常见的卧式封闭风冷电动机，主要用于带式输送机、泵组、风机、机床主轴进给以及小型自动化产线中的旋转动力输入。整机采用圆筒形机座配合底部一体式安装脚的布局，重心落在两支脚之间，设备就位后可通过底脚长孔完成轴向位置微调，再配合联轴器或带轮与负载侧对接。机壳外圆密布轴向散热筋，运行时内部转子带动同轴风扇形成沿筋条方向的强制气流，把定子绕组产生的热量持续带到机座表面，这种外筋结构在粉尘较多的车间里比开启式电机更易维护，清扫时只需沿筋条方向吹扫即可。顶部凸起的接线盒独立于主风路，盒内预留接线柱空间，三相电缆可从盒体侧面引入，避免走线直接贴在高温机壳上；接线盒与机座之间的结合面做平整贴合处理，能够减少车间潮气进入端子区域的概率。

　　前端盖中心设置输出轴通孔，端盖外圈与机座止口配合，保证轴承室与定子内孔的同轴度，建模时止口配合段需要保留明确的轴向限位面，装配后端盖不会沿径向错位。后端盖侧容纳冷却风扇与风罩，风罩边缘与机座尾部保留进风间隙，进风面积过小会造成风噪升高、散热风量下降，因此结构中风罩与散热筋端部之间留出连续环形通道。底脚作为整机安装边界，其底面需要保持共面，两支脚的螺栓孔间距决定了与设备机架的匹配关系；在选型校核时，除核对中心高外，还要确认轴伸直径、键槽尺寸和底脚孔距，避免现场安装时出现联轴器对中困难。模型将机座、端盖、接线盒、底脚和散热筋作为完整外形表达，壳体圆角与筋条根部过渡均有体现，能够用于设备布置干涉检查、维护空间预留以及电机外部防护罩设计。

　　对于结构设计人员而言，这类模型的价值不在于展示内部绕组，而在于准确呈现外部轮廓、接管方向、安装面和检修距离：接线盒上方需要留出开盖操作空间，风扇罩后侧不能紧贴墙板，底脚周围要预留扳手空间，轴向抽轴方向也应保证检修时不必大范围移动相邻设备。整机外形紧凑，散热筋沿圆周均匀分布，既增强机座刚性，也扩大散热面积；卧式支脚使电机能够直接固定在焊接机架或混凝土基础上，适合长期连续运转的通用动力场景。
