工业卧式三相异步电动机结构造型

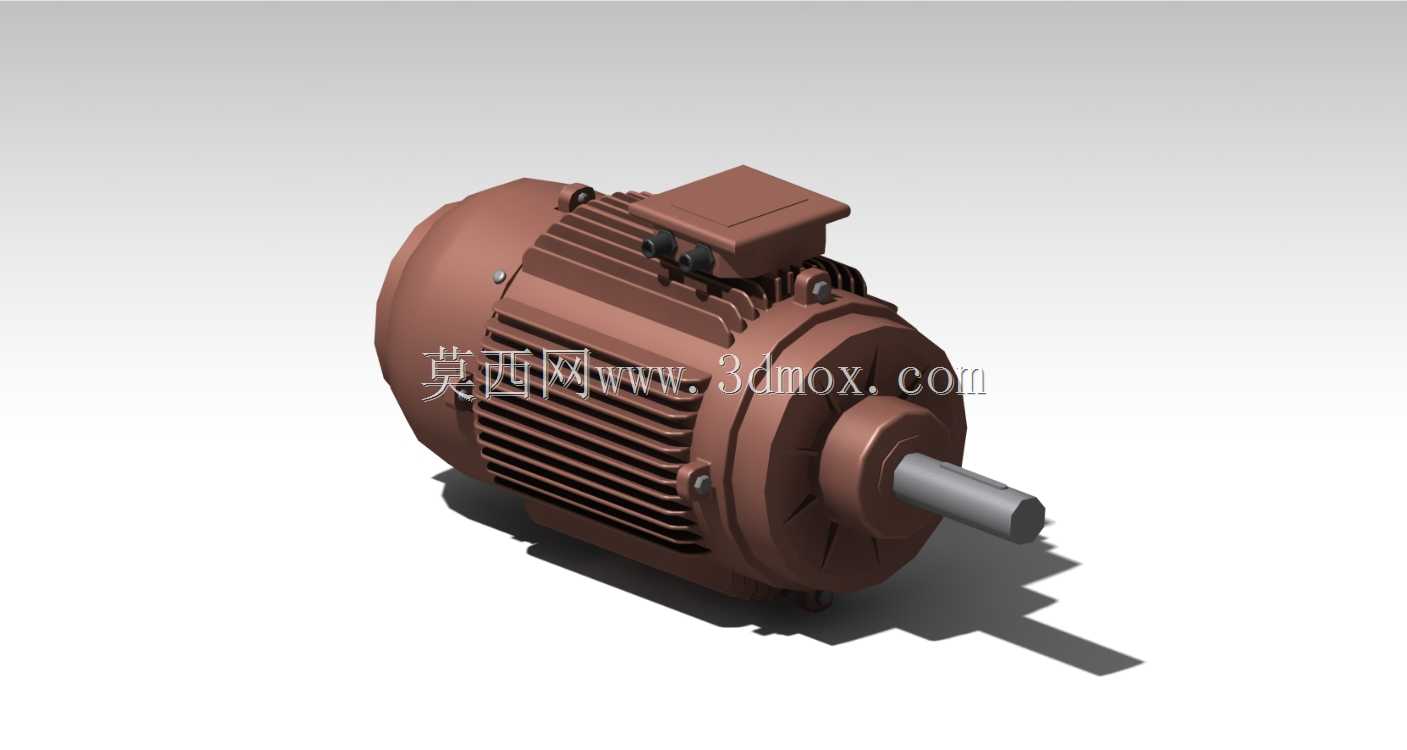

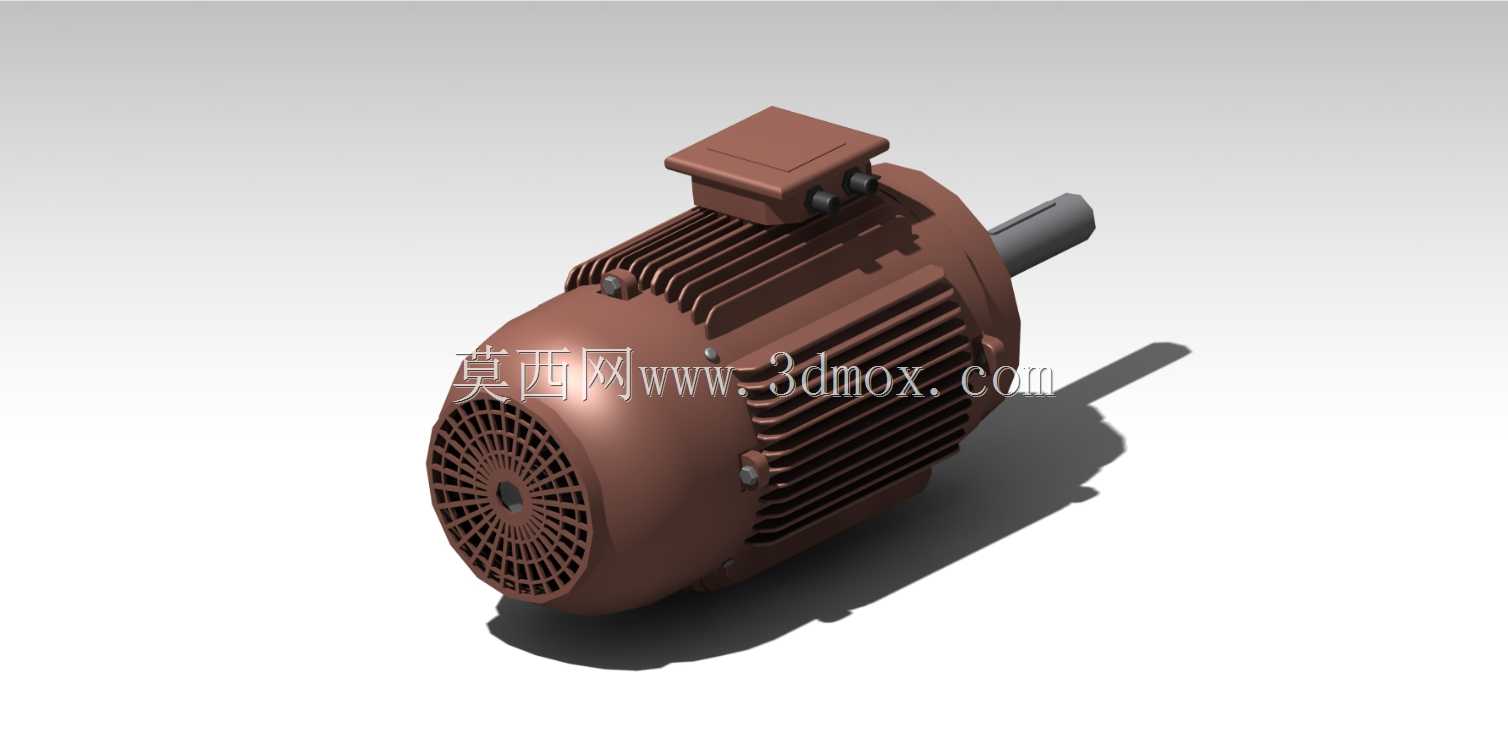

　　该三维造型呈现的是工业现场最常见的卧式封闭自扇冷三相异步电动机，这类动力单元广泛部署在车间输送线、风机水泵驱动工位、机床进给主轴辅传、农业机械动力输入以及各类通用自动化产线中，作为整线的动力源，它通过输出轴的旋转扭矩带动负载完成物料输送、流体增压、切削传动等核心工序，是离散制造流程里覆盖面最广的动力执行部件。

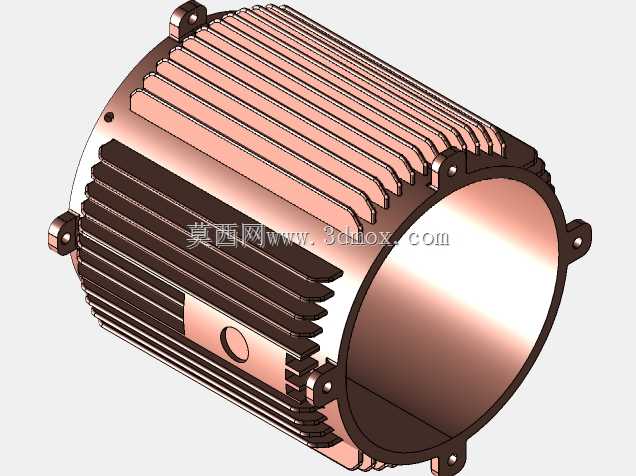

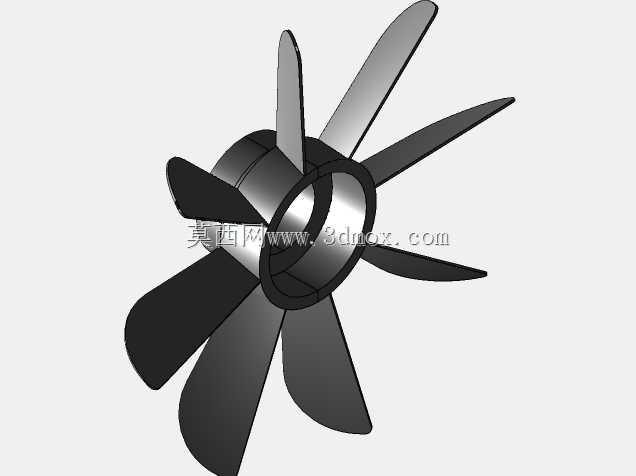

　　从结构设计逻辑来看，整机采用卧式底脚安装的经典布局：中段机壳沿轴向均匀排布放射状散热筋，这一设计并非外观装饰——电机运行时定子绕组产生的铜损、铁损热量会通过定子铁芯传导至机壳，外凸的散热筋大幅拓展了与空气的接触换热面积，配合非驱动端内置的离心风叶，风罩导流后气流沿散热筋轴向贯通，可在连续满载工况下把机壳温升控制在绝缘等级允许的阈值内，避免绕组过热老化。非驱动端的格栅式风罩做了镂空开孔，既保证冷却风的进风通流面积，又能阻挡车间内的杂物、碎屑卷入高速旋转的风叶，兼顾散热效率与现场操作安全。

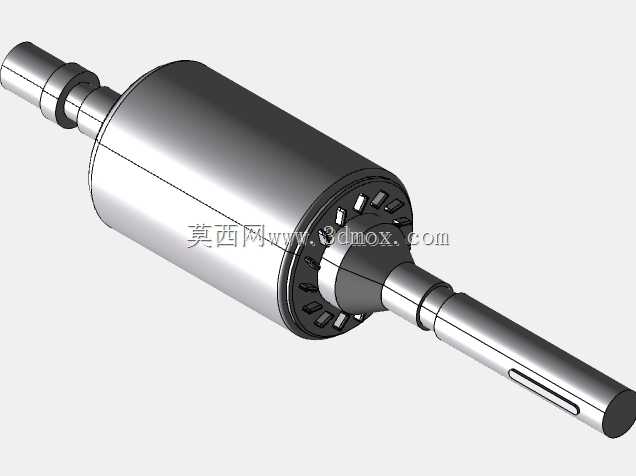

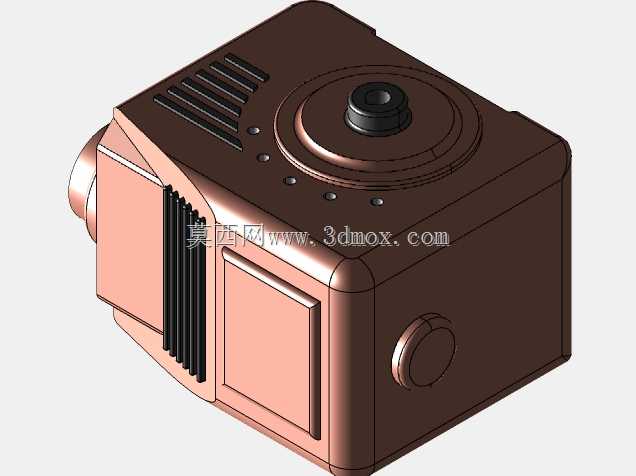

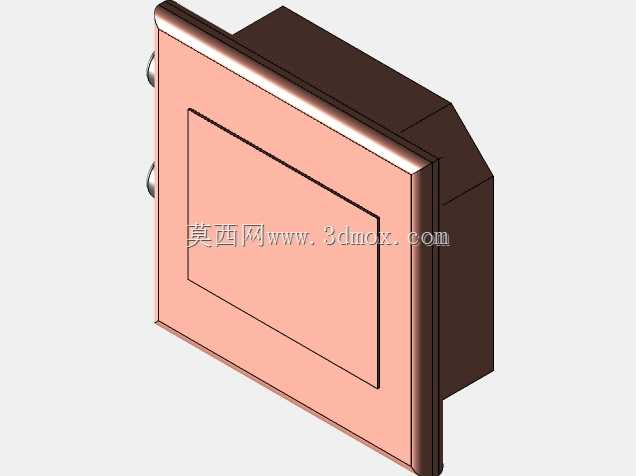

　　驱动端伸出的圆柱形输出轴是扭矩输出的接口，轴端预留的键槽用于装配平键，和联轴器、带轮或者负载输入端的传动件实现周向固定，避免动力传递过程中出现打滑丢转。机壳顶部的方形接线盒是整机的电气交互边界，盒体通过紧固螺栓和机壳密封，内部预留接线端子排，现场布线时三相动力电缆从接线盒的进线口引入，可根据供电电压规格灵活选择星形或者三角形接法，接线盒的凸起布局也让现场电工操作时无需拆解整机端盖，大幅缩短接线调试的工时。

　　从安装边界维度考量，卧式底脚的安装孔位严格遵循行业通用的安装尺寸规范，底脚平面作为整机的安装基准面，对接设备底座或者焊接机架的安装面时，通过地脚螺栓穿入底脚的长圆孔完成锁紧，长圆孔的余量也允许现场安装时小幅调整电机轴向位置，方便张紧三角带或者校准联轴器同轴度。整机的径向轮廓以机壳散热筋的外圆为最大边界，轴向尺寸从非驱动端风罩端面到输出轴轴端总长度覆盖了动力舱的预留空间，在做产线布局时，接线盒顶部的高度、风罩外侧的安全检修间隙都需要提前在三维装配里做干涉校验：既要保证接线盒开盖操作时有足够的手部操作空间，也要让风罩进风侧和周边柜体、护栏留出至少几十毫米的通流间隙，避免进风受阻导致散热能力衰减。

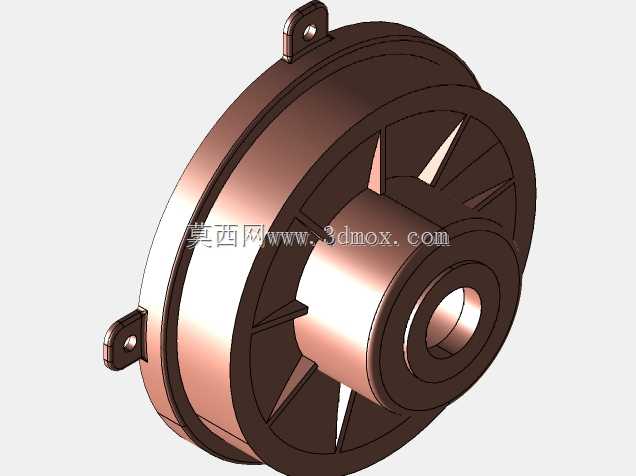

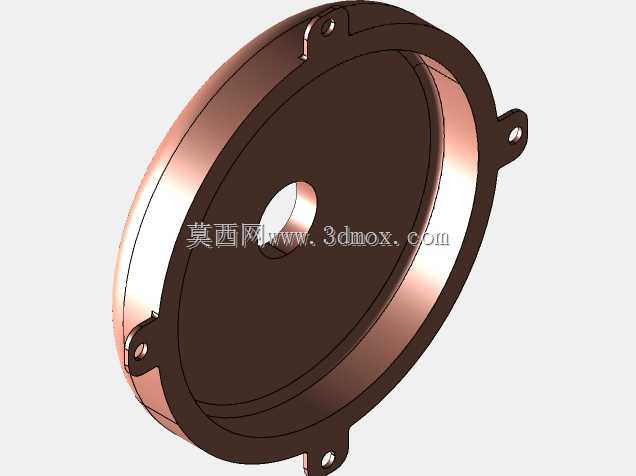

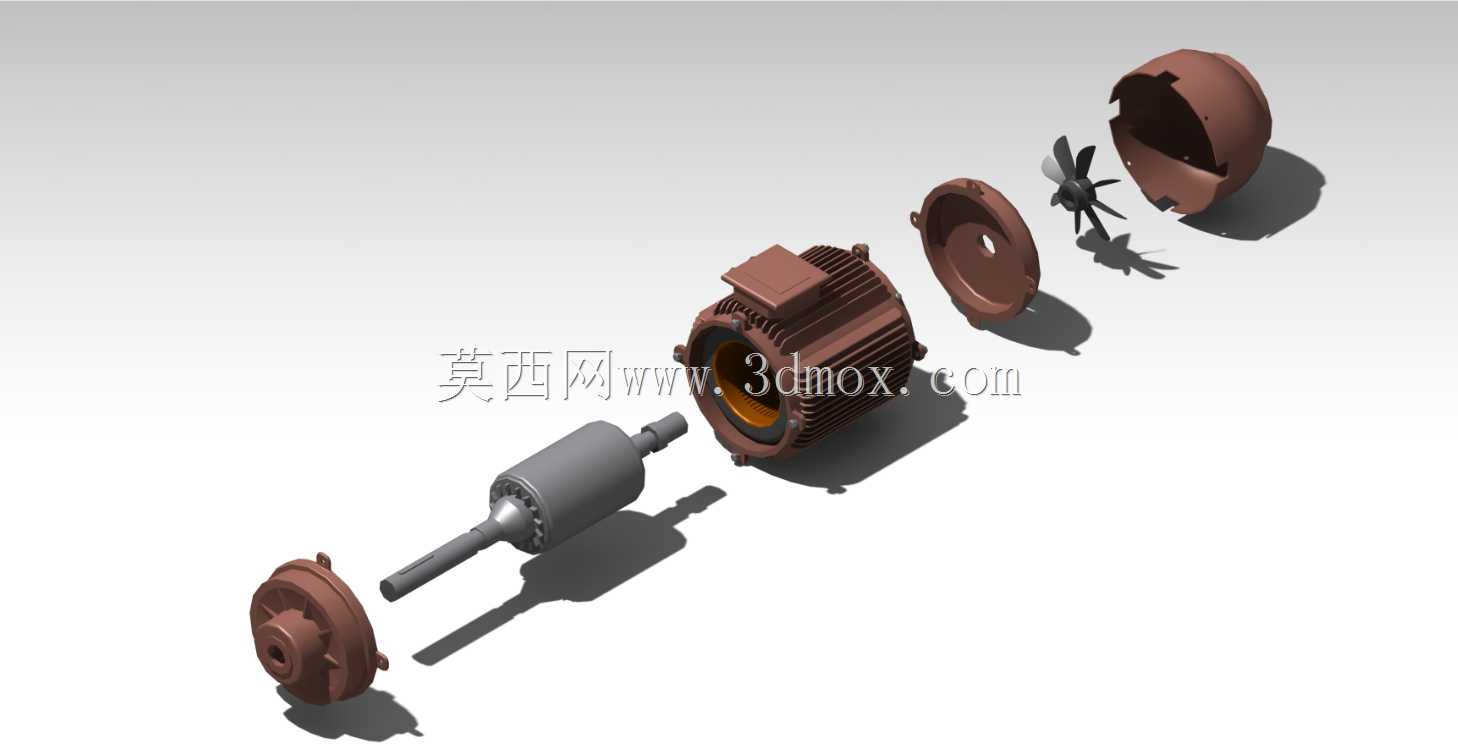

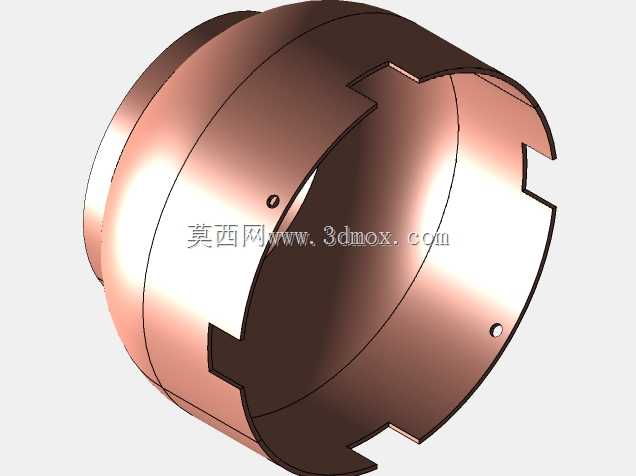

　　细节结构上，机壳和两端端盖的配合止口、端盖上的紧固螺栓点位都在造型中做了还原，端盖内嵌的轴承室用于容纳支撑转子轴的深沟球轴承，承担转子旋转时的径向载荷，保证定转子之间的气隙均匀，避免运行时出现扫膛故障。整机的棕褐色外观对应工业电机常见的防护漆层，漆面除了防锈防腐蚀，也能适应车间多粉尘、少量油污的工况环境。在做配套设备设计时，工程师可以直接基于该造型完成动力舱的空间排布、传动链路的对接校核，提前预判安装、运维阶段的操作空间需求，减少样机试制阶段的装配干涉问题。
