车间重型设备移位组合式搬运小坦克

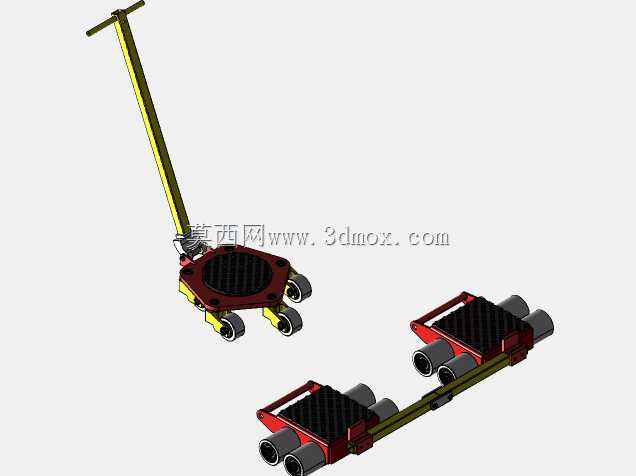

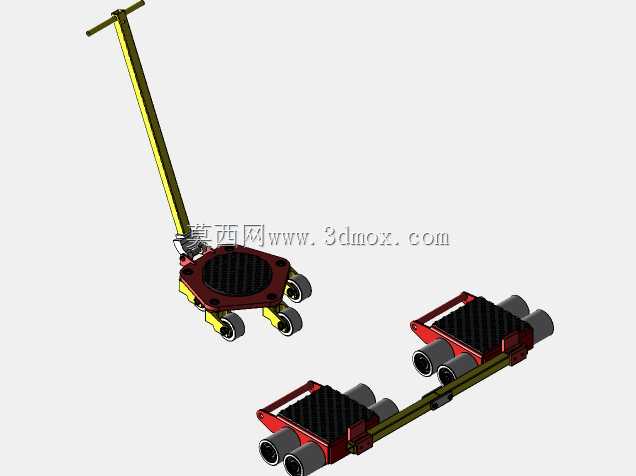

　　这套重载移位装置主要面向车间内部重型机床、注塑机、钣金设备、配电柜等无法直接吊装的工位转运场景，在厂房地坪条件有限、叉车进出空间不足的检修与产线调整作业中使用。整套装置包含单台带牵引操控杆的万向转向搬运单元，以及两台可通过连接杆串联的直行重载承载单元，可根据设备底座的支撑点位灵活排布，将整机载荷分散到多组滚轮上，避免单点位压强过大划伤环氧地坪或压裂水泥地面。

　　承载台面采用带防滑纹理的厚钢板加工，边缘做红色加强围边，既可以增大与设备底座之间的摩擦力，防止移位过程中设备滑移，也能对台面边缘的受力薄弱处做结构补强。单台直行搬运单元配置双排并列的钢制重载滚轮，滚轮外圈做硬化处理，滚动阻力远低于普通橡胶脚轮，在平整水泥地面上推行时仅需少量人工牵引力即可带动数吨重的设备移动；滚轮的安装支座采用铆接加螺栓锁固的组合结构，长期承受交变重载也不会出现支座开焊变形的问题。

　　带操控杆的转向单元顶部设置可旋转的承载转盘，转盘下方集成独立的万向滚轮组，长牵引杆通过铰接结构与车体连接，作业时操作人员下压牵引杆即可微调转向单元的行进方向，在狭窄的设备通道内也能完成小角度转向，不需要额外撬动设备调整方位。两台直行单元配套的黄色连接横杆两端做快装卡位结构，可根据设备底座的跨距调整两台小车的间距，适配不同长宽尺寸的设备底部支撑，连接后两台直行单元可保持同步行进，避免移位过程中两台小车走偏导致设备倾斜。

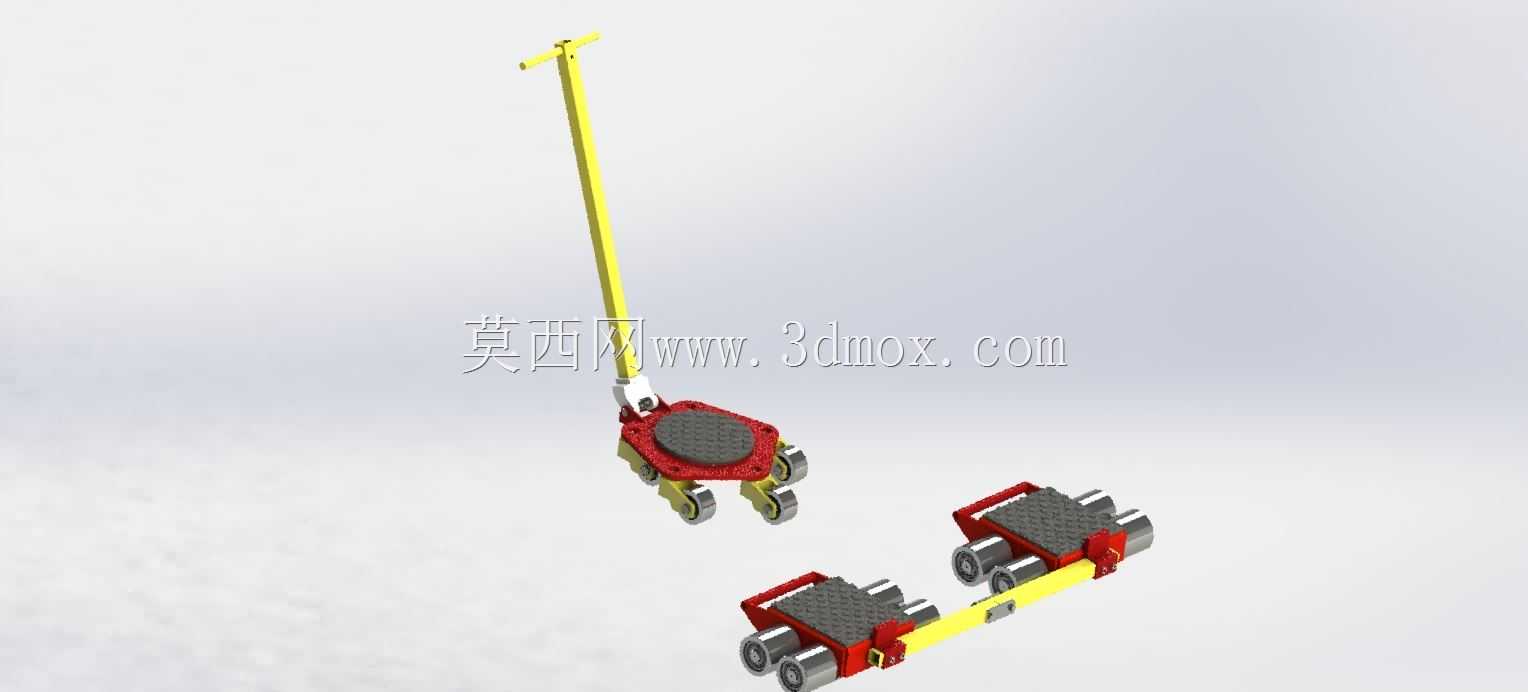

　　建模过程中优先还原了各部件的装配约束关系：滚轮与支座之间的转动间隙、转盘与车体的回转配合、牵引杆的铰接摆动范围都按照实际工装的装配公差做了对应预留，台面的防滑纹理、围边的折弯圆角、滚轮的轴端挡圈这些细节也都完整呈现。整体结构低矮，承载台面离地高度控制在十厘米级，设备就位时仅需用千斤顶将设备底座小幅顶起即可将小车推入下方，不需要大面积垫高设备，适配绝大多数工业设备的底部离地间隙；整车的外轮廓尺寸紧凑，单台小车的占地空间不足半平米，闲置时可以堆叠存放，不会占用车间过多仓储区域。在实际产线布局调整作业中，通常会在设备底座的四个承重角各布置一台搬运单元，配合牵引杆控制行进方向，全程不需要大型吊装设备进场，就能在短时间内完成整台重型设备的工位转移。
