倾斜支架式太阳能空气集热装置结构

　　这套太阳能空气集热装置面向低温热风利用场景，常见于农产品烘干、车间采暖、物料预干燥、温室补温以及需要持续输送热空气的小型热能系统。设备并不直接产生热水，而是通过太阳辐射加热流经集热面的空气，再由外接风道或风机将热风送入使用区域，因此结构设计重点集中在吸热效率、气流组织、支架倾角和现场安装边界上。

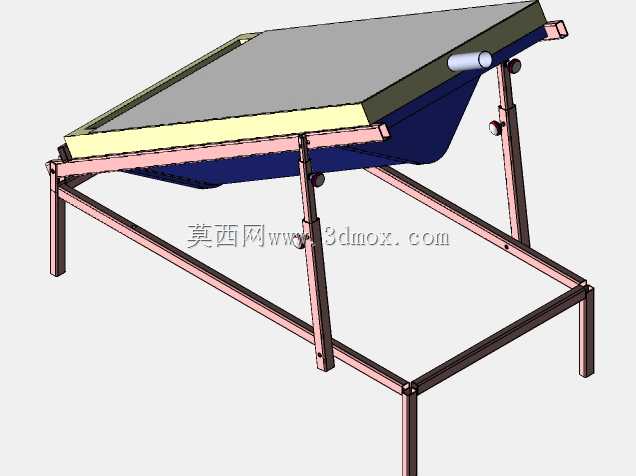

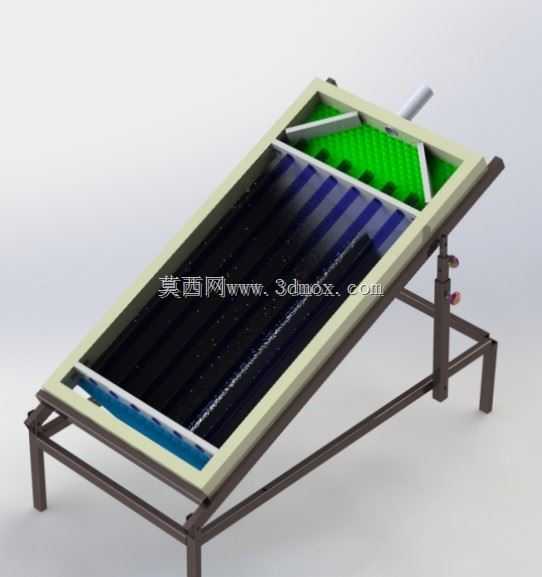

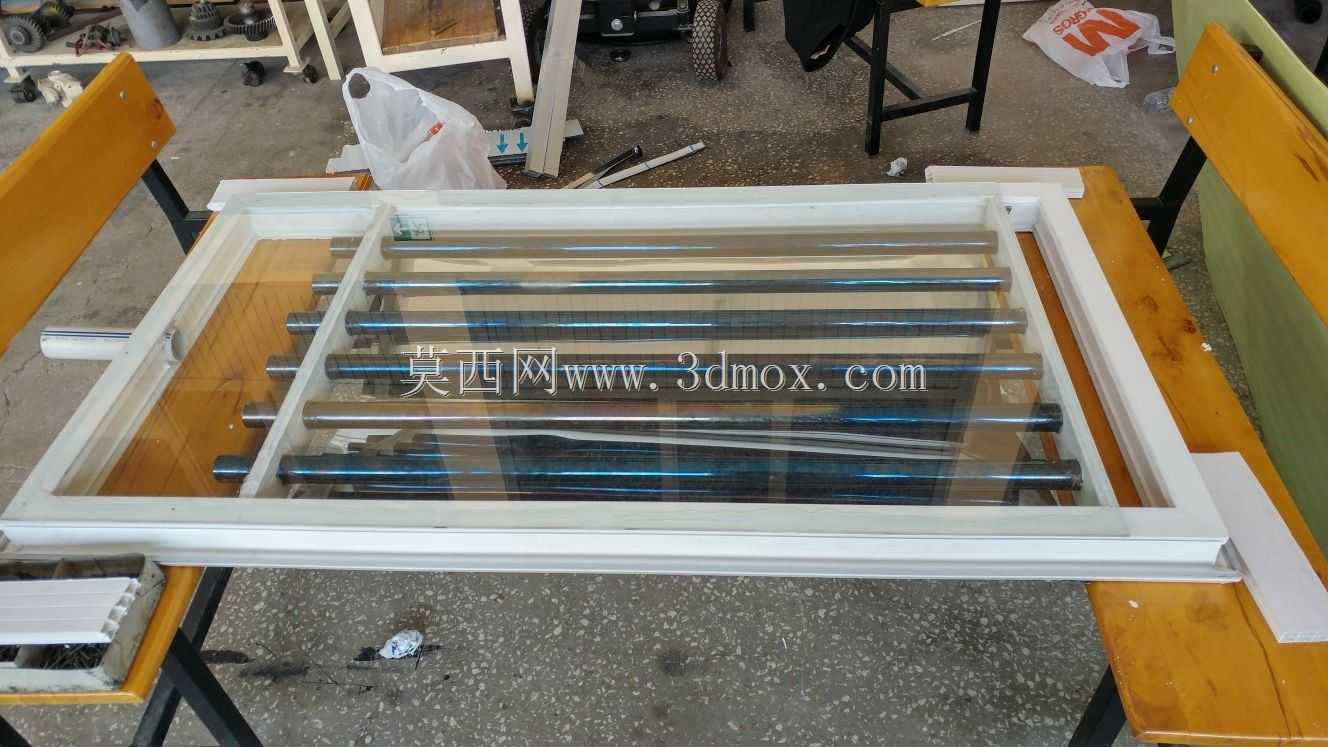

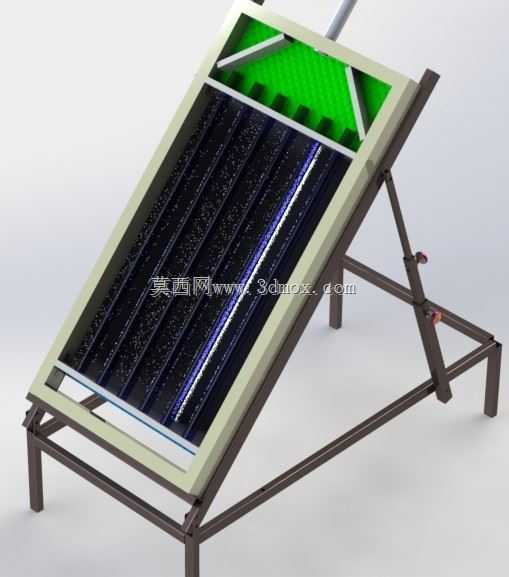

　　从整体布置看，集热主体采用矩形框体承载，内部设置深色吸热面，用于提高太阳辐射吸收比例。吸热区域上方配置透明覆盖层，可减少对流热损失，同时让光线有效进入集热腔。框体一端预留空气接口，外接管路可与风机、风管或烘干腔体连接；气流在集热腔内沿吸热面流动，逐步带走热量后从出口送出。框体内部还设置有导流与支撑结构，使空气通道保持稳定间隙，避免薄板受热后变形造成流道宽窄不均。

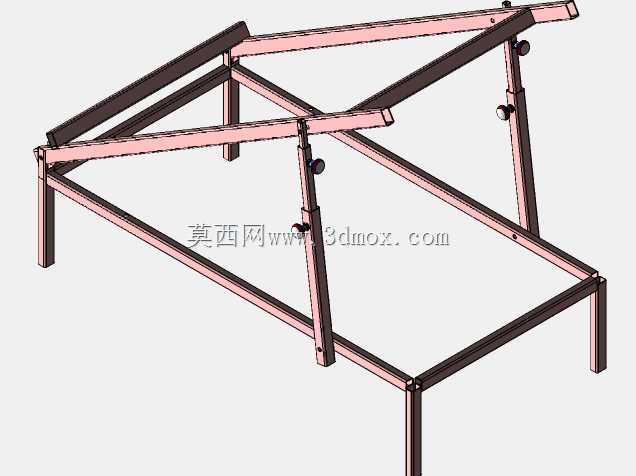

　　支架部分采用型钢焊接与螺栓连接组合形式，后腿高于前支撑，使集热面板形成固定倾斜角。该倾角并非单纯外观造型，而是关系到单位面积接收辐射量、积雪滑落、排水以及现场维护空间。后腿上设置可调连接位置，可在一定范围内改变面板仰角，以适配不同纬度、屋面坡度或季节性太阳高度。支腿底部留有落地接触面，实际工程中可通过膨胀螺栓固定在混凝土基础、钢结构平台或平整屋面上；若安装在屋顶，还需复核风载荷、检修通道和管道走向。

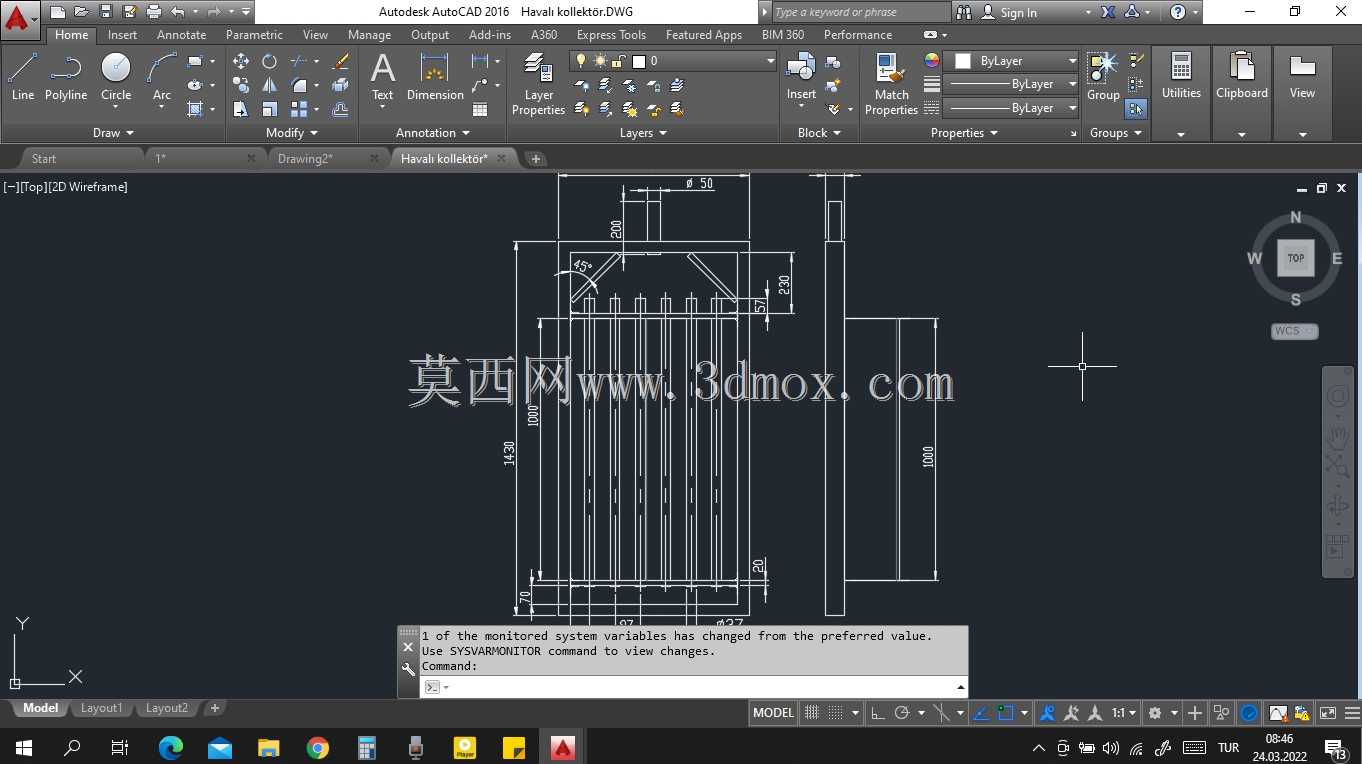

　　外形边界方面，集热面板为长矩形布局，长宽比例服务于空气沿程加热：空气从一端进入后，在较长流道内持续吸热，有利于降低出口温度波动。面板厚度主要由边框、保温层、吸热腔和覆盖层共同决定，侧边需留出法兰或风管连接空间。支架展开后，设备后方高度明显大于前方，后侧应预留调节和检修距离，前侧则需保证进风或接管不被遮挡。运输时可将面板与支架分件处理，现场再按倾角装配，能够减少整体搬运时对玻璃覆盖层和边框的损伤。

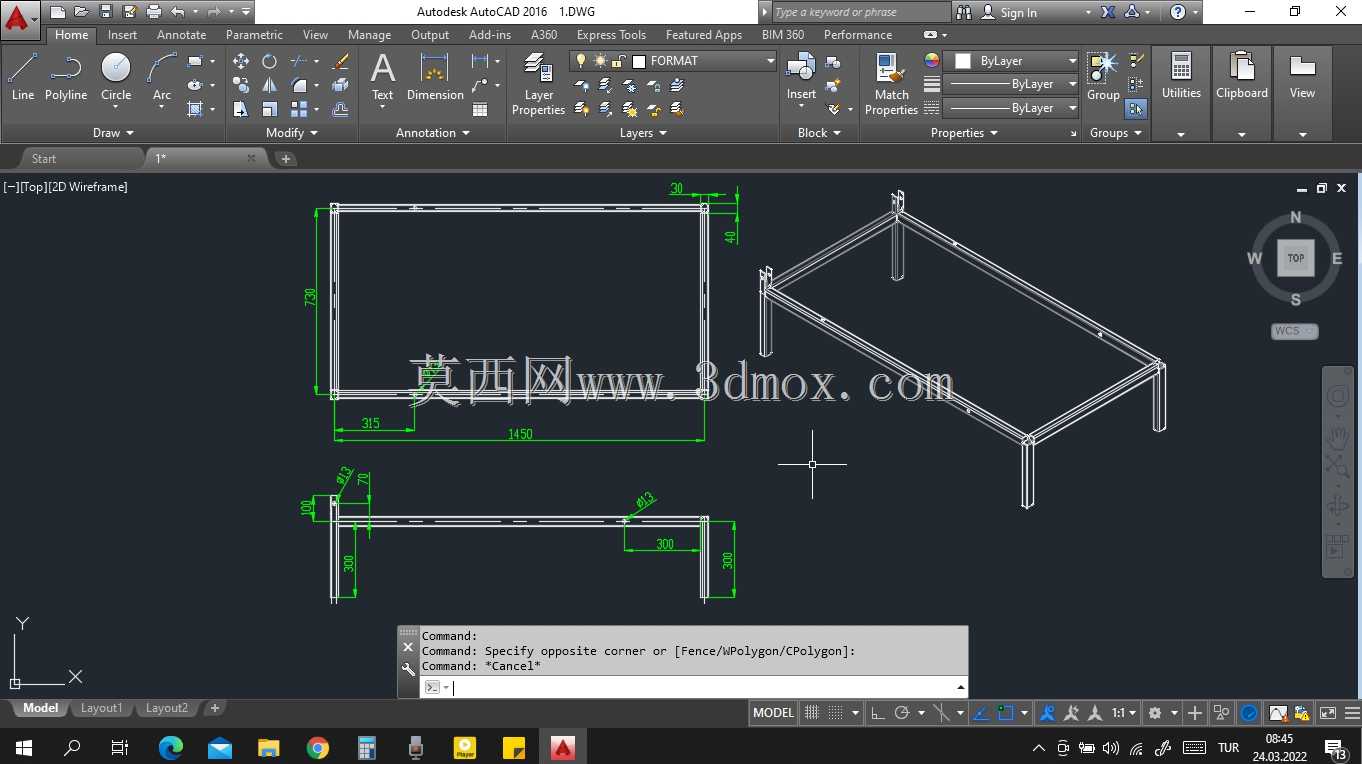

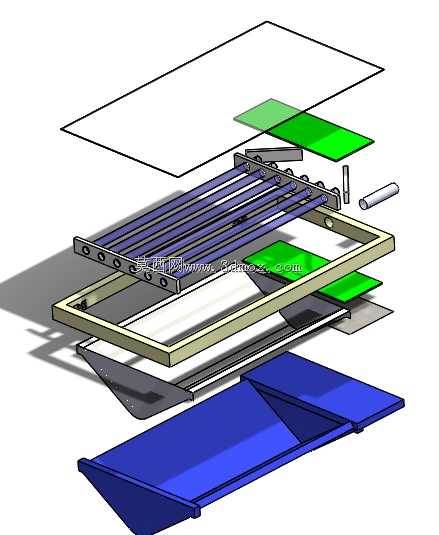

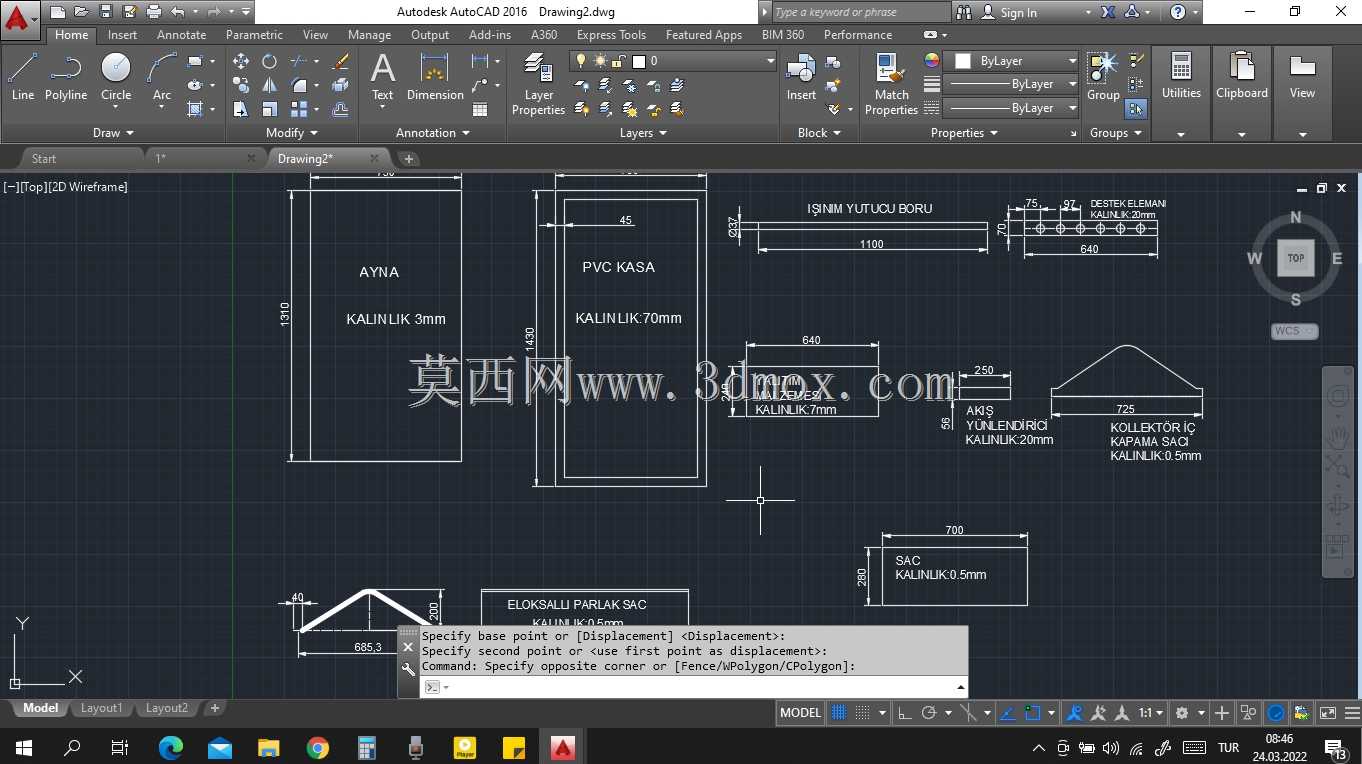

　　建模时需要重点表达框体包边、吸热板阵列、透明盖板、侧向风管接口、倾斜支腿、横梁连接以及可调紧固件之间的关系。框体边角应体现密封和压装结构，因为空气集热系统若存在明显漏风，会降低热风温升并增加风机能耗。支架横梁与集热框之间的连接点需要承受面板自重、风掀力和热膨胀位移，不能只按静态支撑处理。对于后续工程深化，还可在此基础上扩展串联阵列、并联风道、温度测点、风量调节阀和保温外罩，使单台集热装置演变为完整的太阳能热风供给单元。
