桌装式回转台虎钳夹持工装结构

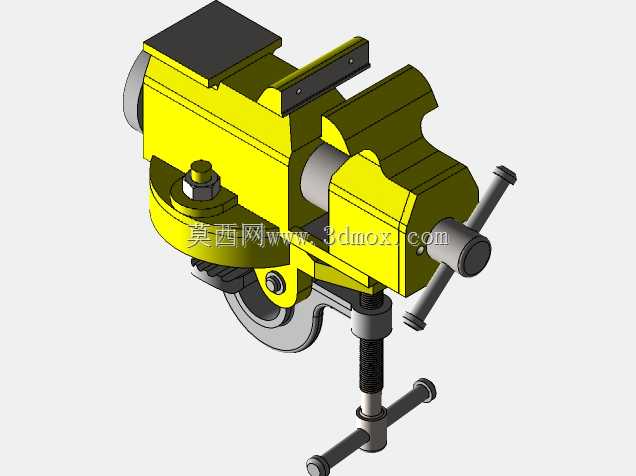

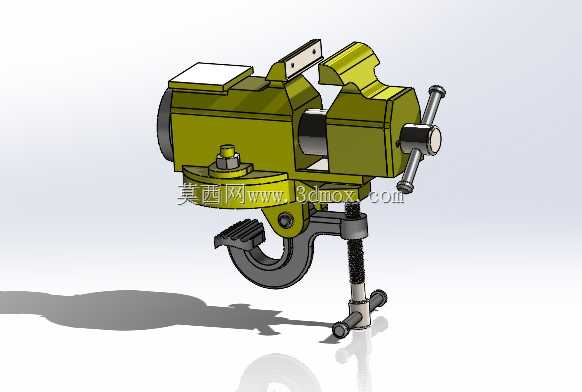

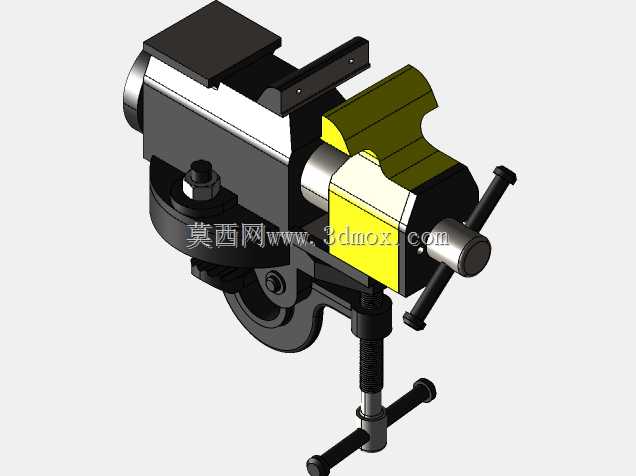

　　这套桌装式回转台虎钳面向小型机加工、装配修配、试样打磨和工位辅助夹持场景，结构上把固定钳体、活动钳体、滑动导轨、丝杠进给、回转底座和桌面锁紧机构整合为一体。它不是单纯的示意外观件，而是围绕工件定位、夹紧力传递、操作空间和安装边界进行完整表达，适合在钳工台、实训工位、维修桌面或轻型加工单元中作为通用夹持工装使用。

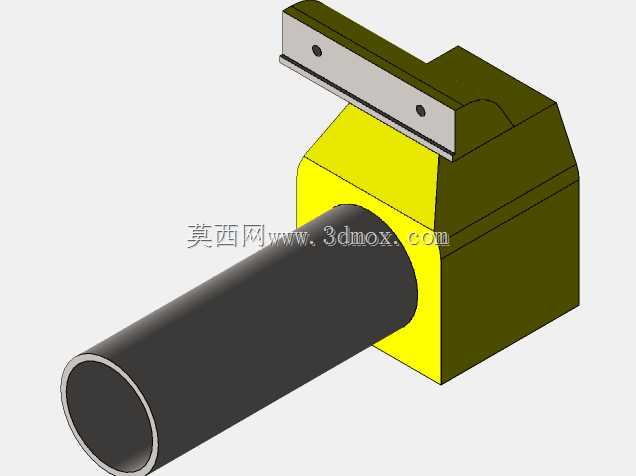

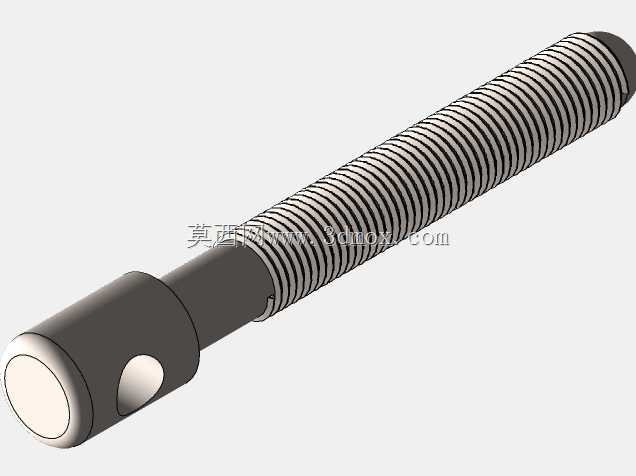

　　从实际用途看，台虎钳的核心任务是在锯削、锉削、钻孔、攻丝、去毛刺、小部件拆装时限制工件位移。模型中固定钳口与活动钳口相对布置，钳口面上保留了防滑齿形区域，能够对金属条料、方形块料、轴类小件和异形壳体形成稳定摩擦约束。活动钳体沿主体导轨方向平移，丝杠旋转后将圆周运动转换为直线进给，操作者通过端部手柄控制开口量和夹紧程度。该方式行程直观、自锁性好，夹紧后不会因普通振动或轻载切削力自行松退。

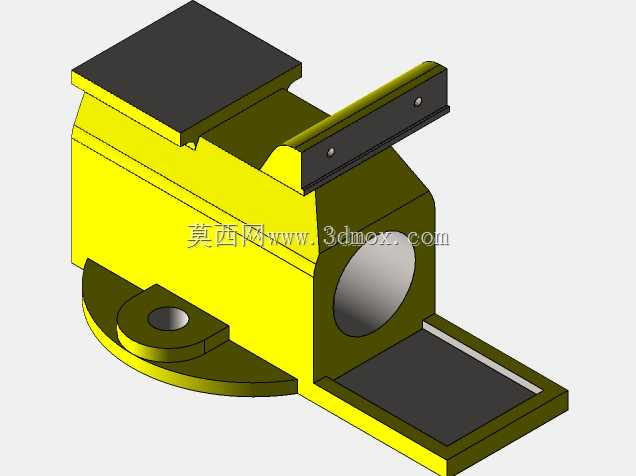

　　结构设计的重点在钳体受力路径。固定钳口承受工件反力后，力流经钳座、回转盘和底部锁紧机构传递到工作台面；活动钳口的反力则通过螺母座、丝杠和主体导轨闭合。模型中主体壁厚、导轨配合面、丝杠支承端和底座连接区均有较明确的实体表达，避免了只做外观薄片导致的结构失真。钳口上方设置可更换的钳口板区域，实际工程中可根据工件材料更换光面钳口、铝质护口或V形钳口，以减少夹伤并提高圆棒定位能力。

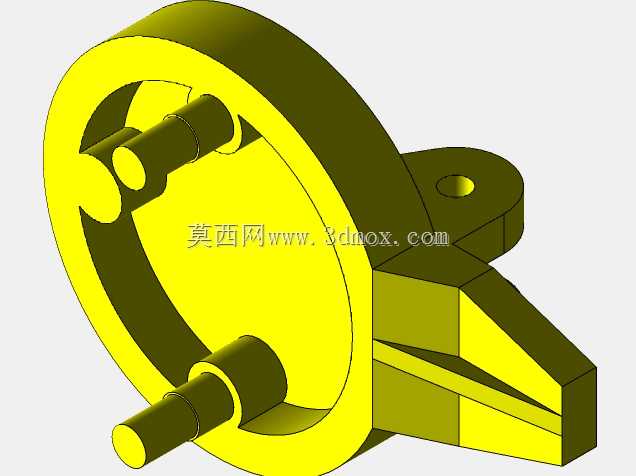

　　回转底座是该工装区别于固定式台钳的重要部分。钳体相对底座可绕竖直轴线旋转，用于调整工件朝向，减少操作者反复换位。底座上的锁紧结构在角度确定后压紧回转面，使钳体在承受横向锉削力或钻削扭矩时保持姿态。对于轻型装配工位，回转功能能显著提高操作便利性；对于重载粗加工，则应在建模和选型时关注回转盘直径、锁紧螺栓数量以及接触面摩擦系数，因为这些因素直接决定抗扭转能力。

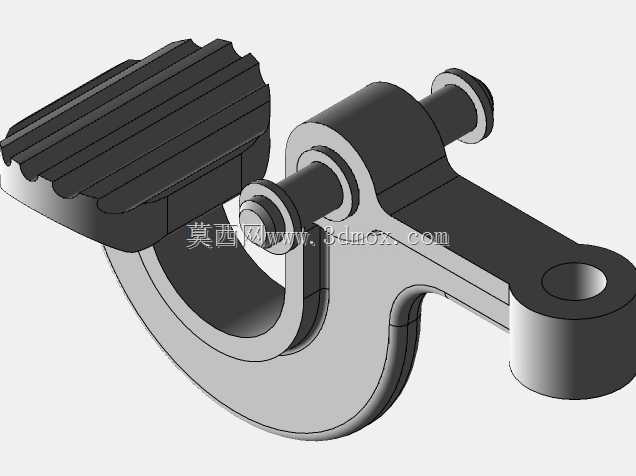

　　底部采用桌夹式安装，而非大型台虎钳常见的多螺栓落地固定。C形夹爪勾住工作台边缘，竖直螺杆下端配压盘和横杆，旋转后把钳体拉紧在桌面。这种方案适合厚度有限的实训桌、木质工作台或钢结构操作台，拆装位置灵活，不需要在台面上预先加工安装孔。设计时需要预留桌面厚度范围，夹爪开口高度、压盘直径和螺杆长度共同决定适配边界；若台面边缘刚度不足，夹紧力会造成局部变形，应在实际布置时增加垫板或选择加强梁位置安装。

　　外形尺寸方面，模型呈现的是紧凑型桌面虎钳比例，钳体长度、宽度和高度围绕人工操作半径布置。钳口宽度适合中小型零件，开口行程覆盖常见条料和块体尺寸；左侧手轮用于丝杠进给，右侧十字手柄提供较大的手动扭矩，下方锁紧螺杆则通过横杆快速旋压。三维建模时应重点控制固定钳口与活动钳口的平行度、导轨面与丝杠轴线的同轴关系、回转中心与钳口对称面的位置关系。若这些基准偏差过大，装配后会出现钳口偏摆、丝杠卡滞或夹紧点偏移。

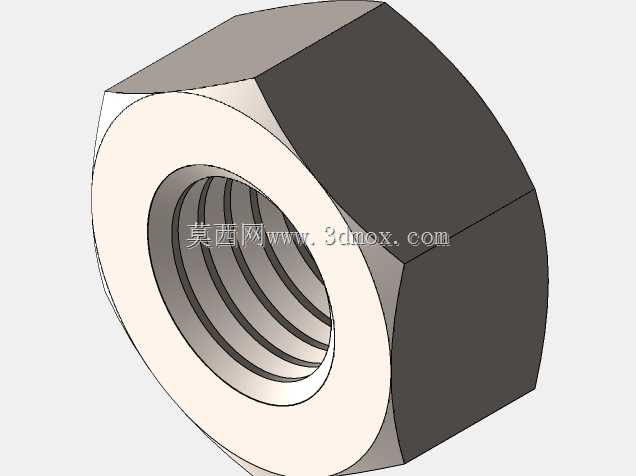

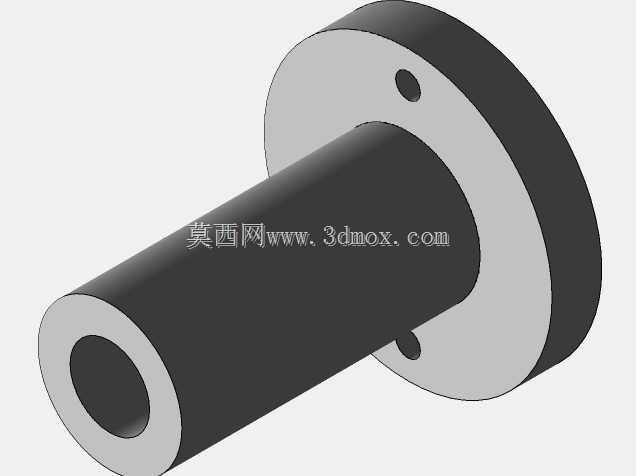

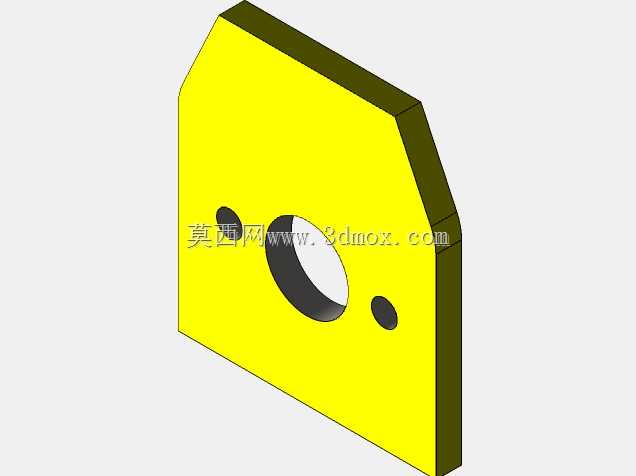

　　从零件拆分思路看，固定钳身承担主要刚性框架，活动钳身通过导轨槽约束侧向自由度，丝杠端部设置台阶和垫圈位置以承受轴向力，螺母座隐藏在活动钳体内部，钳口板通过紧固件定位，回转盘与底座之间形成相对旋转副。底部夹爪、压盘和锁紧螺杆构成独立安装模块，便于在工程图中单独表达装配关系。对于结构设计人员，该模型可用于校核手动夹紧机构的空间布置、检查手柄转动干涉、评估工件放入钳口时的操作余量，也可作为轻型工装夹具设计的参考样例。

　　在工位集成时，还需考虑虎钳安装后钳口顶面与操作者肘部高度的关系，以及钻削、磨削时切屑和冷却液的排出方向。模型中突出的丝杠和手柄应保留足够操作空间，避免与台面上的量具、刀具盒或防护挡板发生干涉。整体来看，该结构兼顾了通用夹持、角度调整和快速桌装三类需求，适用于教学、维修、轻型加工和小批量装配场景。
