双法兰90度弯管连接支座结构

　　这套带安装支耳的双法兰90度弯接件，在紧凑型流体管路、车载动力管线、小型工艺设备的转向接驳场景里十分常见，核心作用是在两段正交走向的管路之间完成密封对接，同时借助本体延伸出的安装翼板直接承担整机固定限位，省去额外加装管夹、焊接支座的工序，在空间局促的设备舱内部布设管路时优势明显。

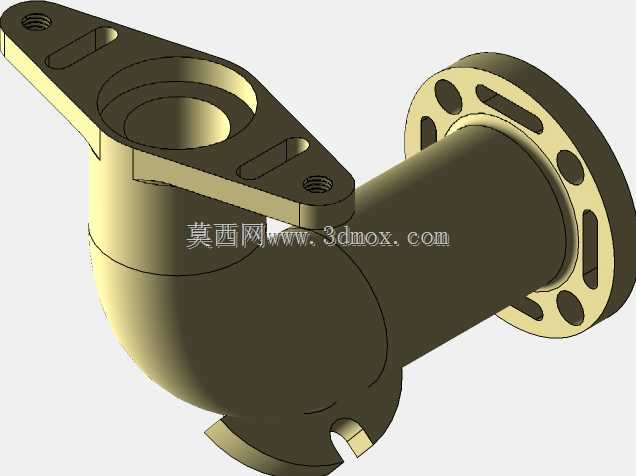

　　从结构设计逻辑来看，零件一端为带周向均布圆孔与长圆腰型孔的圆形法兰盘，孔位排布同时兼容螺栓穿装锁紧与小范围安装角度微调，法兰端面预留密封贴合面，可适配平垫片或者O型圈完成端面密封；另一端的弯管入口侧，向外延伸出两片对称的带孔安装翼板，翼板上加工沉头安装孔与减重长槽，既可以通过沉头螺栓把整个弯头组件锁附在设备机架面板上，掏空的腰型槽也能在保证翼板抗弯截面模量的前提下削减零件整体壁厚，降低注塑或者铸造成形后的材料耗用与冷却变形风险。

　　弯管主体采用顺滑的90度圆弧过渡流道，转角处没有尖锐直角突变，流体经过转向时的局部压损被控制在较低水平，也避免了直角拐角处介质滞留、杂质堆积的问题；弯管下半段的外壁做了局部加厚补强，对应法兰连接后螺栓预紧力传递、管路受内压产生的胀形应力集中区域，加厚段可以抵消长期承压带来的蠕变变形，防止法兰面翘曲出现密封渗漏。

　　建模过程中需要重点把控几处安装边界：首先是两端法兰的端面平行度与正交中心距，弯管两段接口的轴线垂直度偏差需要控制在管路装配公差允许范围内，否则对接硬管时会产生强制装配内应力；其次是两侧安装翼板的孔位跨距、沉孔深度要匹配配套机架的安装螺柱规格，翼板底面与法兰端面的高度差需要和安装面板的贴合面完全对齐，避免锁紧紧固件时零件出现翘曲悬空；法兰盘上的通孔直径要比配套螺栓大0.5到1毫米，补偿管路热胀冷缩带来的微小位移，腰型孔的长轴方向顺着安装误差补偿方向开设，现场装配时可以快速调整对接角度，不需要返工修配机架孔位。

　　这类弯头支架在实际选型时，还要核对通流内径是否和对接管路的通径匹配，法兰密封面的粗糙度满足密封件压紧要求，支耳的承载厚度能够承受管路满液状态下的重量叠加水压冲击载荷，整体结构把管路转向、连接密封、整机固定三个功能整合在单一零件上，大幅减少了管路装配的零件数量与现场施工工作量。
