PET水瓶吹塑成型模具结构设计

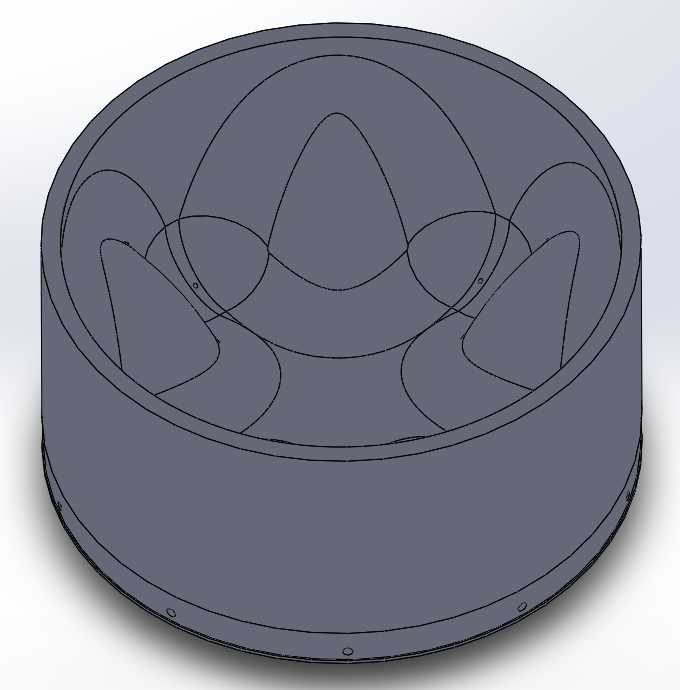

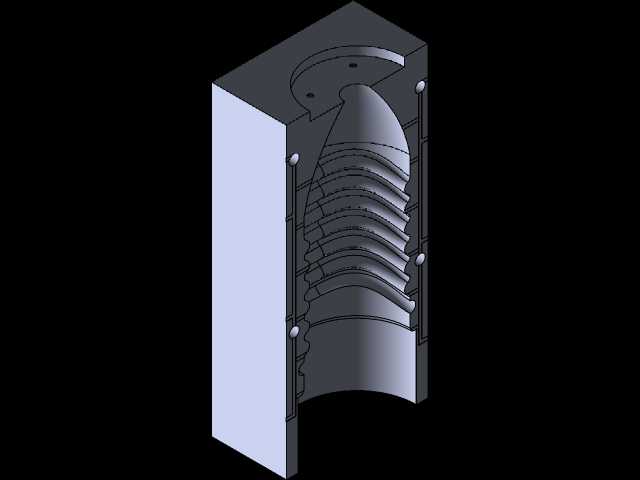

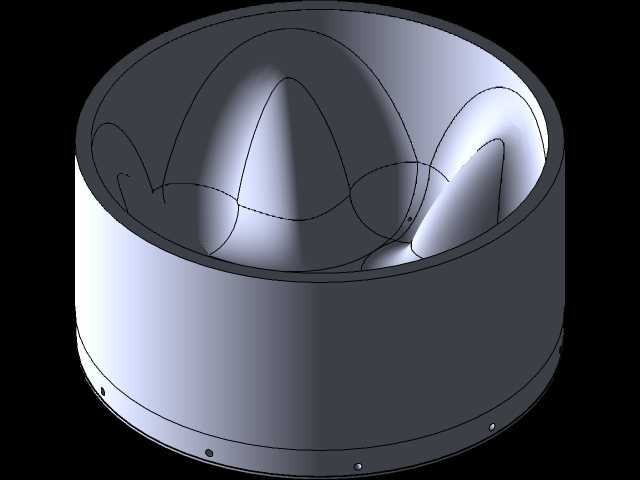

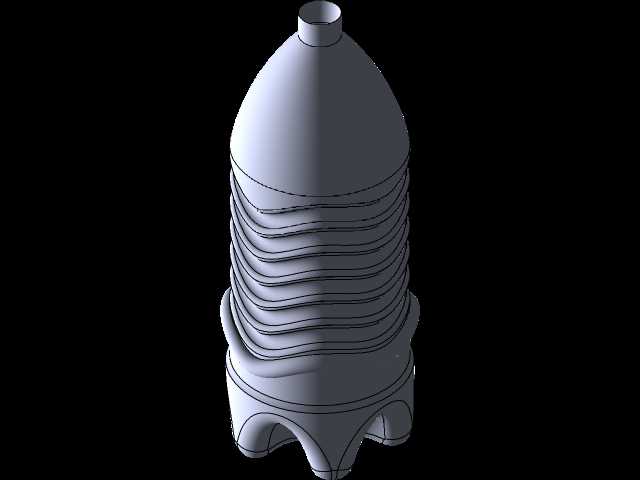

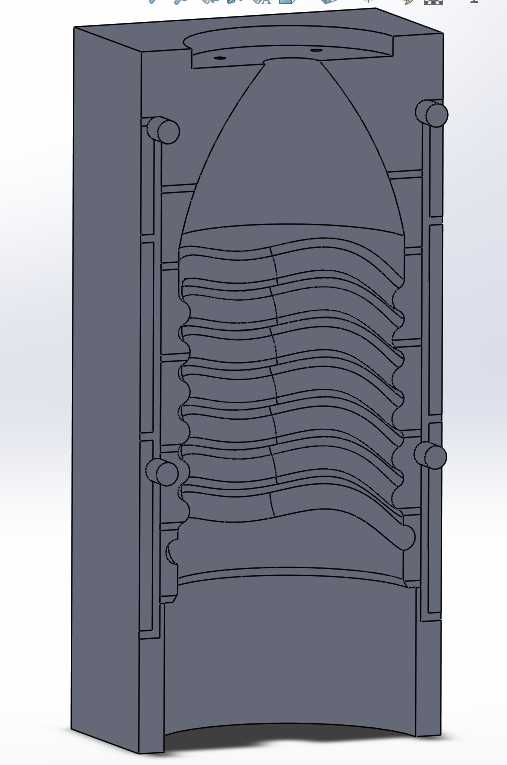

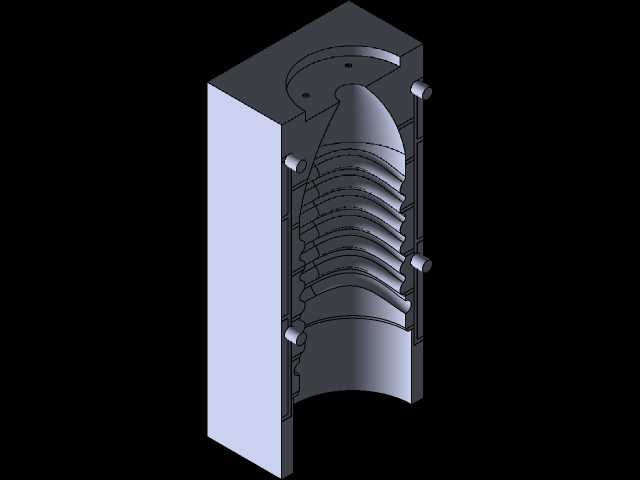

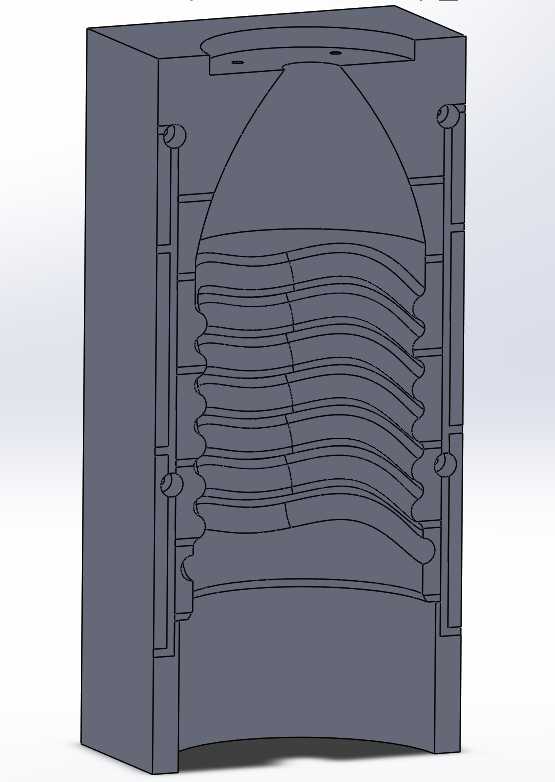

这套模具针对PET材质饮用水瓶的吹塑成型工序开发，核心应用于饮品包装生产环节的中空制品成型工位，适配常规往复式吹塑设备的安装接口，可直接对接现有吹塑生产线的合模机构，无需额外改动设备安装基座。从结构设计逻辑来看，模具采用哈夫式对开分型结构，分型面沿瓶身轴向对称分布，合模时依靠侧边导柱实现精准对位，避免合模错位导致的瓶身飞边、壁厚不均问题。型腔内壁完全复刻水瓶的外形轮廓，针对瓶身的螺纹防滑纹路做了等比例的曲面还原，同时在瓶身曲面过渡位置做了0.2mm的脱模斜度优化，确保吹塑完成后开模时制品不会粘黏在型腔内壁，减少脱模过程中瓶身刮伤、变形的不良率。模具的冷却水道沿型腔外壁螺旋排布，距离型腔内壁的距离控制在8-10mm区间，既保证冷却效率，又避免水道过近导致的型腔表面温度不均，影响瓶身成型后的透明度与尺寸精度。安装边界方面，模具整体外形适配常规500ml规格水瓶的成型尺寸，合模后的总厚度匹配吹塑设备的最大开模行程，上下端面的定位槽与设备的固定模板完全契合，安装时只需对准定位销锁紧固定螺栓即可完成装夹，无需额外做适配加工。在实际生产场景中，这套模具可适配常规PET原料的吹塑温度区间，型坯吹胀时的压力可均匀作用在整个型腔内壁，成型后的瓶身壁厚偏差可控制在0.1mm以内，瓶身的纹路、弧度完全符合设计要求，可直接对接后续的灌装、贴标工序，无需二次修整。设计过程中针对吹塑过程中的排气问题做了专门优化，在分型面位置开设了深度0.03mm的排气槽，可在型坯吹胀时快速排出型腔内的残留空气，避免瓶身出现气泡、凹陷等成型缺陷，同时排气槽的深度控制在PET原料溢边值以下，不会在瓶身合模位置产生多余飞边，减少后续修边的人工成本。模具的锁紧结构采用侧边楔块压紧设计，合模后楔块可抵消吹胀过程中型腔受到的侧向胀力，避免长期生产后出现合模间隙变大的问题，延长模具的连续生产使用寿命。
