立式弯管支撑连接座结构设计

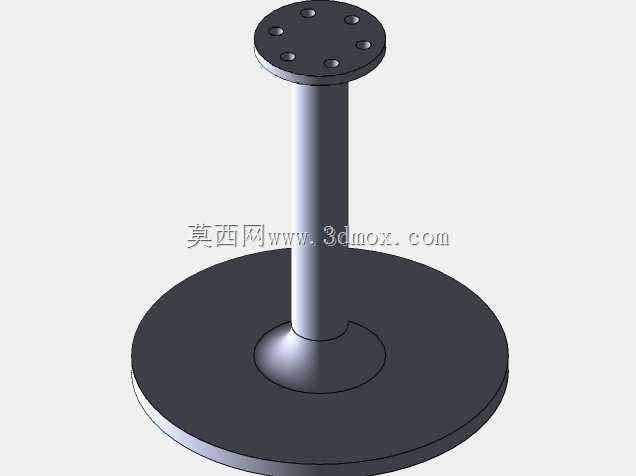

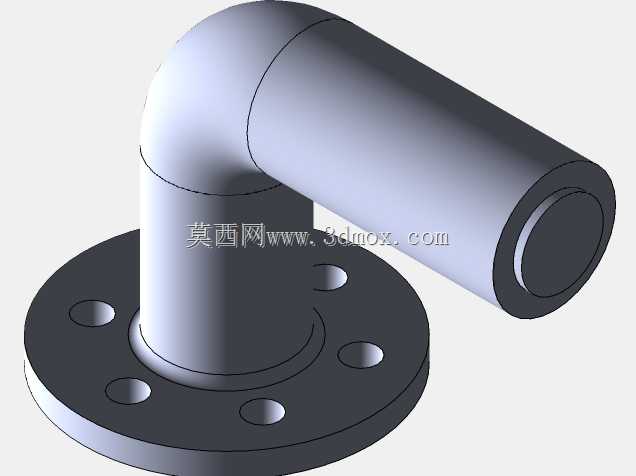

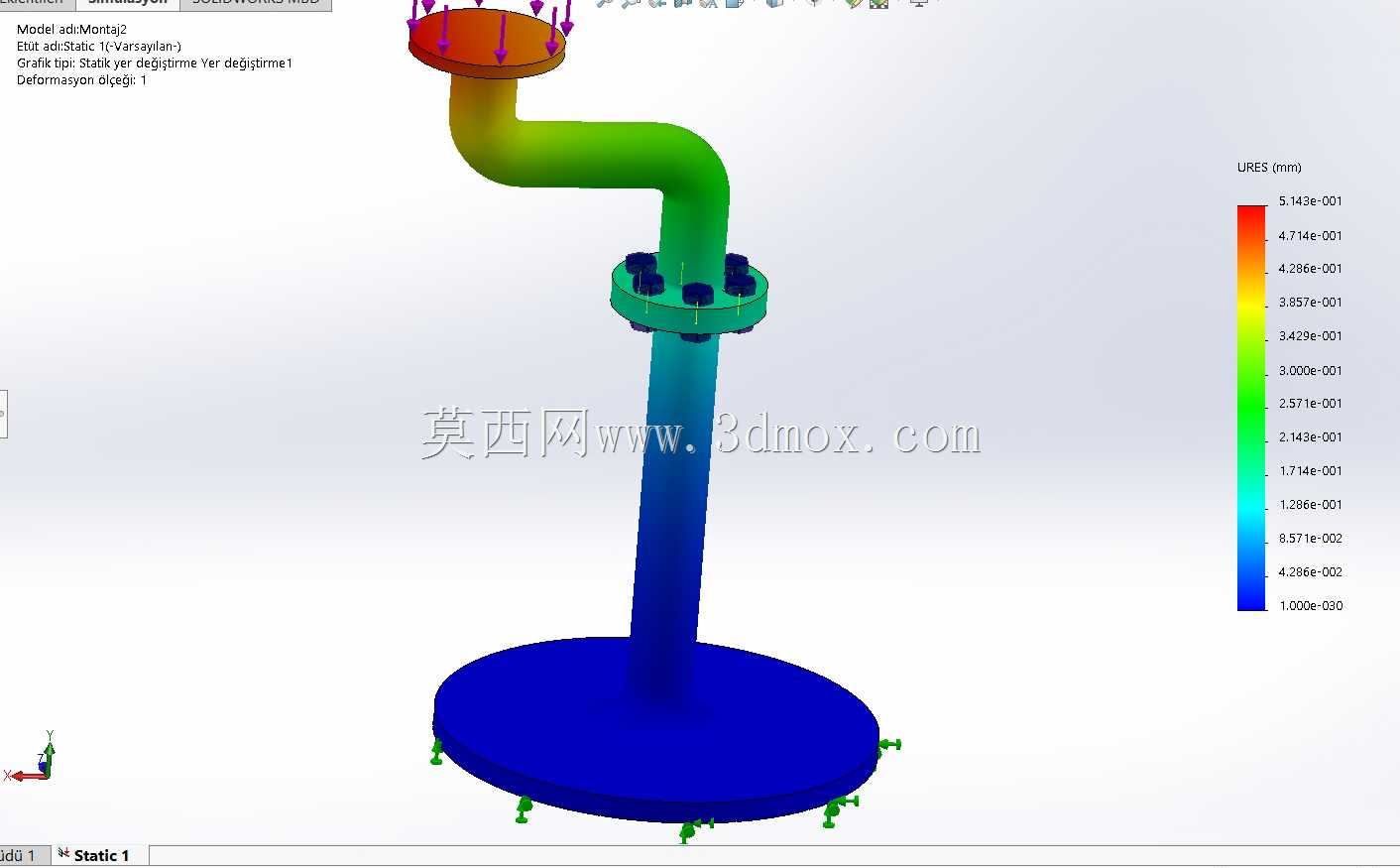

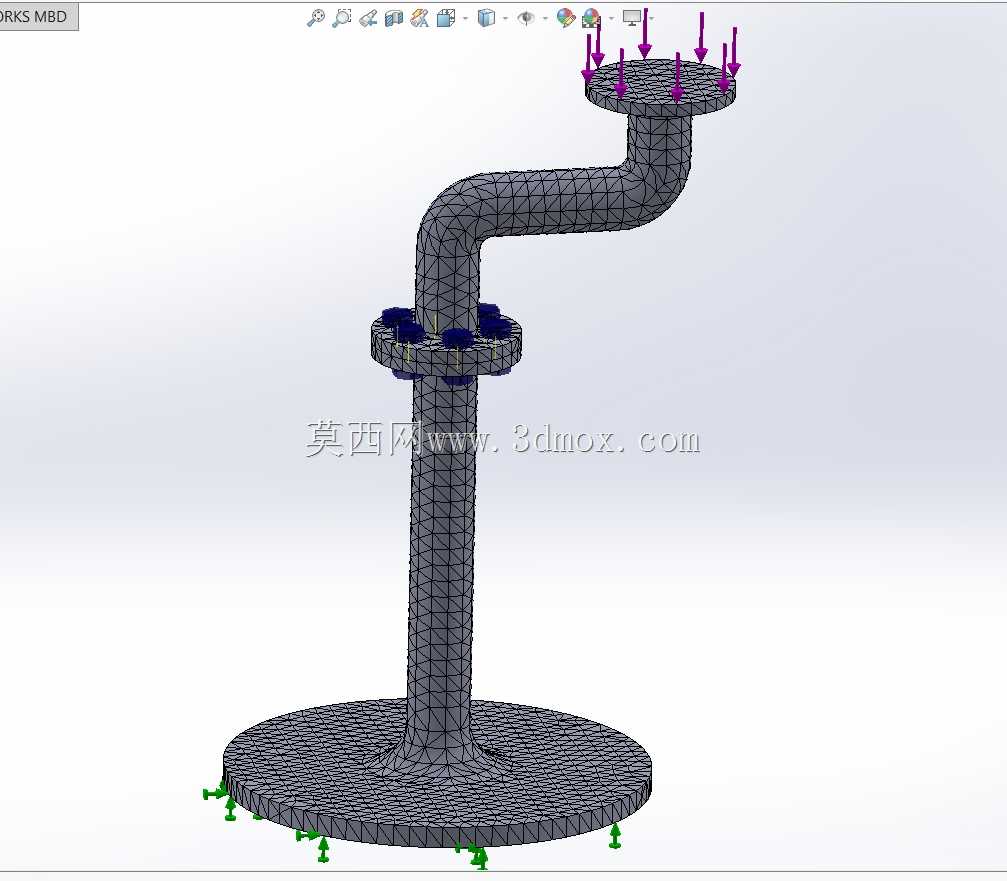

　　这套立式弯管支撑连接结构，在车间管路排布、小型流体输送工位、实验台架管线架设场景里十分常见，核心作用是把架空的横向管路末端稳定承托在地面基座上，同时通过两段90度弯管调整管路走向，让管线从低位竖直抬升后转向水平方向，适配不同设备接口的对接高度。从结构拆解来看，底部是大直径圆形配重底盘，盘面平整贴合地面，接触面积大，不需要额外打膨胀螺栓固定也能抵消上部管路的倾覆力矩，底盘中心向上延伸一根等径直圆管作为主支撑立柱，立柱顶端对接带均布螺栓孔的圆形法兰盘，法兰盘上的开孔沿圆周均匀分布，既可以锁紧上方弯管组件，也能根据安装需求微调弯管的周向朝向，适配不同方向的外接管路。法兰上方衔接第一段90度绿色弯管，弯管转角做了圆滑过渡，没有直角突变，

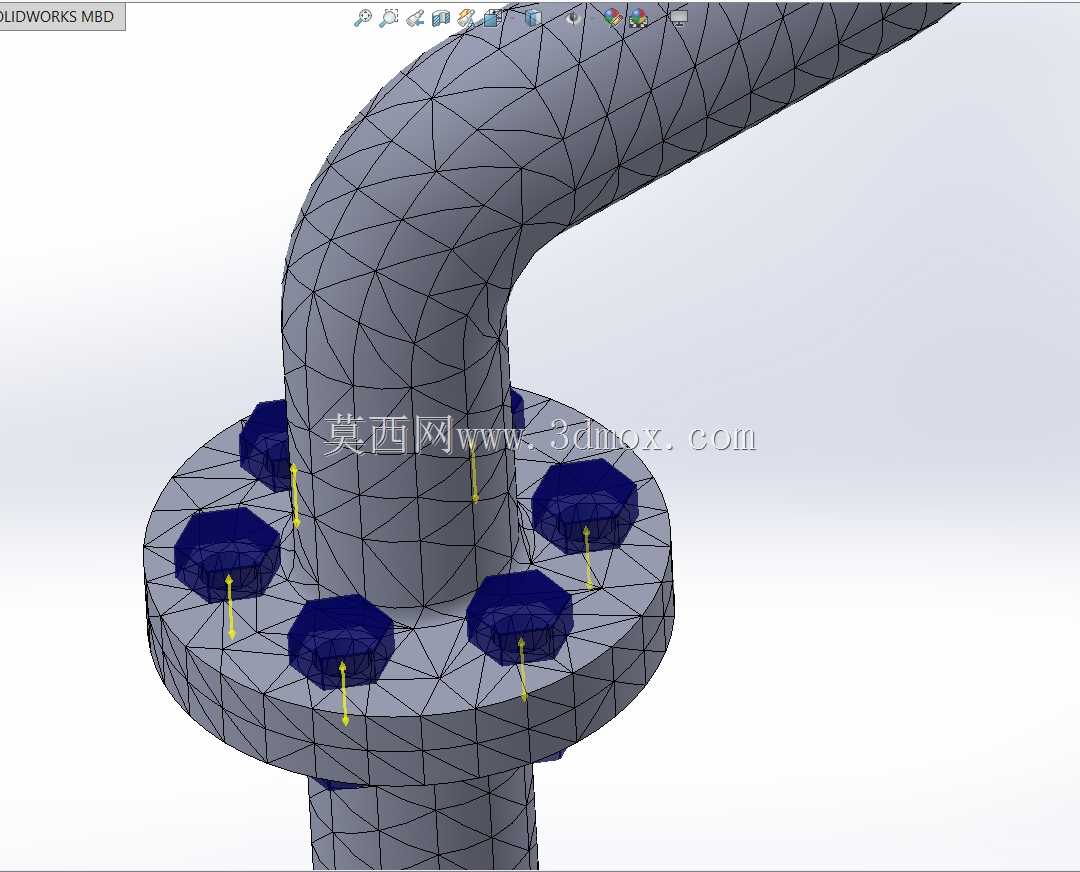

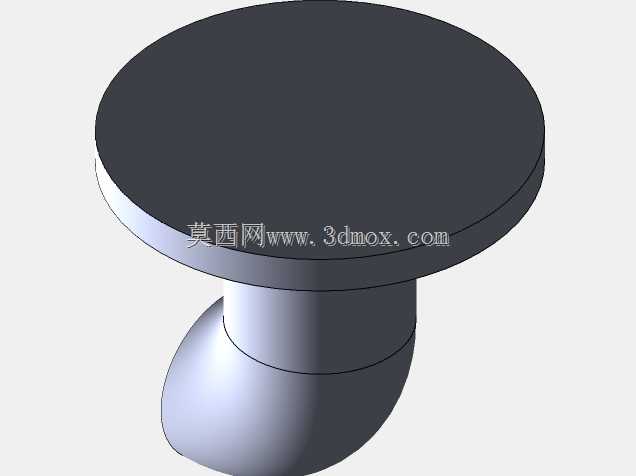

　　流体在管内转向时的压损更小，也能避免介质在转角处淤积；弯管水平段末端再接第二段蓝色90度弯头，最终管口朝上，端部配套圆形封板或者外接设备对接法兰，整个流道从底部立柱旁接入、竖直向上、两次转向后从顶端管口输出，完整实现管路的抬升与转向功能。做三维建模时，首先要锁定底部底盘的安装边界：底盘直径远大于立柱管径，放置时要预留周边至少半个底盘半径的操作空间，方便后期挪动或者清洁地面；立柱高度决定了整个结构的竖向尺寸，选型时要匹配下游设备的接口高度，避免对接时强行掰弯管路产生附加应力。法兰盘上的螺栓孔位置要严格对应配对弯管的法兰孔距，建模时先绘制圆周阵列的孔特征，保证孔位同轴度，装配时螺栓可以顺利穿入锁紧。两段弯管的弯曲半径要符合管路设计规范，

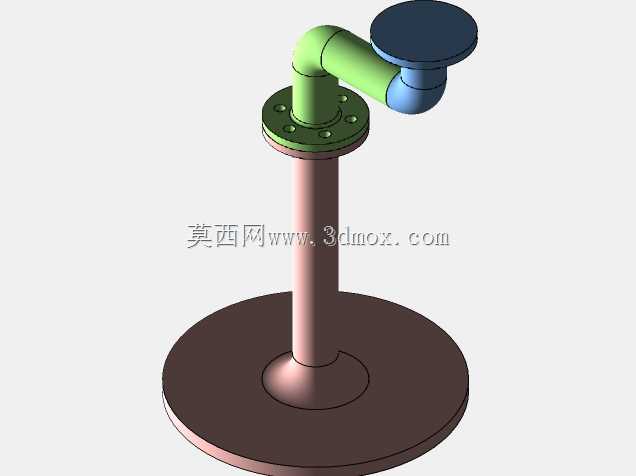

　　弯曲半径不小于管径的1.5倍，防止弯管处出现褶皱、通径缩小的问题。外观上不同管段用不同颜色区分，绿色段代表固定支撑侧的硬管连接，蓝色段代表可拆装的转向接头，现场装配时工人可以快速区分各段的安装顺序，不用反复对照图纸。这类支撑座不需要复杂的传动部件，全部由管材、法兰、底盘焊接或者螺栓拼接而成，加工难度低，承重稳定，在小型给排水工位、化工实验取样管路、车间气动管线架设中都能直接套用，建模时把各段零件拆分成独立可编辑特征，后续修改管径、立柱高度、弯管角度时，只需要调整对应参数就能快速衍生出不同规格的变体，不用重新绘制整个装配体，大幅提升同系列管路支撑件的设计效率。
