龙门式小型液压压装设备结构设计

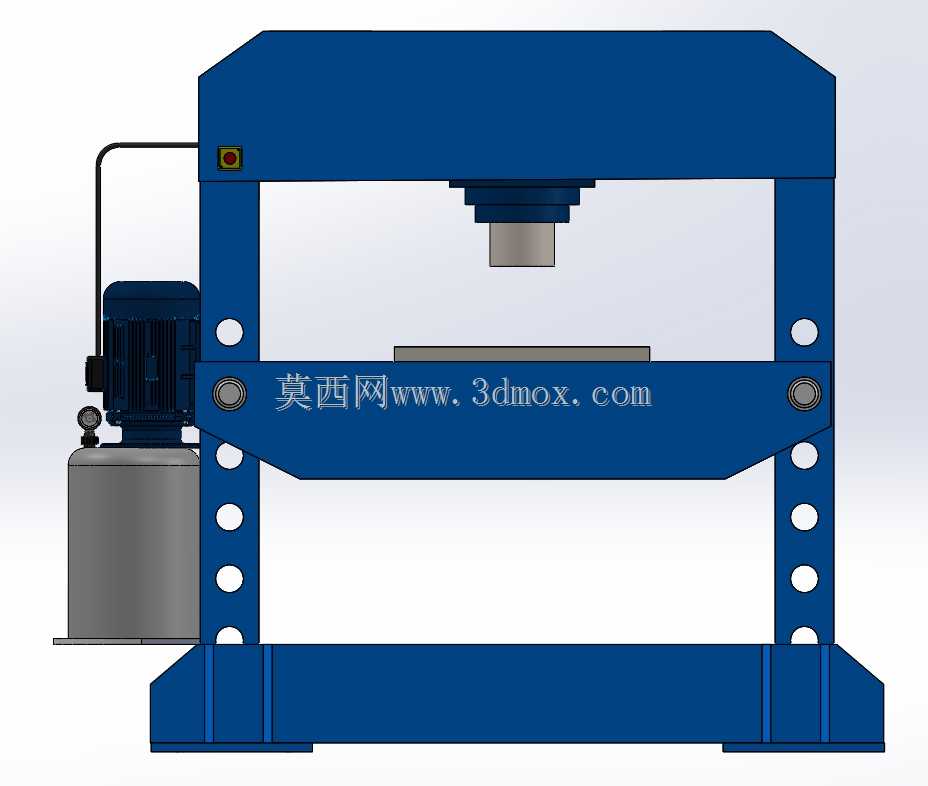

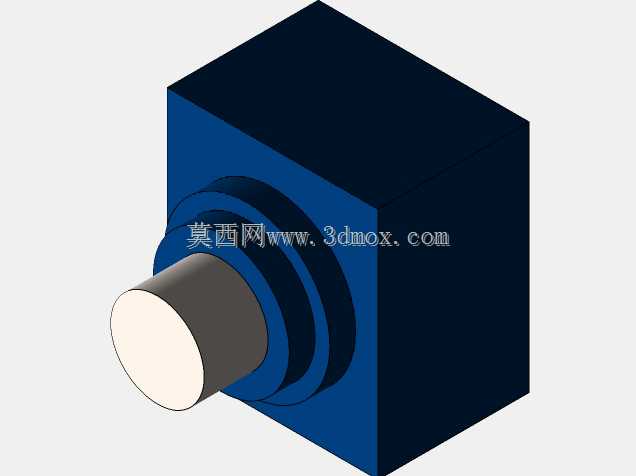

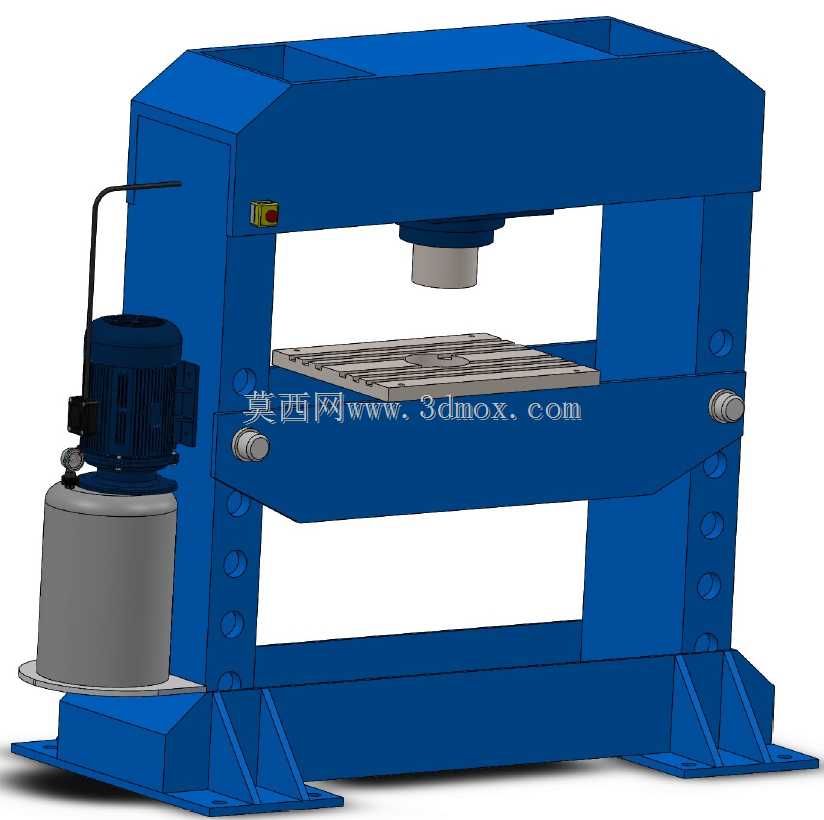

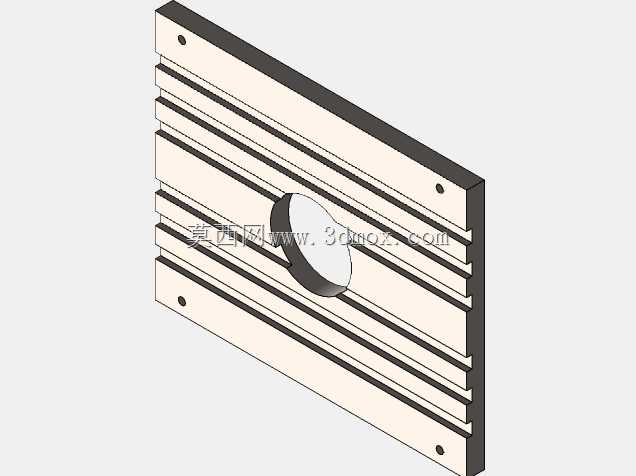

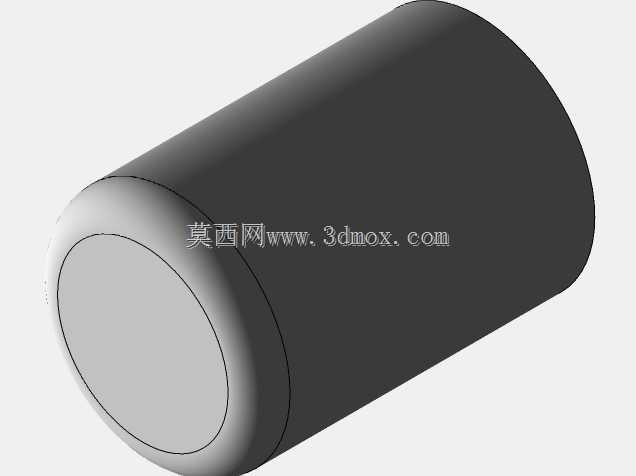

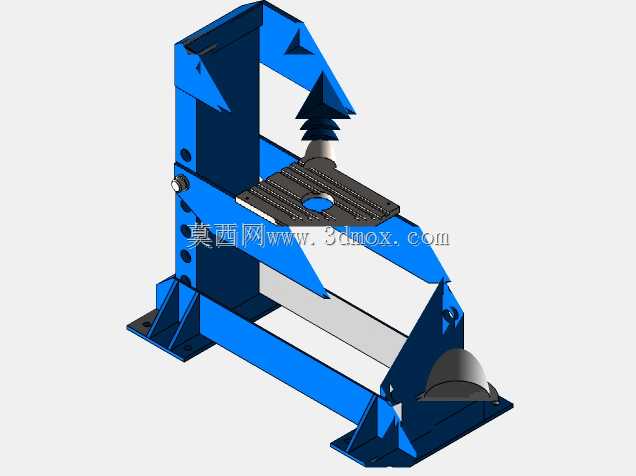

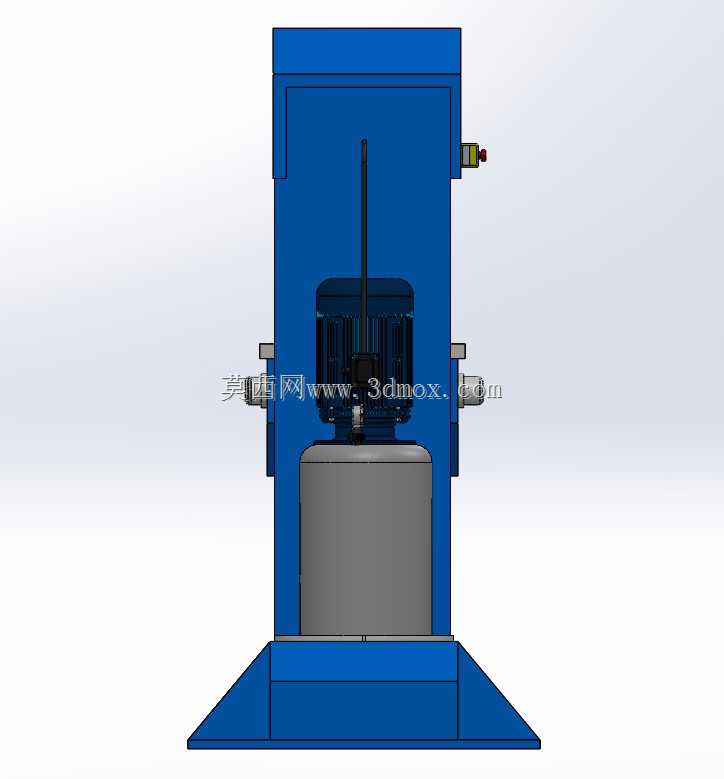

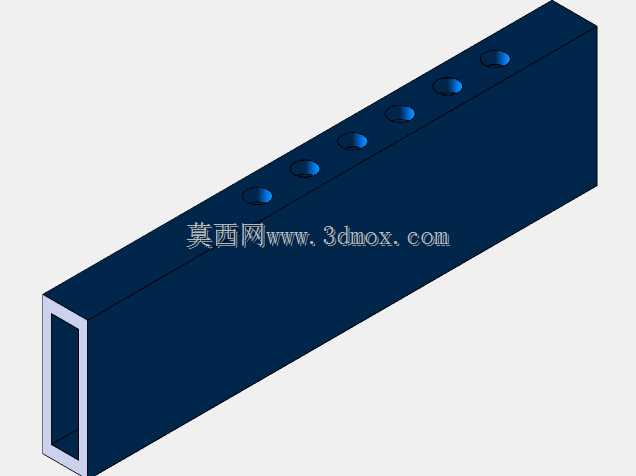

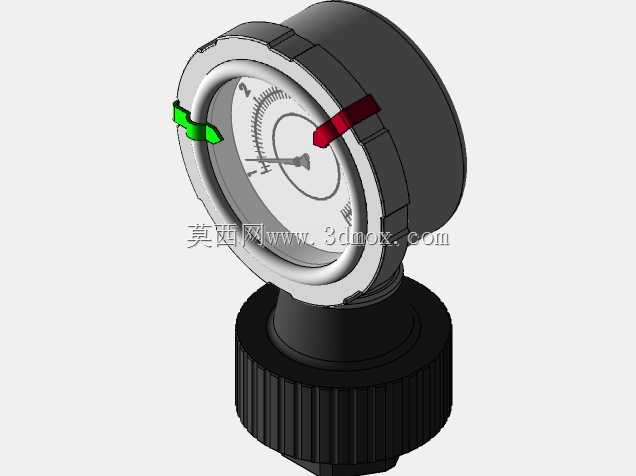

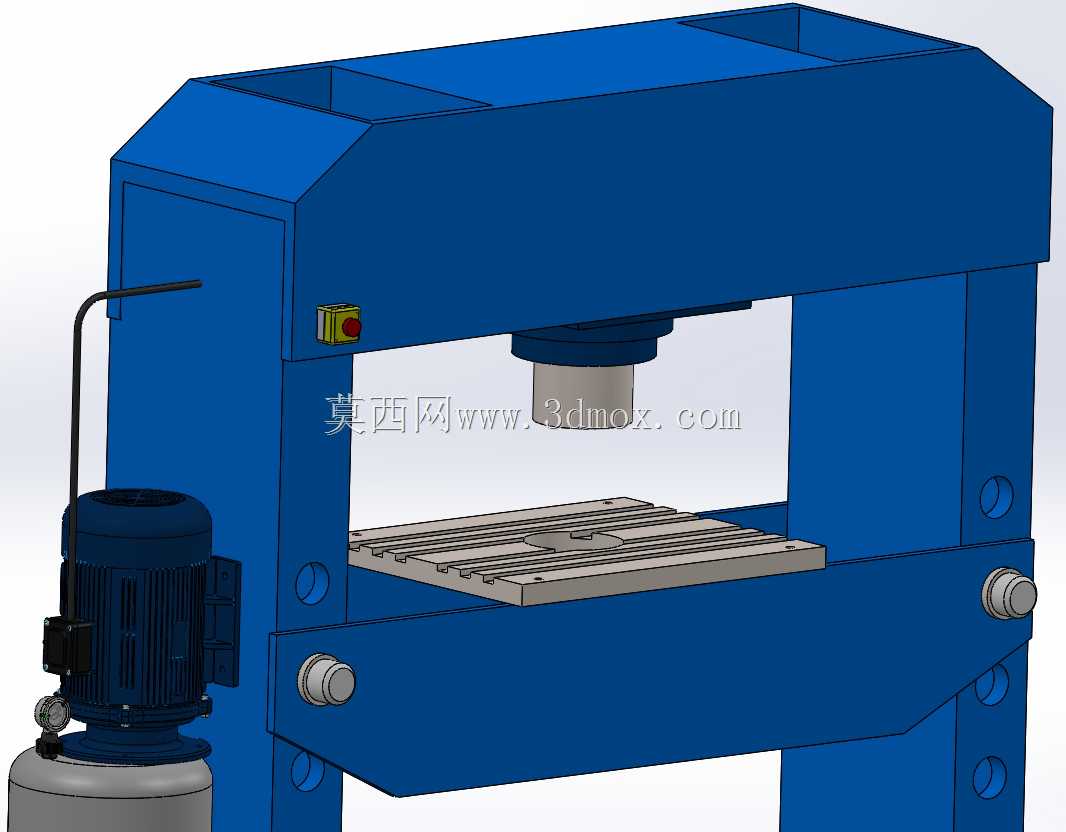

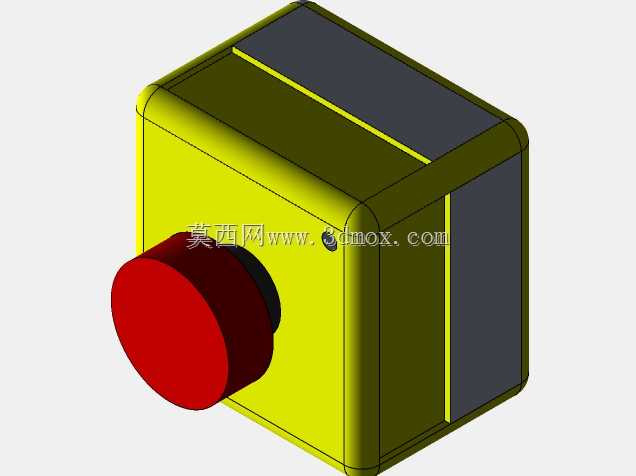

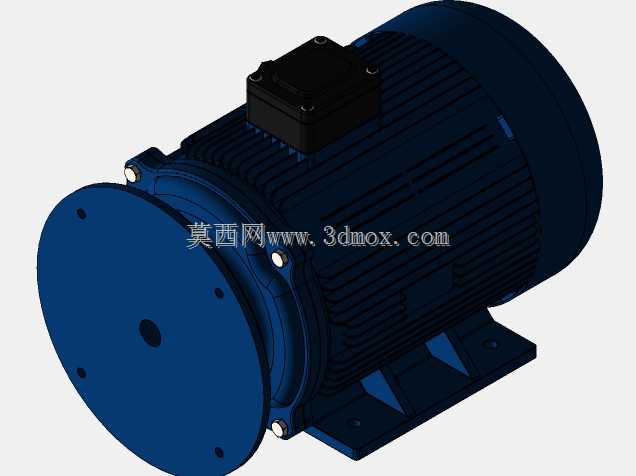

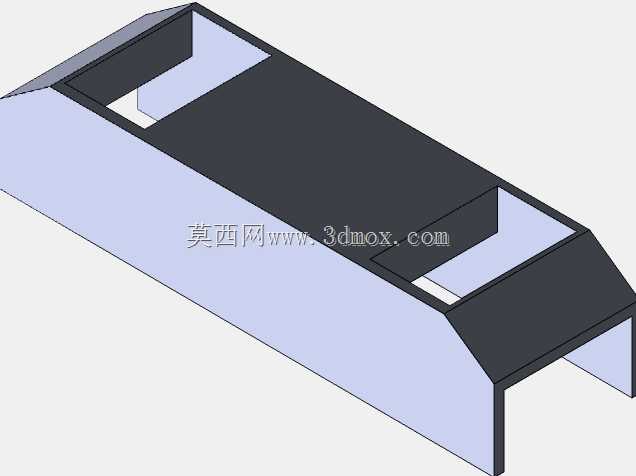

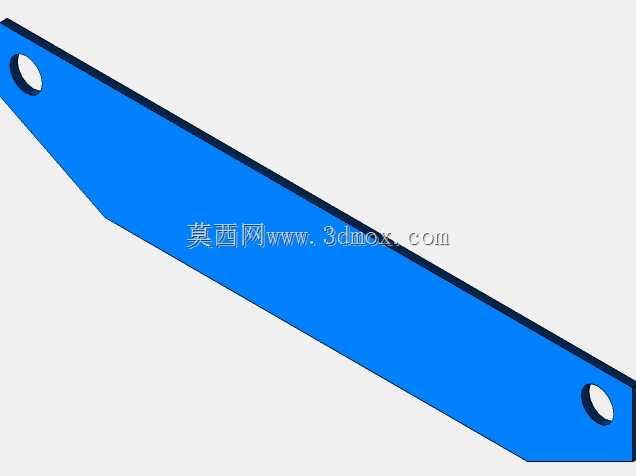

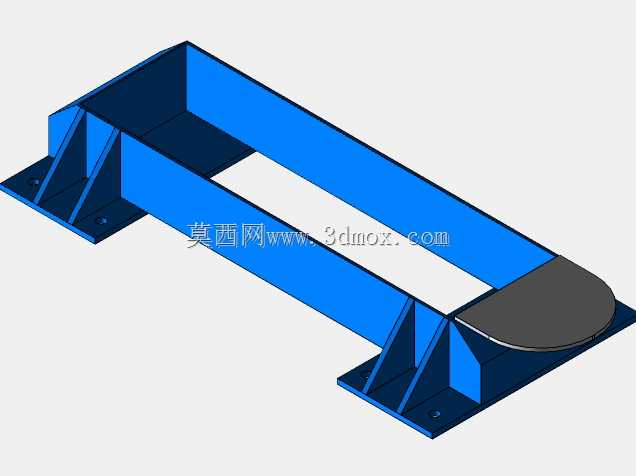

这款龙门结构液压施压设备，在中小零部件加工、机修车间、五金加工场景中应用十分广泛，日常可完成轴类零件过盈压装、板材校直、小型工件冲压成型、轴承拆装等多类工序，相比手动压具能提供稳定可控的大吨位输出，相比大型四柱液压机占地更小，适配多品种小批量的柔性加工需求。设备采用整体开式龙门框架结构，两侧立柱预留多档调节孔位，可根据待加工工件的高度调整下部工作台的安装位置，拓展垂直方向的作业空间，框架主体采用厚钢板焊接后去应力处理，避免长期承压出现机架变形，两侧立柱与上下横梁的连接位置做加强筋补强，抵消施压过程中产生的侧向弯矩，保证压头运行的垂直度。左侧集成独立的液压动力单元，包含立式电机、齿轮泵、储油油箱与手动换向阀组，无需外接复杂液压管路，整机落地后接通电源即可投入使用，压头的下行、保压、回程动作可通过手动阀直接控制，操作人员可根据工件的承压状态实时调整施压节奏，避免压力过载损坏工件。压头端部采用可更换式连接结构，可根据不同作业需求换装平压头、V型压块、专用压装胎具，下部工作台表面加工有平行T型槽，方便配套工装夹具的定位固定，防止施压过程中工件移位。从安装边界来看，设备整体底座采用加宽式支撑脚，可直接固定在硬化车间地面或重型工作台上，无需额外做复杂地基，左右方向的宽度尺寸预留了足够的工件上下料空间，操作人员可从机架前后两个方向完成工件取放，适配单人单机的作业模式。设计过程中重点考虑了日常维护的便捷性，液压站的滤芯、压力表、溢流阀都布置在易操作的外侧位置，无需拆解机架即可完成常规保养与压力校准，机架侧面预留的吊装孔位，方便车间内叉车或行车完成设备转场移位。设备的施压行程做了硬限位保护，避免压头超出行程损坏液压缸，同时在液压回路中设置过载溢流阀，当系统压力超过设定阈值时自动泄压，保护液压元件与机架结构不受损伤。
