长行程同步带直线滑台模组

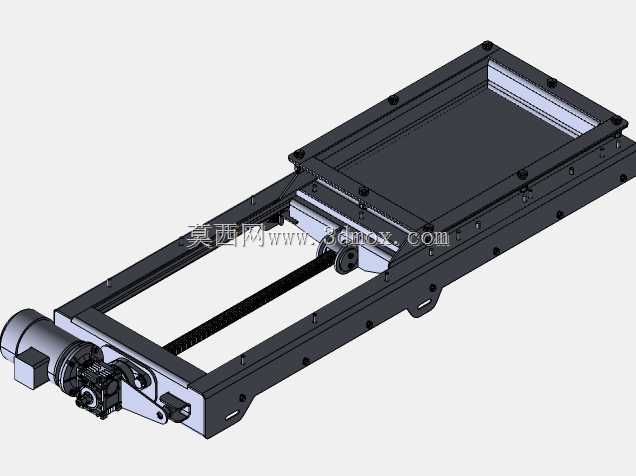

　　这套长行程同步带直线滑台模组，主要面向3C检测、包装分拣、喷涂搬运、视觉对位以及轻型上下料工位，在需要水平或小倾角长距离往复输送的自动化产线中使用较多。模组本体采用双侧平行导轨承载的框架式结构，底座与滑台均以钣金与型材组合成型，整体呈狭长矩形布局，长度方向预留了多组安装孔位，可直接固定在设备机架、铝型材工作台或流水线侧板上。

　　从实际用途看，该模组承担的是把末端执行机构沿单一轴线精确推送的任务：左端布置驱动电机与同步带轮，动力经同步带传递给移动滑台，滑台沿两根平行直线导轨做直线运动。框架中部的长条形开口为皮带回程与拖链走线留出空间，滑台上方的平整安装面可搭载吸盘、夹爪、检测相机、扫码枪或小型工装，适配轻载、高频次、中高速往复动作。

　　结构设计上，底座采用槽型截面以兼顾刚性与减重，两侧导轨安装面经过平行度约束，保证滑台运行时不偏载；端部带轮座设置张紧调节结构，装配时可通过调整螺栓改变中心距，控制同步带预紧力，避免启动瞬间丢步或长期运行后皮带松弛。电机侧通过联轴器或带轮与主动轴连接，轴端支撑选用轴承座，承受径向张力；从动端同样配置带轮与张紧滑块，使皮带闭环绕行。滑台四角的滑块与导轨配合，承担竖向载荷与倾覆力矩，台面四周的螺纹孔用于固定负载，边缘的沉孔则方便盖板、防尘带或限位支架安装。

　　外形边界方面，模组整体为细长卧式构型，宽度集中在导轨跨距范围内，高度由底座、导轨、滑块与台面板叠加决定，安装时需在长度两端预留电机与张紧机构的维护空间，侧向留出皮带调整与光电限位开关的安装位置。底座底面和侧面的通孔、螺纹孔按标准间距排布，可与多轴龙门、十字叠轴或独立工位支架对接。行程设计覆盖较长区间，适合大跨度取放；若用于多轴拼接，可将该模组作为X轴，上方再叠加短行程Y轴或Z轴，构成龙门式运动平台。

　　建模过程中需重点控制导轨安装面的平行度、主动轴与从动轴的同轴度，以及滑台台面与运动方向的垂直度；同步带轮节圆、带宽、齿型要与传动功率匹配，电机法兰和轴径按所选伺服或步进电机接口预留。限位处应布置硬限位挡块与光电开关触发片，防止超程碰撞；高速工况下还需在滑台或端部设置缓冲件。整体结构在保证运动精度的同时，突出了长行程、轻载高速、装拆维护方便的工程特点。
