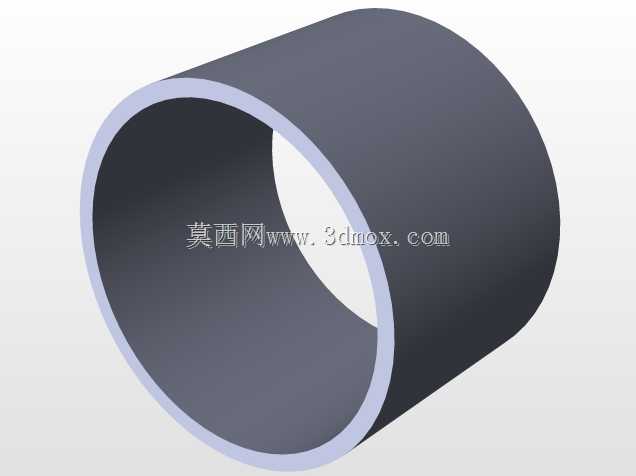

水处理薄层澄清池筒体结构三维造型

　　该三维造型呈现的是薄层澄清工艺中池体的核心筒段，属于水和废水处理线里承担固液分离任务的关键承压过流部件。在市政给水厂、工业循环水站以及化工废水预处理工段，这类筒形澄清单元常被布置在混凝反应之后、过滤工序之前，原水经加药絮凝形成的矾花进入筒内后，借助浅层沉淀原理缩短颗粒沉降距离，使悬浮絮体在较短流程内完成分离，上清液沿筒腔轴向流出，底部沉积污泥则通过配套排泥系统间歇或连续排出。从结构特征看，模型采用等壁厚圆筒构型，两端敞口形成直通式流道，内壁光滑无突变台阶，这种设计能够避免流道死角造成的污泥淤积，同时降低筒内沿程水头损失；筒壁厚度按长期满水工况及外部覆土或支架载荷综合确定，圆截面相较方形池体具备更优的环向受力特性，

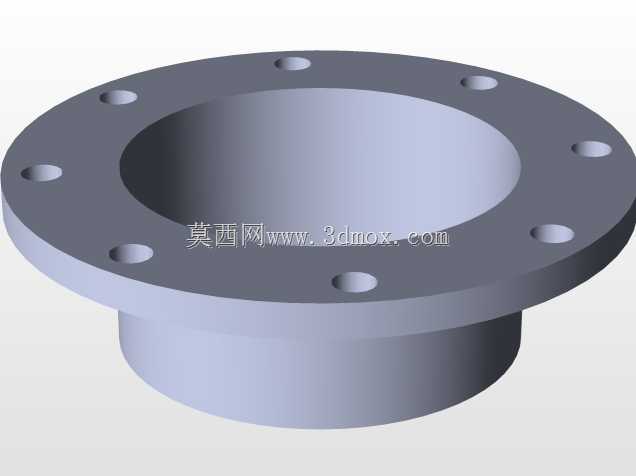

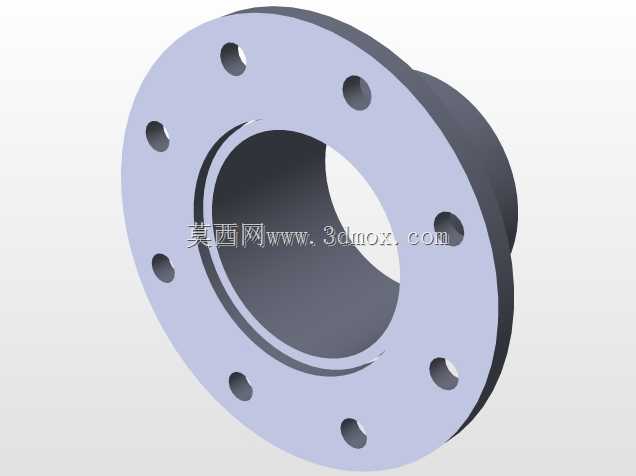

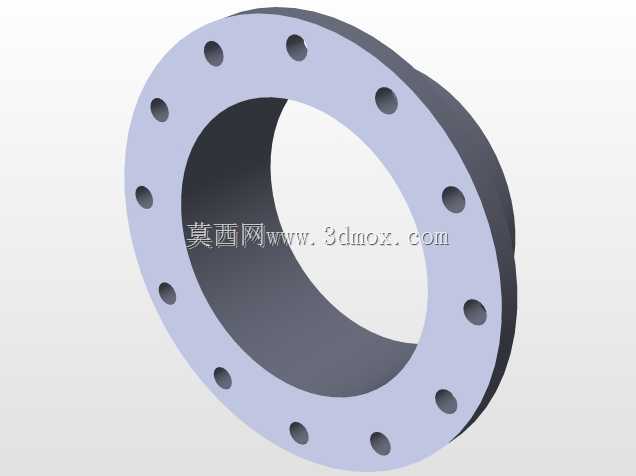

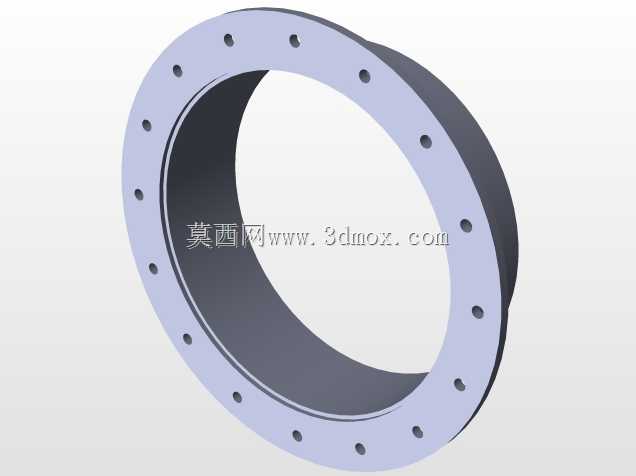

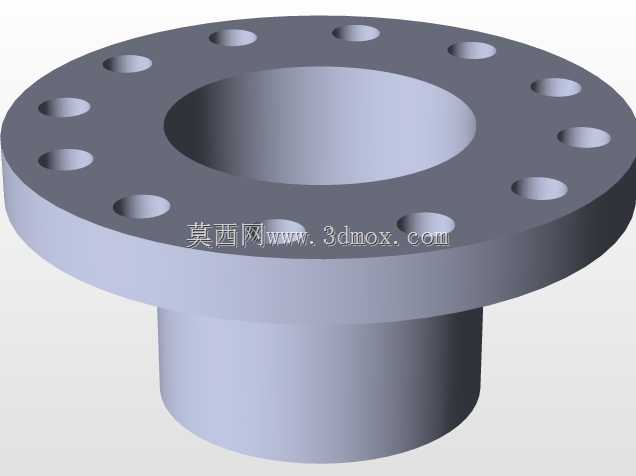

　　内压作用下筒壁应力分布均匀，可减少加强肋板数量，既控制材料用量，也降低现场焊接与防腐施工工作量。建模过程中以筒体中心线为装配基准，两端面预留与上部出水堰槽、下部布水锥段的对接边界，法兰或焊接坡口位置按相邻设备接口坐标对齐，保证总装时流道对中；筒体外径、有效长度及壁厚参数围绕处理水量与表面负荷校核确定，筒内有效沉降面积直接决定浅层分离效率，选型时需结合进水悬浮物浓度、药剂投加条件及出水指标匹配筒段长度。安装层面，该筒段可立式支承于混凝土基础或钢构架上，外围预留检修通道与排泥管接驳空间，筒壁外侧根据厂区腐蚀环境选择衬胶、环氧涂层或不锈钢材质，模型几何边界清晰，便于结构工程师在成套水处理设备布置中进行管路干涉检查、支承载荷核算与制造详图深化。
