板框式液压压滤机工业结构设计

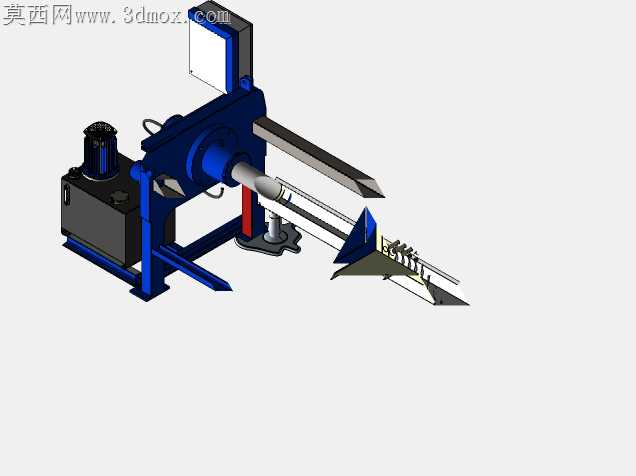

固液分离工况下，压滤机长期承受滤板堆叠的交变压紧力，液压站与压紧执行端的同轴度偏差，极易导致活塞杆偏磨、滤板密封面受力不均漏浆，这套结构在加工适配阶段就针对这类现场痛点做了细节调整。机架的蓝色支撑腿没有采用等厚方通直接焊接，而是在液压站安装位下方加了斜向加强筋，铣削加工时特意将支撑面的平面度公差控制在0.1mm以内，避免液压站放置后出现倾斜，连带油缸输出轴产生偏角。油缸与推板的连接位没有做刚性锁死，预留了0.2mm的径向浮动间隙，配合球面垫圈抵消加工带来的微小同轴误差，推板往复运动时不会出现卡滞，滤板压紧时每一块滤板的受力差能控制在5%以内，不会出现局部漏料的情况。滤板导轨的安装面做了分段铣削，靠近止推板的位置导轨面比进料端高0.3mm，滤板拉开卸渣时，残留的滤饼碎渣会顺着倾斜的导轨面自然滑落，不会卡在导轨缝隙里磨损滤板把手。接料翻板的转轴位置加装了耐磨铜套，翻板翻转时的阻尼感均匀，不会因为长期接触带腐蚀性的滤液出现锈死卡滞，翻板的边缘做了向上翻的折边，卸渣时滤液不会顺着翻板侧面流到设备基座上，减少现场清洁的工作量。液压站的油箱侧面预留了清污口，位置比油箱底部高15mm，沉积的油泥可以直接从清污口清理，不用完全排空液压油，日常维护的效率能提升不少。油箱上方的电机泵组安装位加了橡胶减震垫，泵组运行时的震动不会直接传递到机架上，连带滤板的共振幅度降低，密封面的贴合稳定性更好。进料口的位置做了锥形导流结构，物料进入滤室时不会直接冲刷滤板中心的密封面，减少滤板局部磨损的概率，延长滤板的更换周期。整套结构没有做多余的装饰性设计，所有的尺寸公差、结构预留都围绕现场加工、装配、维护的实际需求调整，哪怕是小到油管的排布，都特意避开了滤板拉开的运动路径，不会出现油管被滤板剐蹭破损漏油的隐患，每个细节的取舍都贴合选矿、污水处理场景下的长期运行需求，没有为了外观牺牲结构的实用性。
