工业级多罐并联砂滤水处理设备三维设计

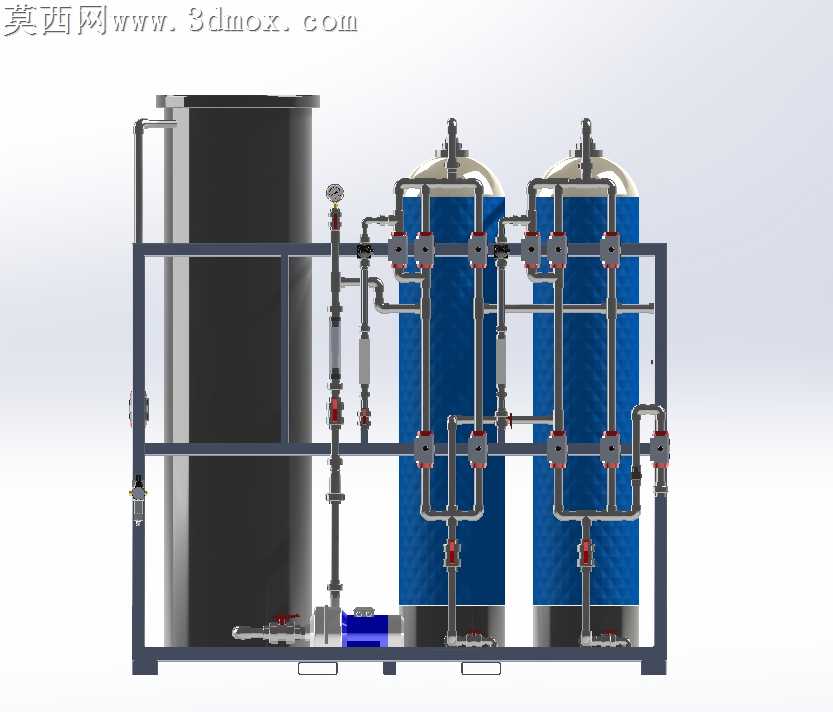

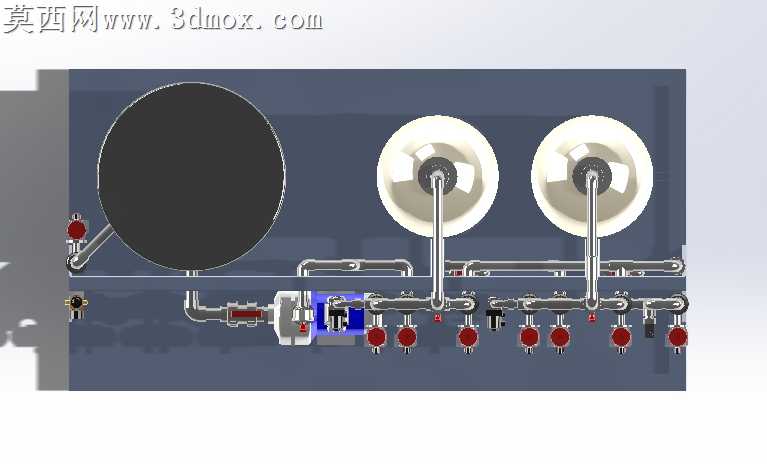

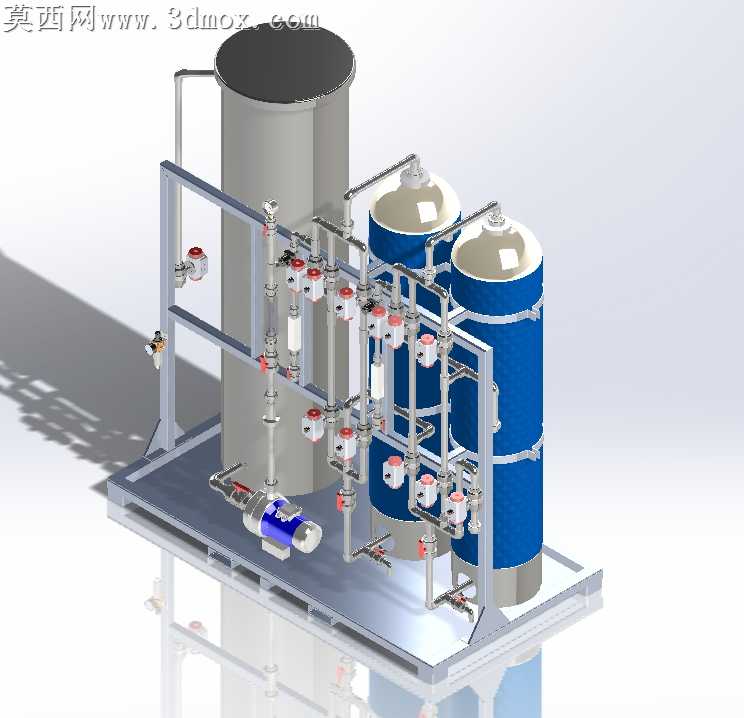

本作品为工业水处理用砂滤装置三维建模成果，采用主流三维机械设计软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰准确。建模过程中首先搭建集成式钢制机架作为承载主体，机架采用方管型材拼接结构，建模时严格遵循型材拼接的工艺规范，预留出各罐体、管路、泵阀的安装定位基准，保证机架承重受力分布合理。主体过滤单元包含两台立式圆柱形过滤罐体与一台配套立式储水罐体，罐体建模时还原了顶部快开式人孔结构、底部布水组件接口，罐体表面采用蓝色磨砂玻璃钢材质渲染，还原工业砂滤罐的真实外观质感，罐体侧面的液位检测接口、排污接口均按照实际管路走向预留对应安装位。管路系统采用等径工业管道建模，还原了完整的工艺流向：进水支路、并联过滤支路、反冲洗支路、出水支路的管路排布整齐，管路上的手动球阀、隔膜阀、压力表、流量计、管道泵等附属部件均按照实际工业安装位置逐一建模装配，阀门的手轮、阀体法兰结构，压力表的表盘、接头细节都做了精细化还原，管道采用哑光金属材质渲染，阀门手柄采用红色工程塑料材质区分，不同功能部件材质区分清晰，便于识别管路功能。设计过程中充分考虑设备的实际使用逻辑，双过滤罐采用并联结构设计，可实现单罐反冲洗不停机供水的工作模式，管路阀门的排布预留了足够的操作空间，底部管道泵的安装位置设置了减震垫安装位，机架底部预留了设备固定地脚孔。渲染阶段采用白背景工业产品渲染模式，打光均匀柔和，清晰展现设备整体布局与各部件结构关系，所有配合面均做了干涉检查，确保模型无装配干涉问题，可直接用于方案展示、结构校核、工艺排布等场景，完整还原了石英砂无烟煤多层滤料过滤设备的典型工业结构，体现了水处理过滤设备集成化设计的思路。
