大理石连续式研磨抛光生产线设备

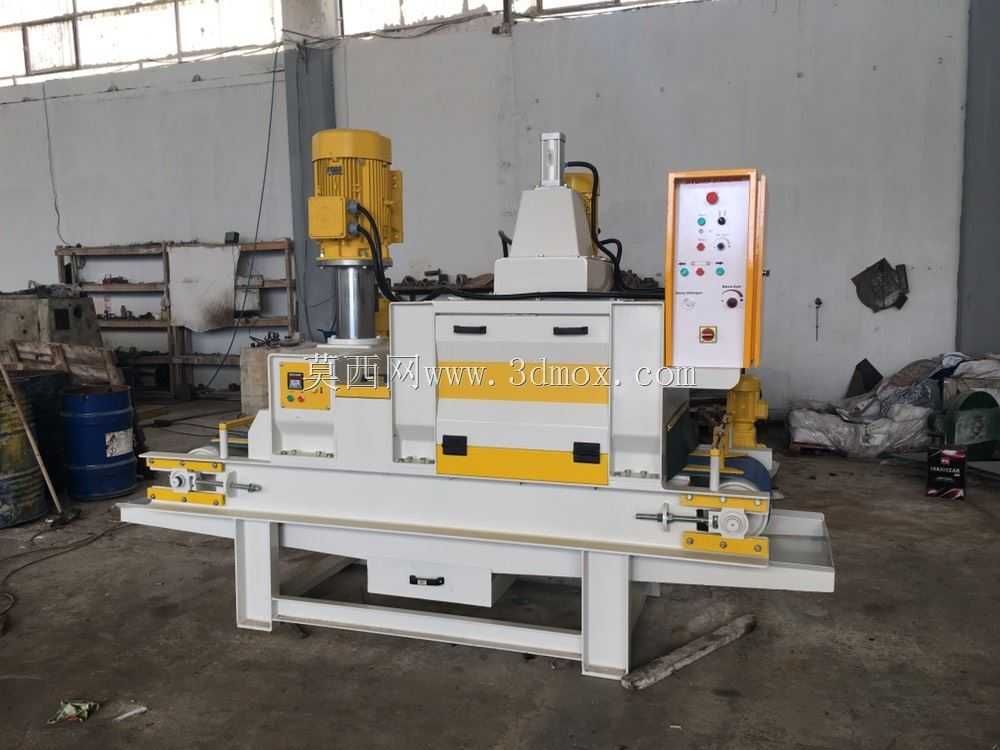

　　石材加工车间里，大板从进料端进入后依次完成粗磨、中磨、细磨与抛光，这套连续研磨设备的结构布局正是围绕这一工艺节拍展开。进料端设置辊道与导向限位，待加工板材沿机架纵向输送，多组磨头沿输送路径排布，磨头压力、进给速度与冷却水量按石材硬度和表面要求匹配，避免板面出现磨痕、漏磨或边角崩缺。

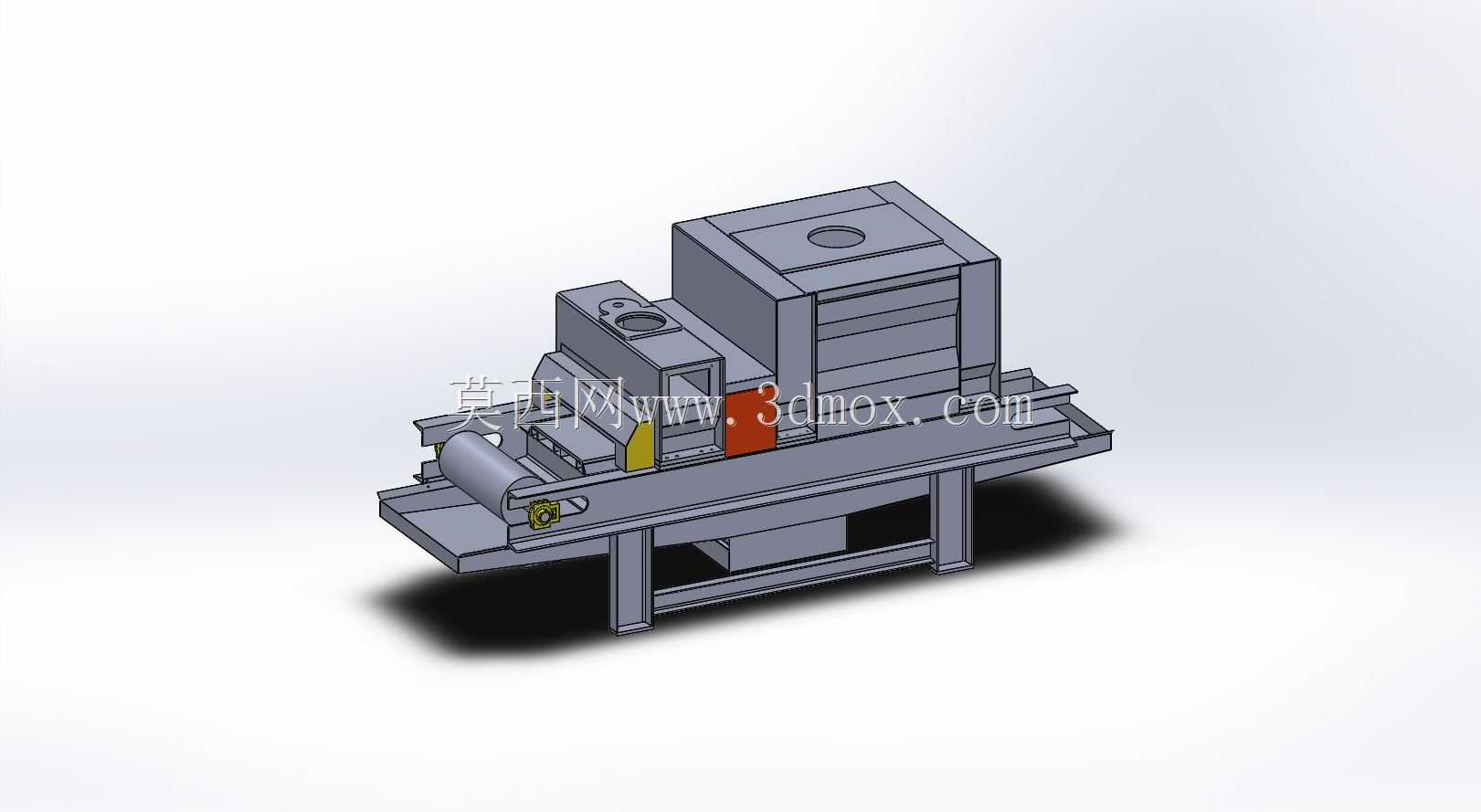

　　机架采用长条形焊接框架，下部由支腿落地支撑，支腿间距结合整机跨度与载荷分布设置，既控制中段挠度，也为输送机构、磨头驱动和防护壳体留出安装空间。进料侧布置输送辊与张紧结构，辊面高度决定板材通过基准；张紧端预留调节行程，方便装配时校正辊道平行度，运行中补偿带面或链条磨损。

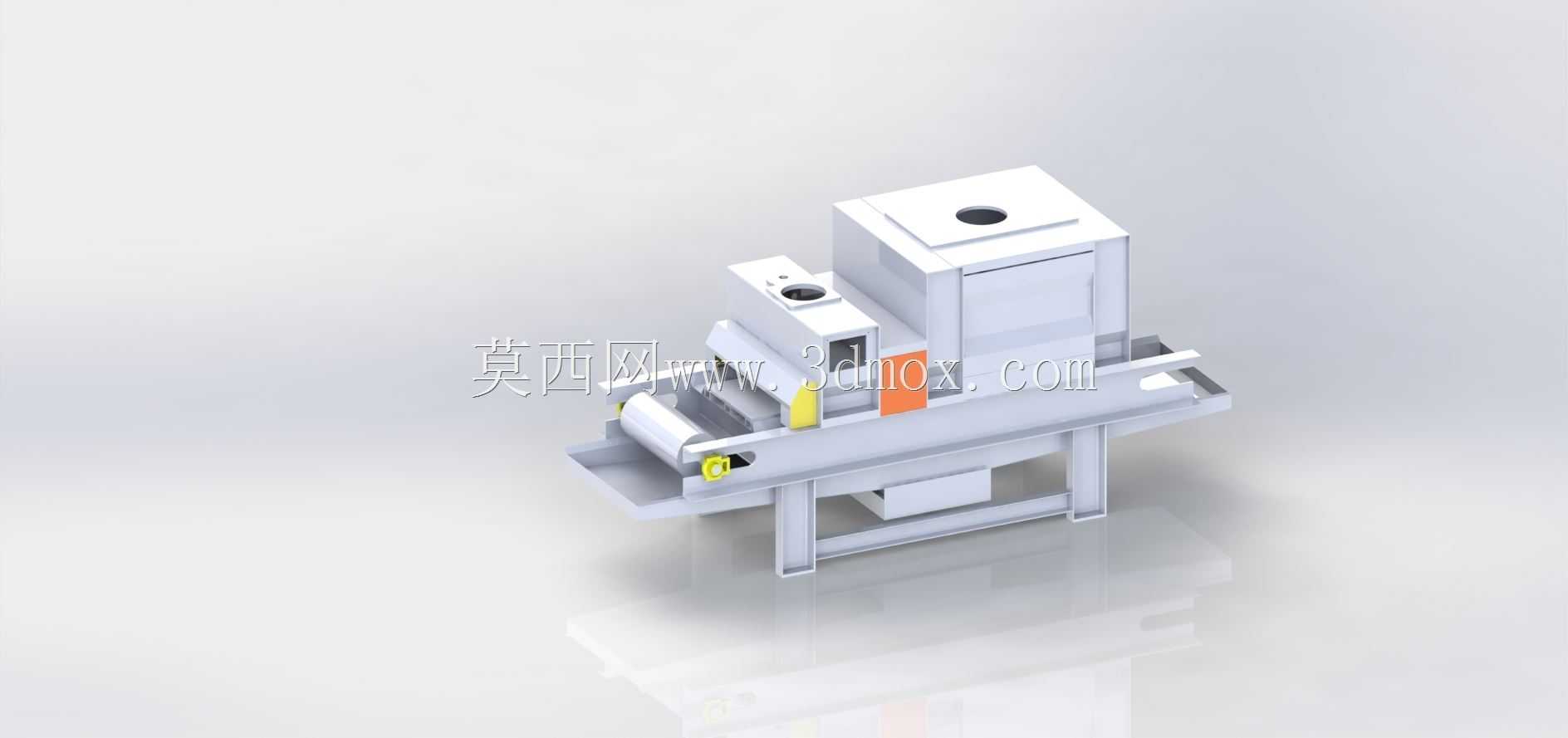

　　设备上部的箱体式防护覆盖研磨工作区，顶部预留检修与排风相关接口，侧面护板可拆，便于观察磨头状态和更换磨料。磨头区域集中布置驱动、加压与升降结构，不同工位可按工序配置不同粒度磨具。红色检修位与黄色导向件在模型中通过颜色区分，实际装配时对应易维护部位和定位部件，能减少现场识图与拆装误差。

　　出料端延续输送支撑，使板材在完成最后一道抛光后平稳离开磨削区，避免薄板因悬臂产生磕碰。底部横梁和中间托架承担电机、传动件与防护重量，地脚支撑面需要在车间放线时统一找正，保证长机架纵向直线度；若地基不平，辊道与磨头基准会随之偏移，直接影响板面平整度。

　　从安装边界看，整机沿板材输送方向呈长条形布置，操作侧需留出磨具更换、护板拆卸和人员巡检空间，传动侧应保证电机、管路与检修工具的操作距离。设备上方要考虑护罩开启和吊装高度，进料、出料方向需与车间板材流转路线衔接，冷却水和排渣管路则沿机架下部集中布置。

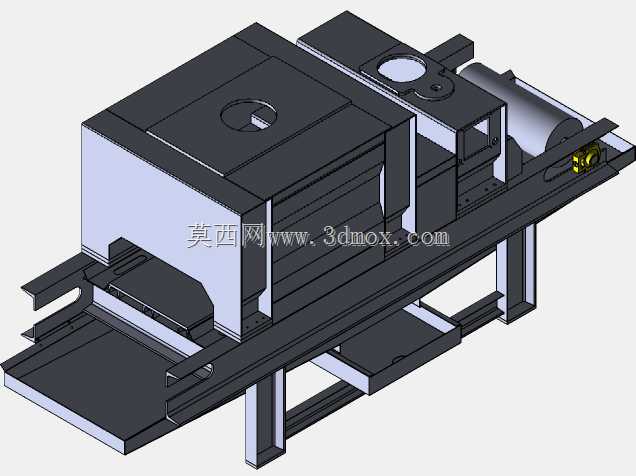

　　建模时先建立输送中心线和机架主框架，再放置辊道、磨头箱体、驱动单元与外防护，能够保证各部件的装配关系清晰。支腿、横梁、护罩和磨头支座之间的连接面按实际螺栓连接与焊接关系处理，检修门、观察位和可调结构单独保留，便于后续在方案评审中检查维护空间、干涉区域和现场布置。该结构适用于大理石、人造石等板材连续表面加工场景，设计重点不在复杂动作，而在长机架刚性、输送基准稳定、磨头工位排布以及防护与维护空间的平衡。
