胶合板框架小型数控雕刻机第四版结构

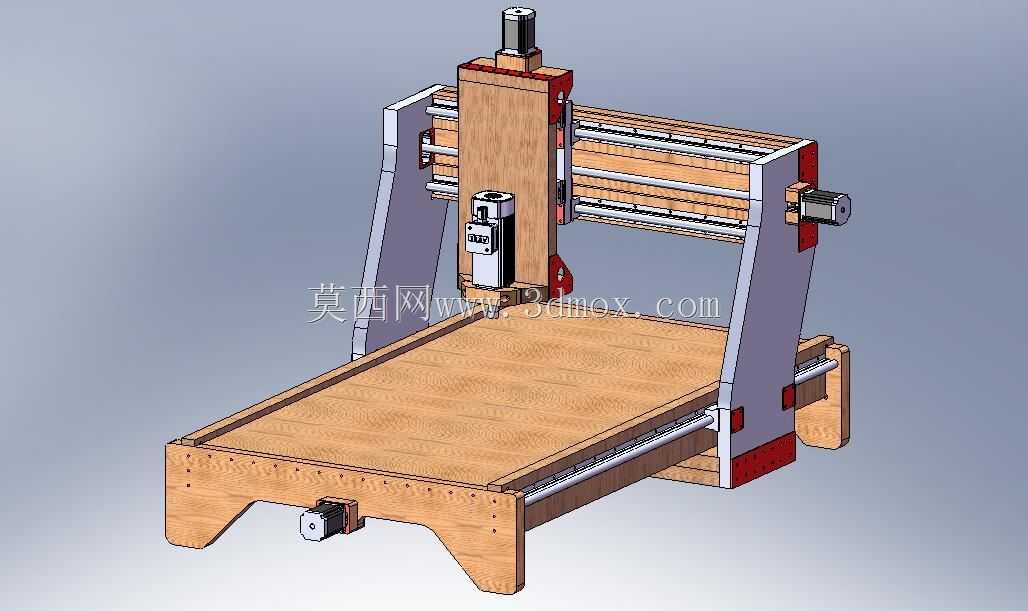

　　这套结构面向桌面级轻型数控加工场景，主要用于木工教学、创客试制、小型板材雕刻与软材料铣削作业。整机采用胶合板拼搭的床身框架，横向长导轨贯穿左右支撑立板，X轴运动单元沿横梁布置，Z轴滑座搭载主轴完成垂向进给，整体布局兼顾低制造成本与足够的运动刚性。

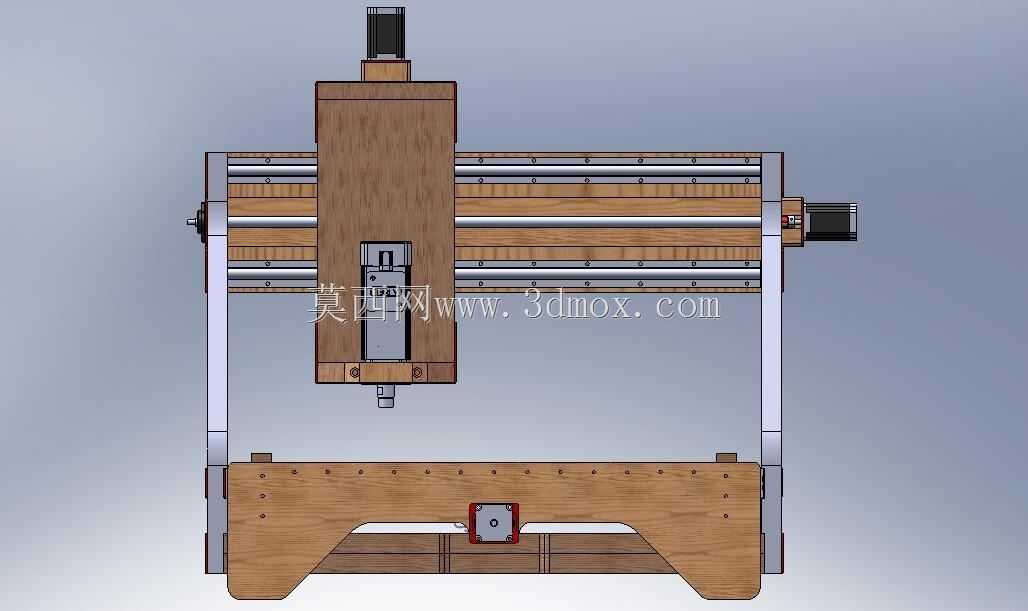

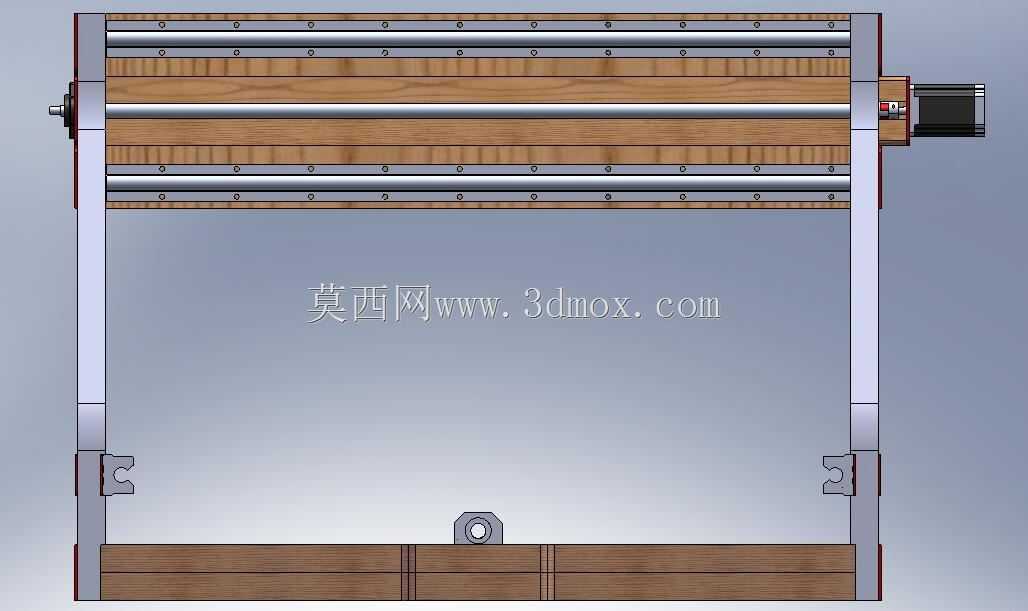

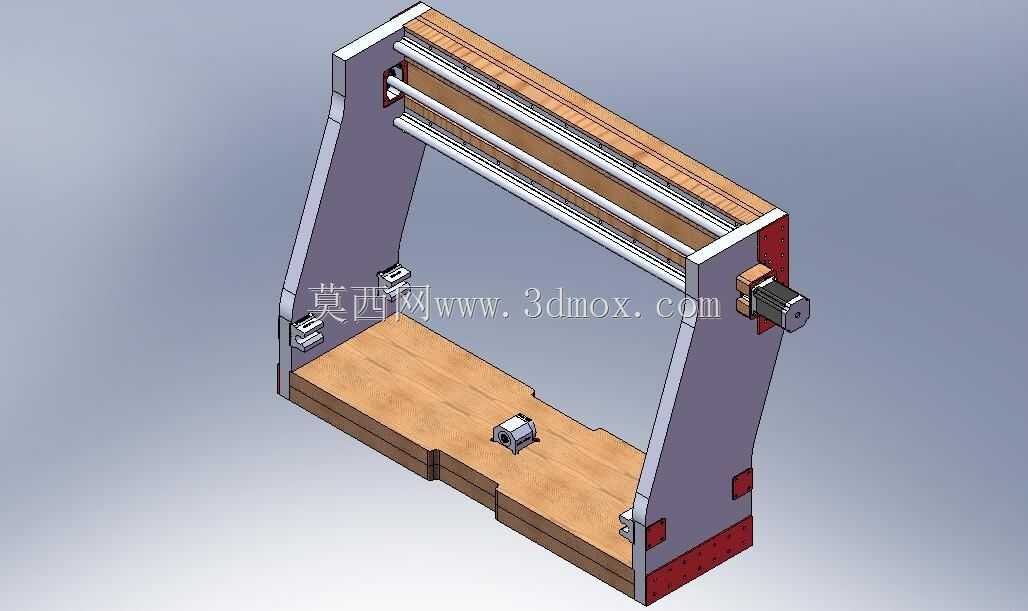

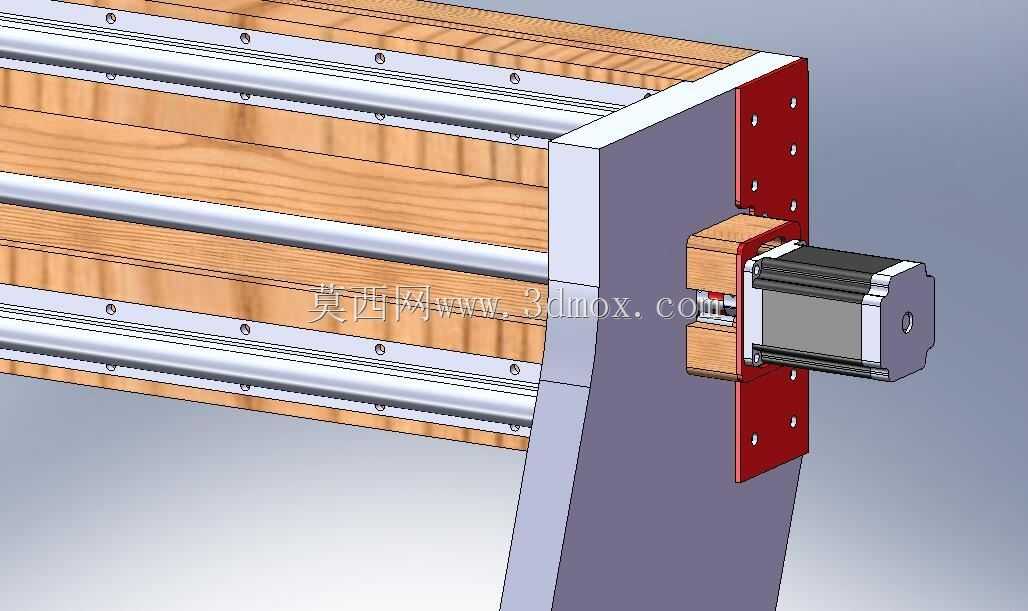

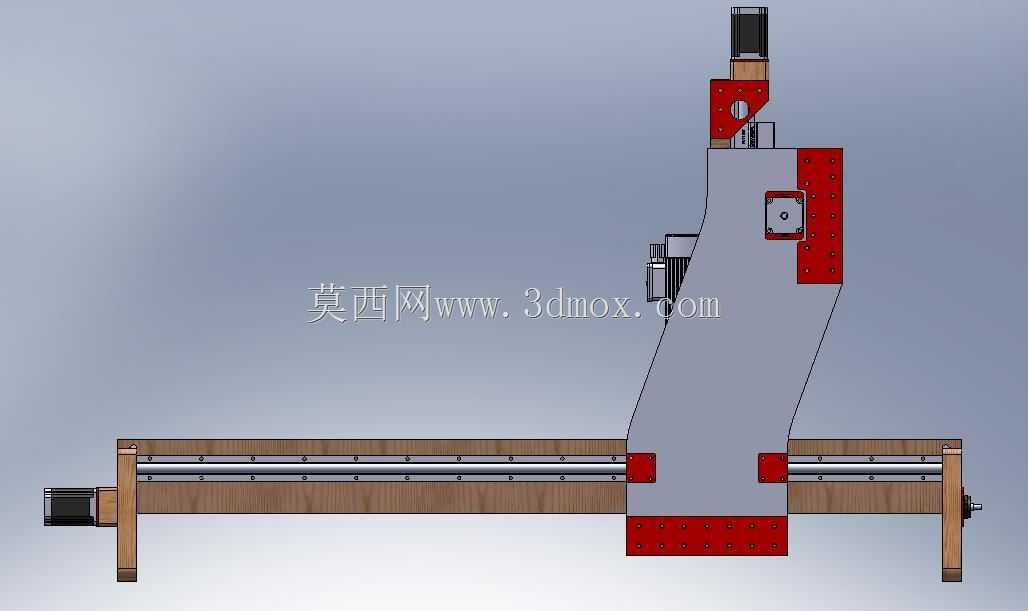

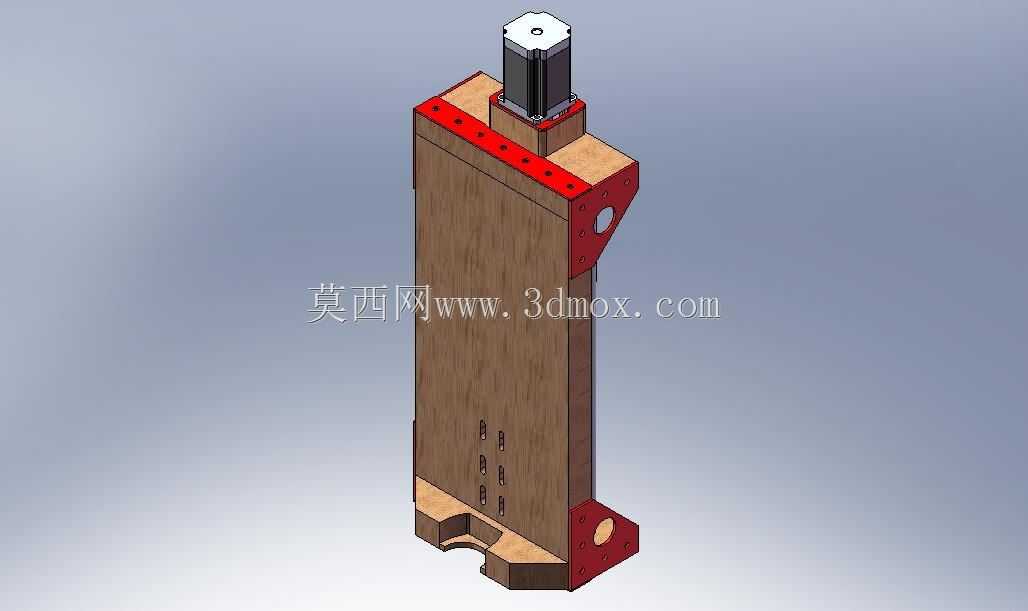

　　从安装边界看，设备左右两端由立式胶合板支腿承托横梁导轨，导轨端部配置步进电机与同步传动组件，底部横向床身预留板材装夹区间；Z轴组件通过红色加强连接板固定在运动滑台上，各连接面均布置密集安装孔，便于现场拆解、调整与替换标准件。设计时优先利用板材易切割、易拼装的特点，把复杂铸造机架转化为可加工的平板件，降低小批量自制门槛。

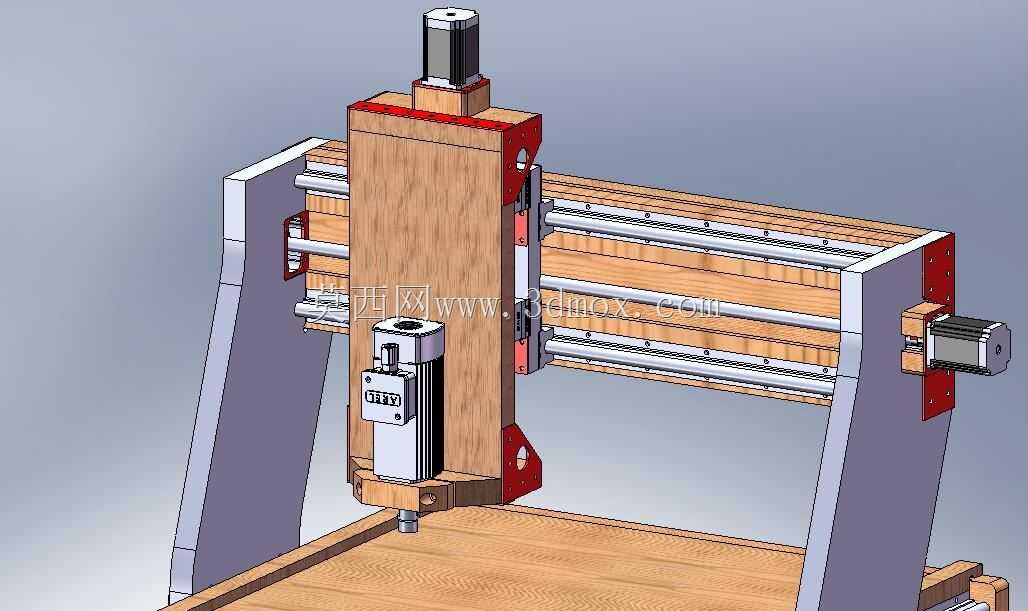

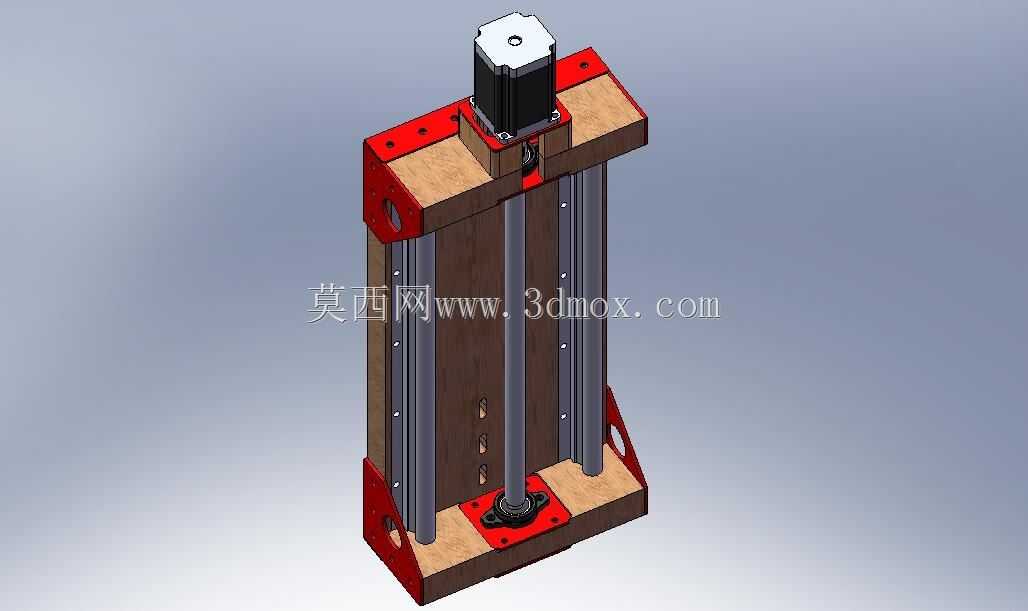

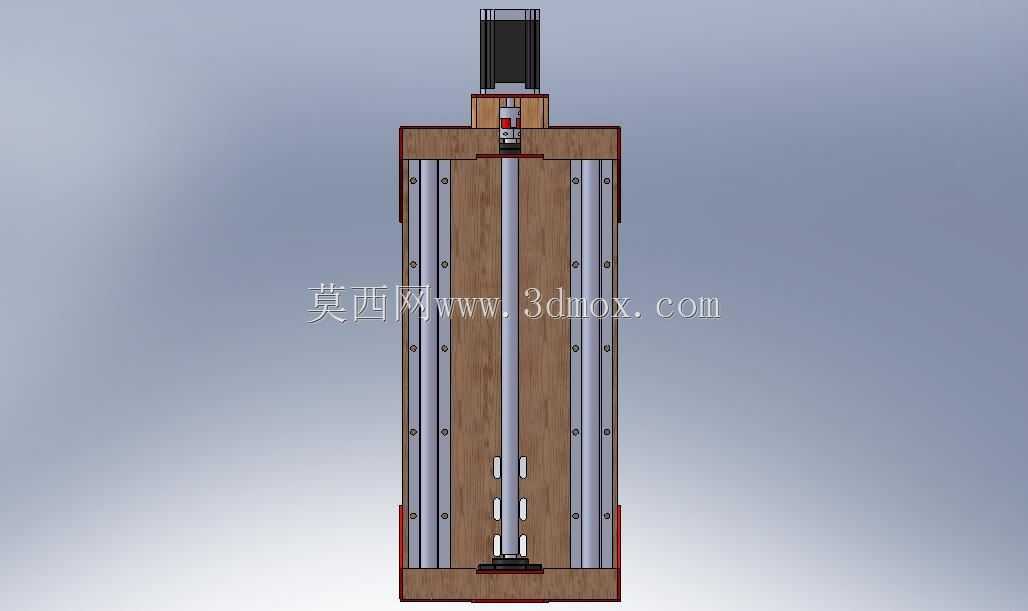

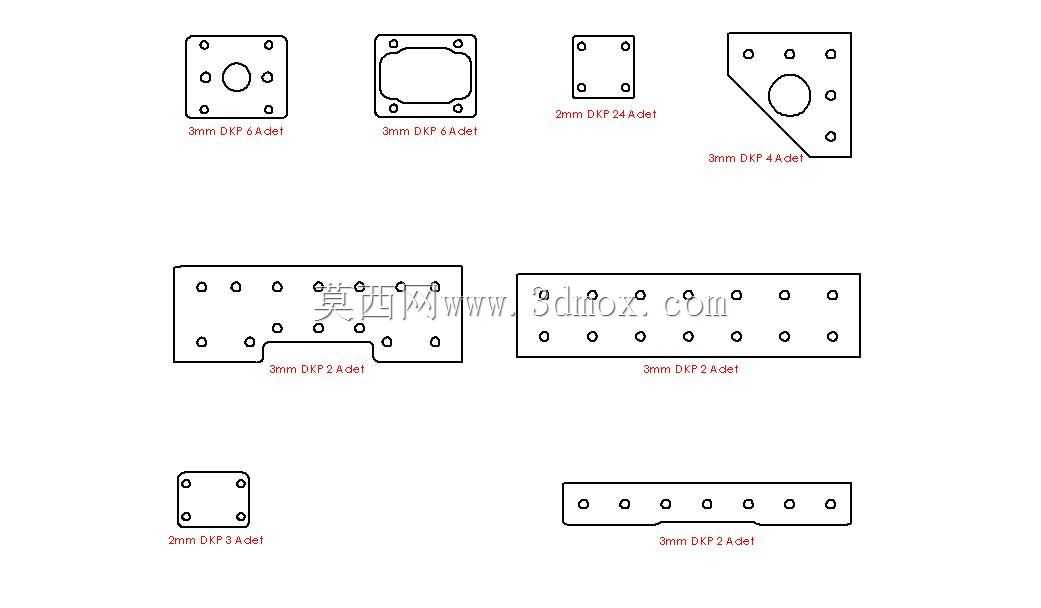

　　功能层面，三轴分别由独立步进电机驱动，导轨副承担直线导向，丝杠或同步传动件将旋转运动转化为轴向进给；主轴安装在Z轴滑座前端，可沿垂向调整吃刀深度，配合XY平面走刀完成轮廓切割、浮雕雕刻与钻孔工序。机架关键受力部位加装金属角件与加厚连接板，弥补胶合板层间受力的不足，减少切削振动带来的轨迹偏差。

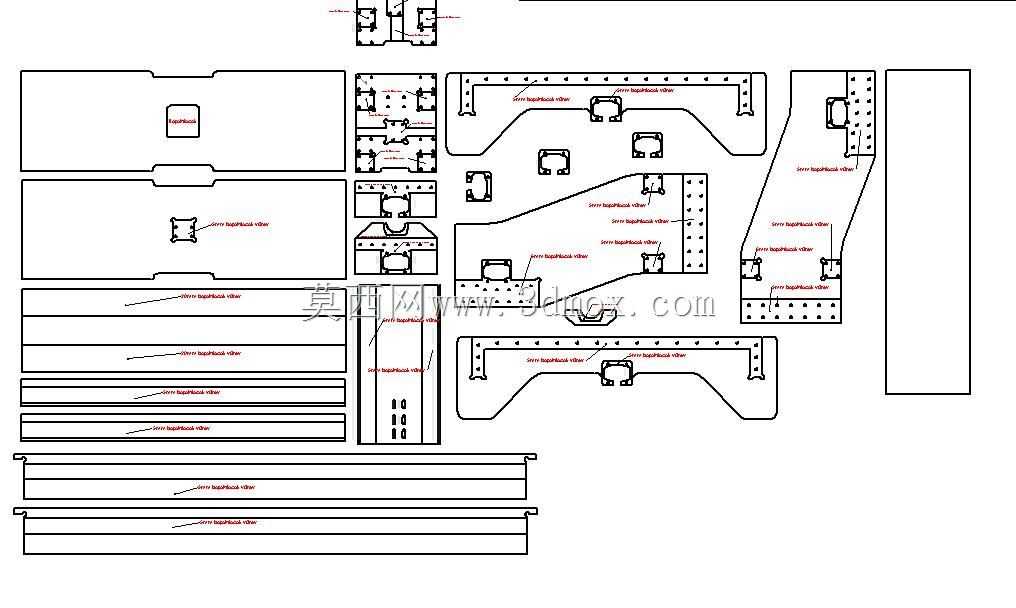

　　结构设计思路围绕易制造与易维护展开：所有板类零件轮廓规则，孔位统一排布，装配时以定位孔保证同轴度；导轨、电机、主轴座均采用市面通用规格，后期更换配件无需重新改制主体框架。横向横梁的跨度决定单次加工幅面，两侧支腿的高度留出工件上下料空间，底部框架可扩展安装工作台面与压紧夹具。

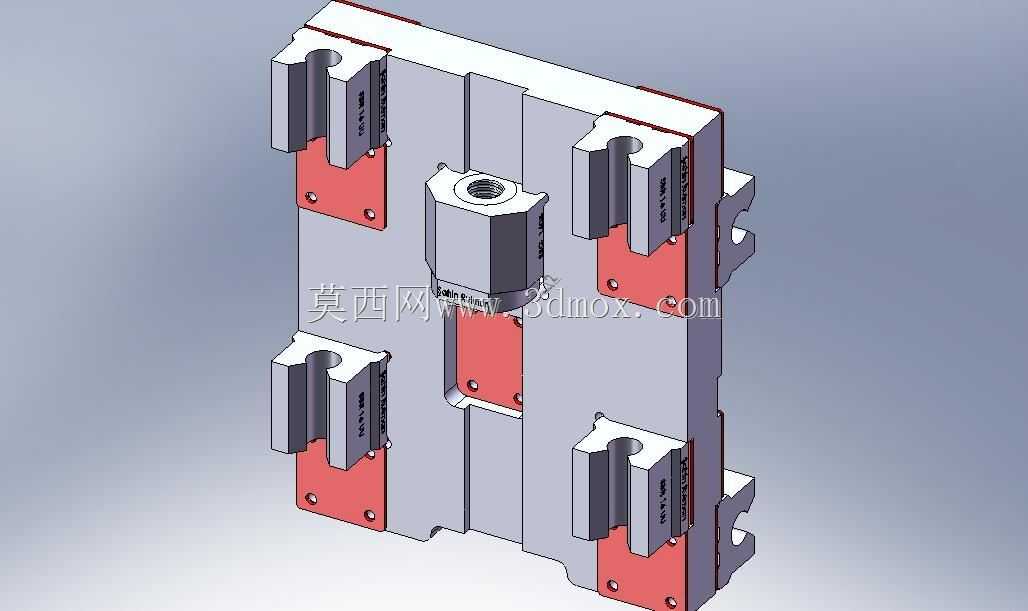

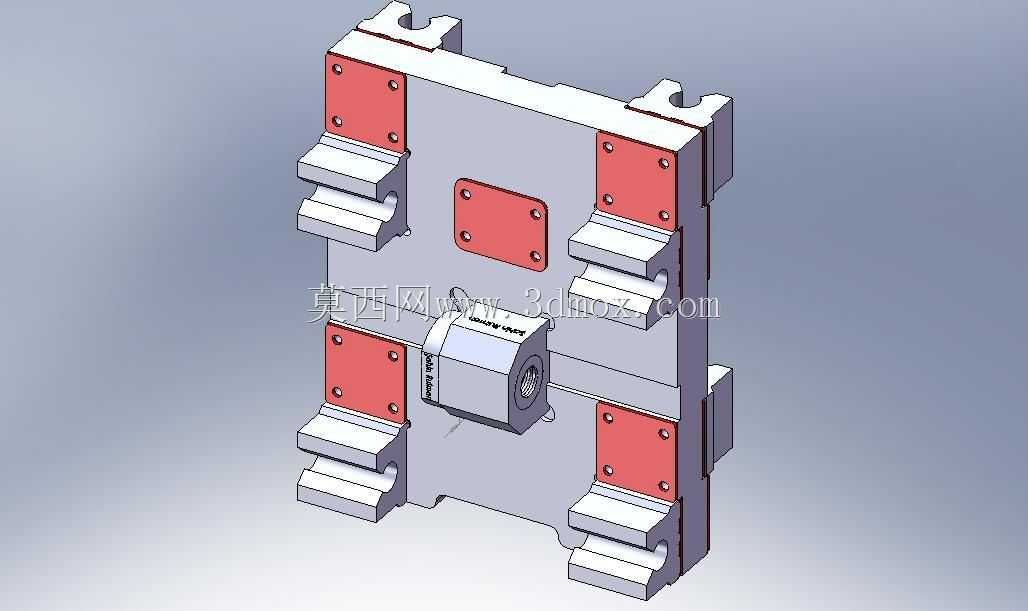

　　实际使用中，该类设备适合放置在工作室、实训车间或小型加工坊，针对密度板、塑料、软铝等低切削力材料完成样件加工。建模时完整还原了机架板材、导轨滑块、电机座、主轴固定块、连接紧固件等核心部件的装配关系，能够直接用于干涉检查、运动行程校核、钣金与板材件出图，也可为同类轻型数控设备的方案选型、机架改型与传动布局设计提供参照。
