通讯设备异形安装固定钣金支架

　　这类异形钣金支座常见于户外通讯基站、机柜内部以及小型通讯终端的装配环节，承担承托上部圆形功能模块、隔离相邻线束与结构件的作用。现场安装时，支座下部的U型开口直接卡入预装在立柱或安装板上的定位凸台，无需在狭窄机柜空间内反复对位，两名装配工配合即可完成初定位；两侧长圆孔留给紧固件足够的调节余量，即便底座焊接存在轻微偏差，也能通过横向滑移补偿累计公差，避免硬装配造成钣金面扭曲。

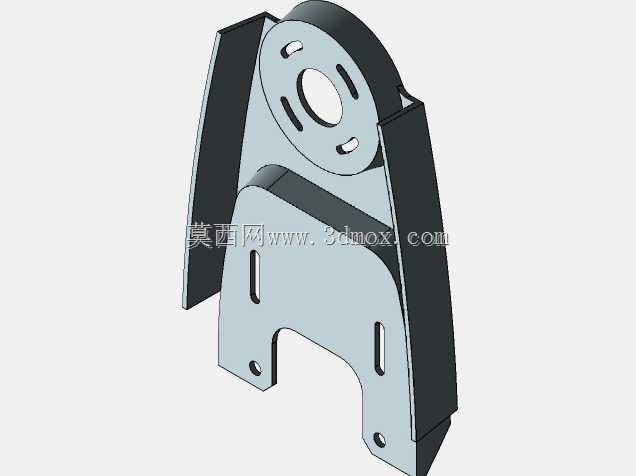

　　从结构受力角度看，零件主体采用薄板折弯成型，边缘翻边既提升了整体抗弯刚度，也消除了锐边割伤线缆的风险。上部圆形沉台用于容纳通讯模块的圆柱形底座，圆周分布的缺口与小孔对应模块外壳的卡扣和走线位置，装配后模块周向被限位，不会因设备运输振动发生偏转；板面多处开槽一方面减轻自重，另一方面为模块底部散热留出气流通道，防止密闭机柜内局部热量堆积。

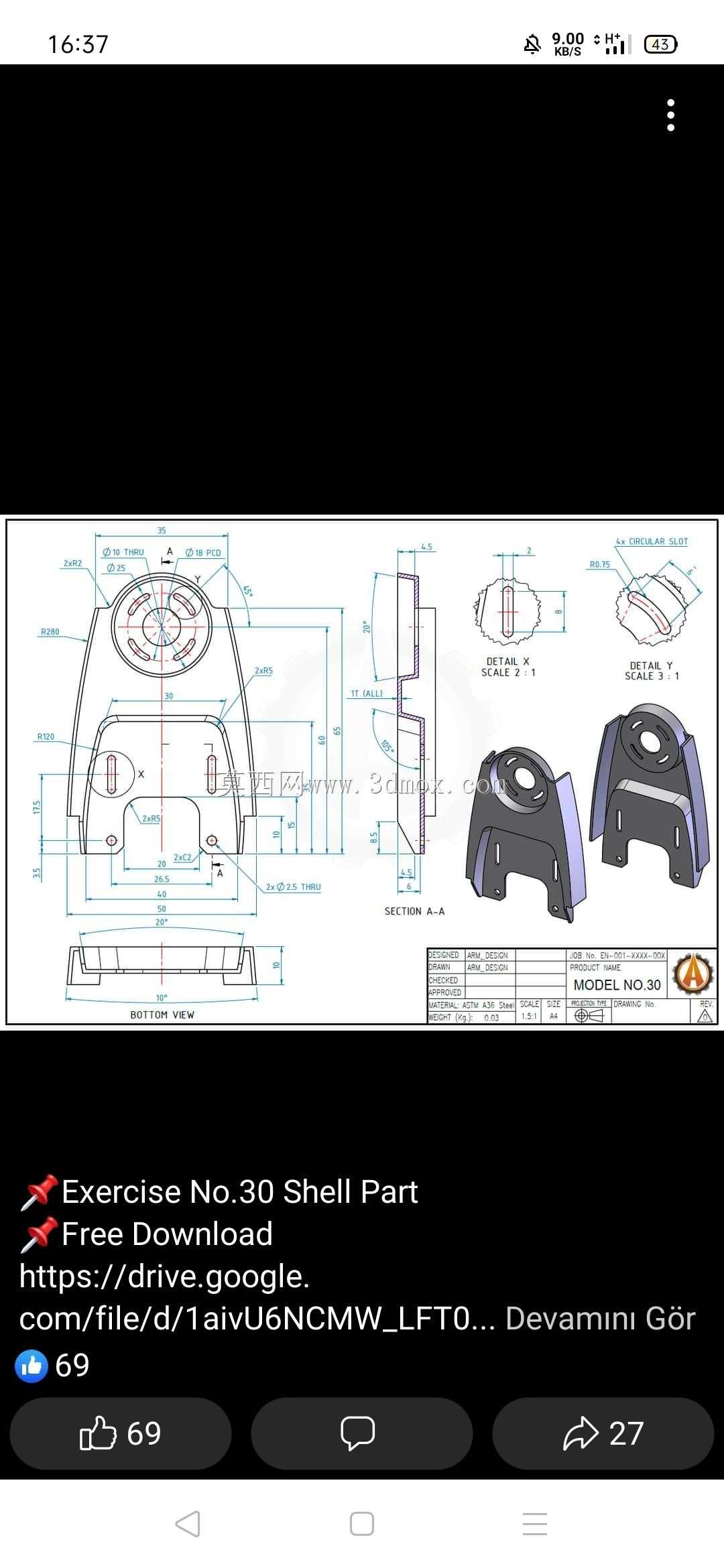

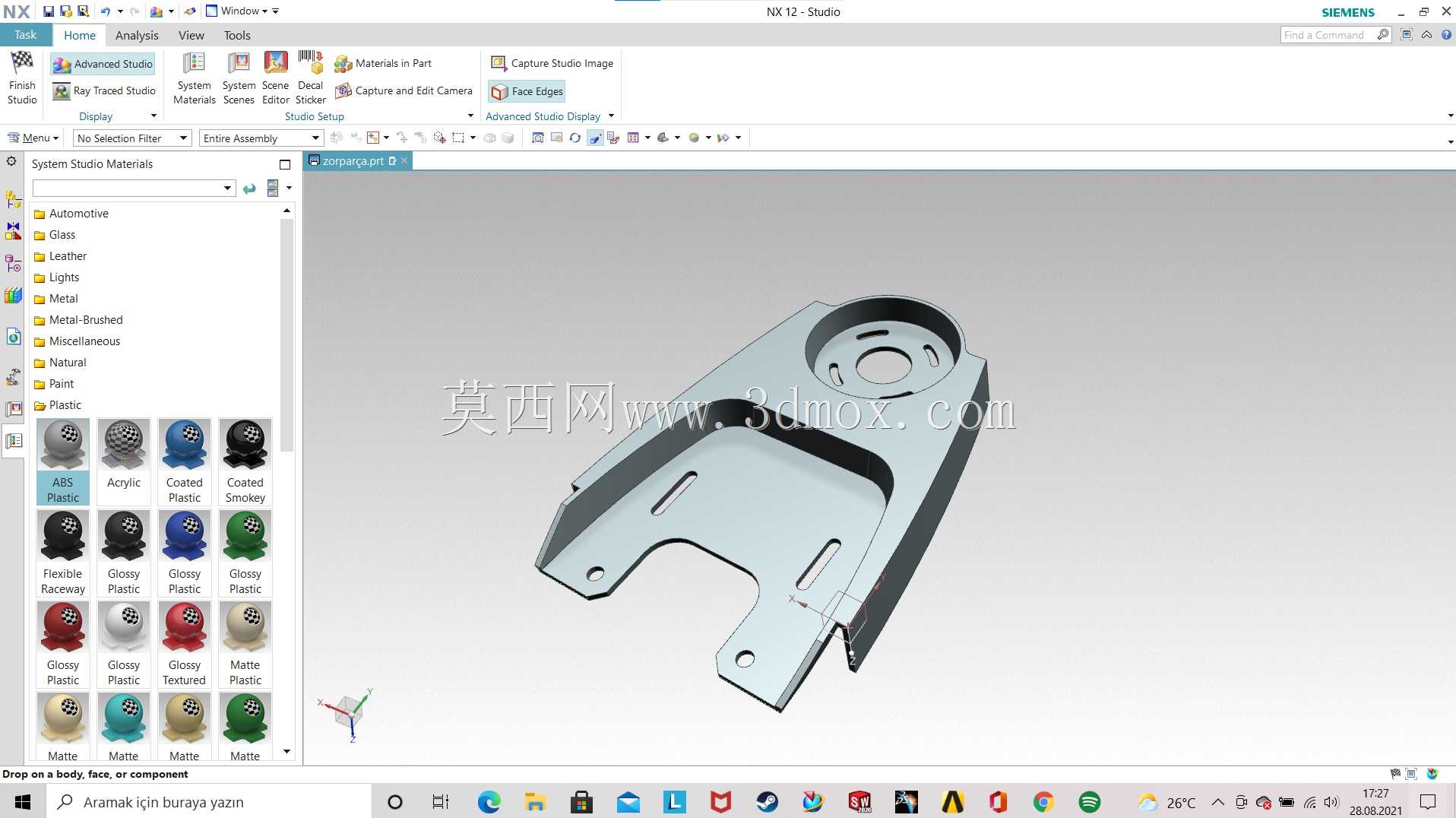

　　建模过程中先展开平板轮廓，再按折弯顺序依次建立两侧立边与上部沉台，折弯半径取板材厚度的一倍左右，兼顾冲压工艺可行性与成型后强度。安装边界需要重点核对：下部U型开口宽度匹配现场立柱凸台尺寸，两侧长圆孔的中心距要和安装板预钻孔位对齐，上部圆形沉台的内径与模块底座外径采用小间隙配合，保证模块放入后不出现明显晃量。零件整体呈不对称悬臂形态，承托区域靠近上部圆形工位，下部两个固定脚把载荷传递到基础安装面，折弯立边在悬臂方向形成加强筋效果，承受模块自重与低频振动时不易产生永久变形。

　　实际布线时，板面开槽还可用于捆扎带穿过，将附属信号线固定在支架背面，让机柜内部走线更规整，减少线缆与运动部件干涉的隐患。
