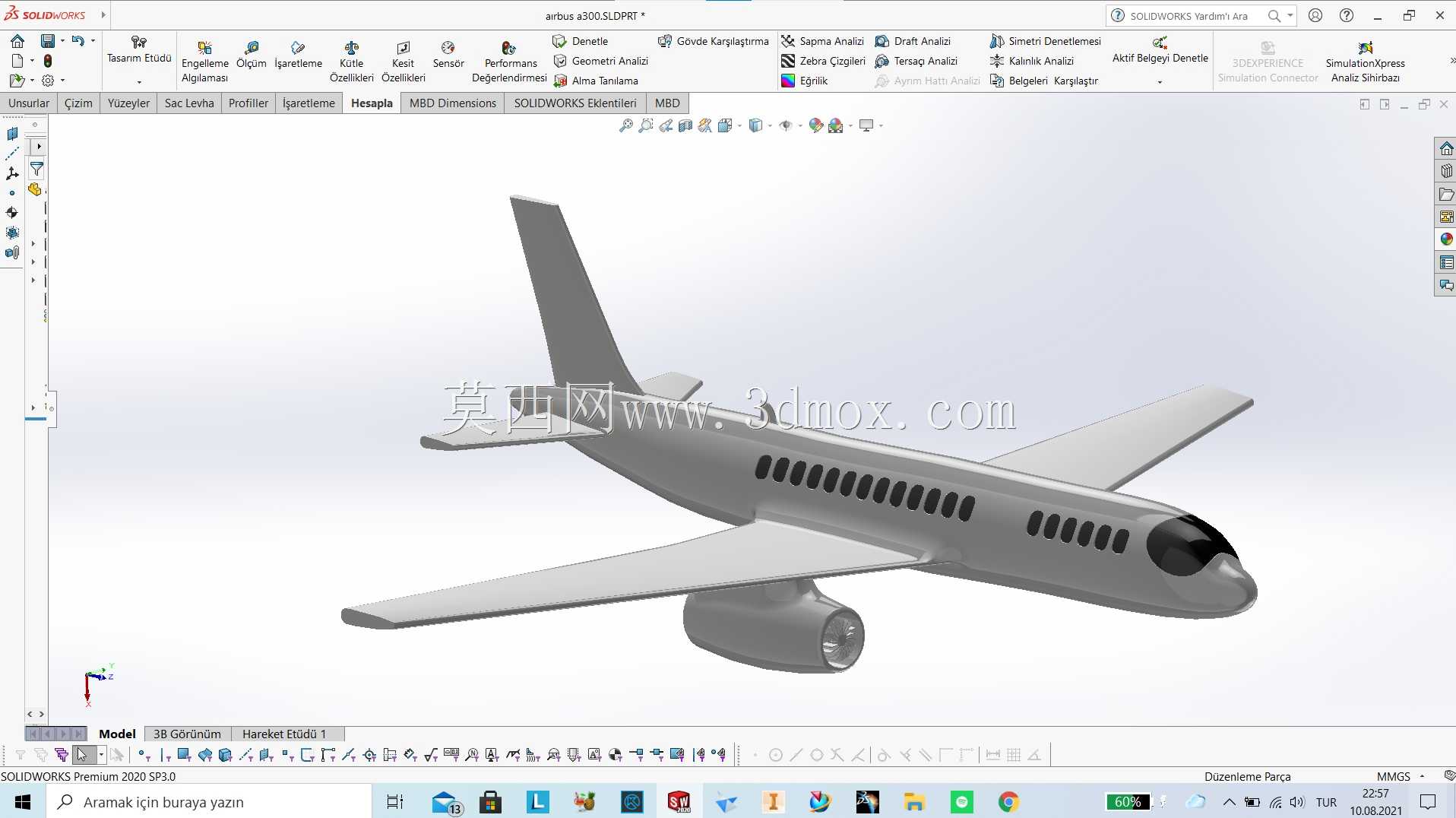

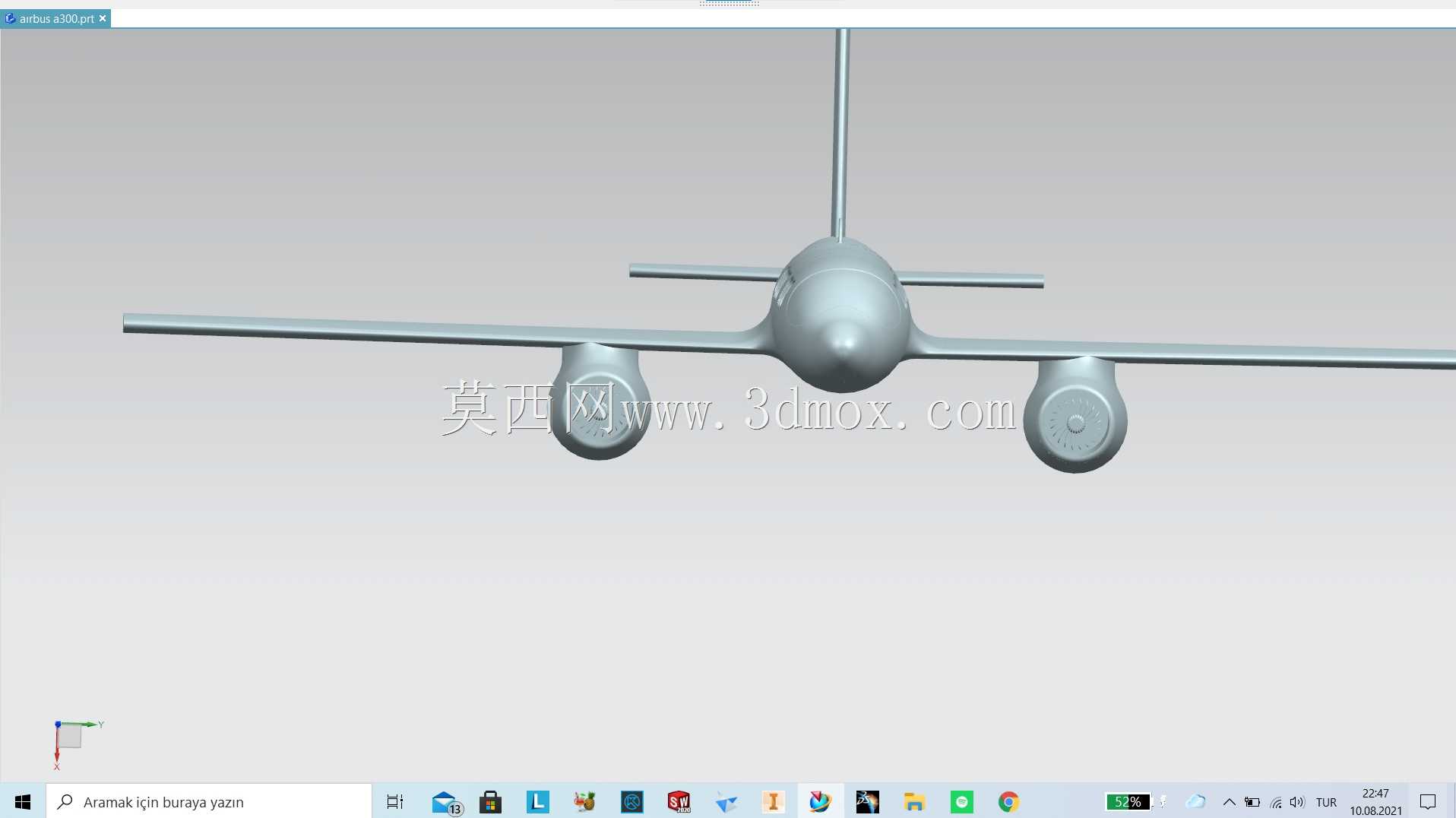

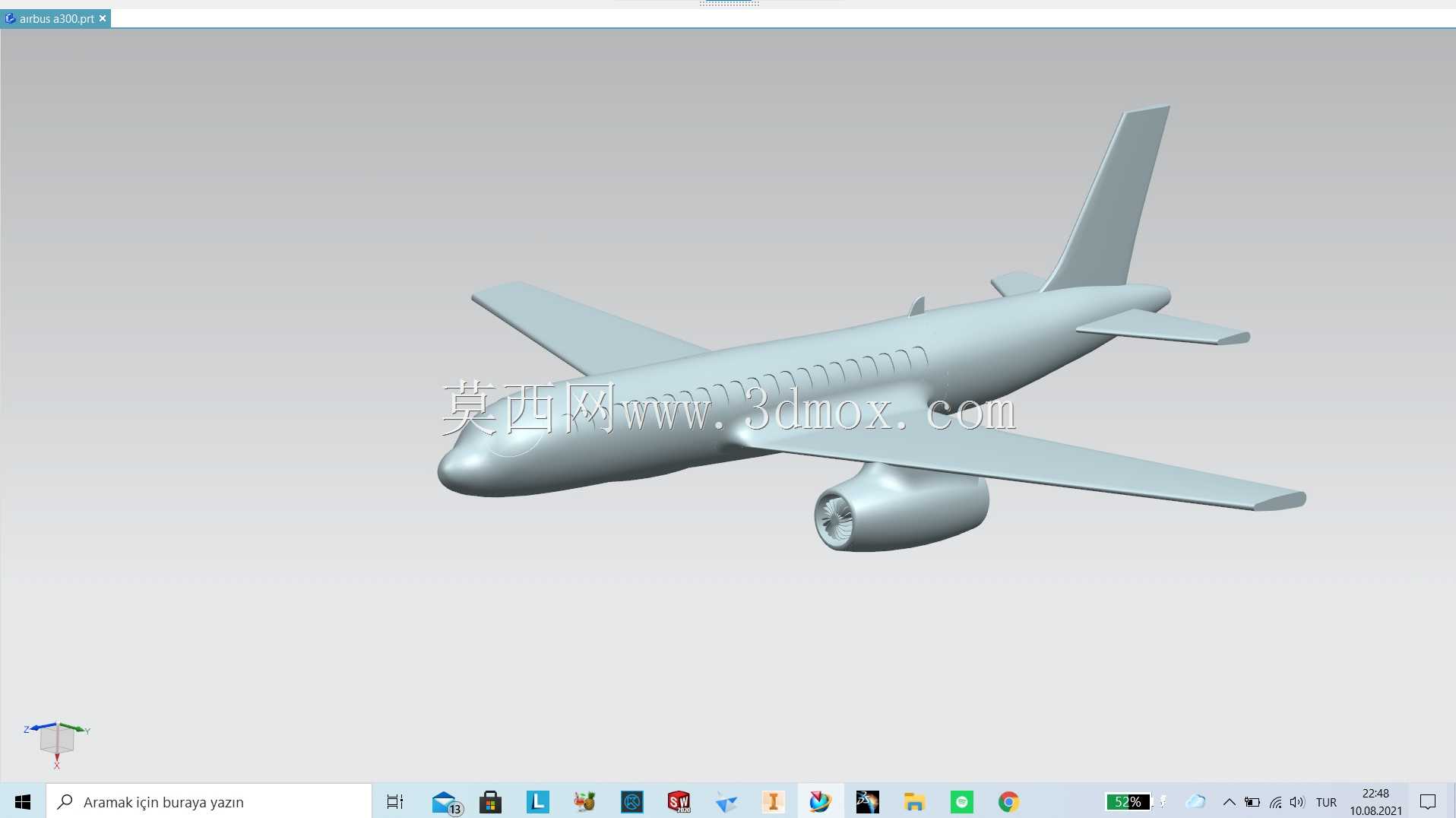

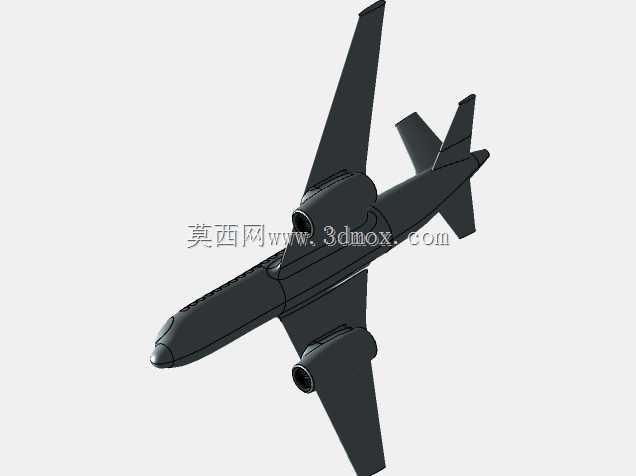

双发涡扇民航客机整机外观结构数模

　　该数模围绕150座级窄体干线民航机的整机外观与主体承力布局搭建，覆盖机头雷达罩、增压客舱段、后机身、垂直尾翼、水平尾翼、大展弦比后掠机翼、翼下吊挂涡扇发动机短舱等全部核心气动部件，可用于航空科普展示、机务实训教具开发、机场地面保障设备适配校核、航空类展馆展陈方案推演等场景。建模阶段优先还原真机的气动轮廓特征：机头采用连续变曲率的流线卵形曲面，从雷达罩后端平缓过渡至驾驶舱风挡区域，风挡框架的折线角度、侧风挡倾斜角度均参照真实干线客机的视界要求设置，避免曲面拼接出现硬棱破坏气动连续性；机身采用等直圆柱段搭配前后缓收缩锥段的布局，等直段长度占机身总长约六成，既保证客舱座椅布置的空间利用率，也能控制机身蒙皮的拉伸成型难度。

　　机翼为大后掠悬臂式下单翼，翼根处设置足够的整流包皮过渡区域，避免机翼与机身交接处出现气流分离陡变；翼下吊挂的两台大涵道比涡扇发动机短舱通过前倾挂架与机翼主梁连接，挂杆的倾斜角度兼顾发动机离地间隙与机翼载荷传递路径，短舱进气道唇口做圆滑椭圆修型，风扇机匣、反推装置外罩、尾喷口的分段分界均在数模中明确区分，尾椎延伸至后机身末端，配合垂尾、平尾形成完整的尾部安定面布局。从安装边界来看，整机翼展宽度、机身长度、垂尾顶端高度的比例关系严格参照真实窄体客机的停机尺寸约束，起落架舱预留位置对应前三点式起落架的收放空间，主起落架接头位于机翼后梁下方的机身加强框区域，前起落架布置在机头下方驾驶舱后段，可直接对接机场廊桥高度、滑行道转弯半径、

　　机库净空等场景的适配校核工作。建模过程中对机身曲面做了连续曲率检查，机翼与翼吊发动机的相对位置避开了襟翼滑轨的运动包络，水平尾翼与垂直尾翼的交接处设置角式整流块，尾翼舵面的分区边线也做了清晰标识，既可以作为外观渲染、气动演示的基础载体，也能为航空类专业的结构课程设计提供整机布局参考，帮助设计人员快速理解干线客机各部件的位置约束、载荷传递逻辑与地面保障适配要点。
