桌面便携轴流风机防护网罩整机结构

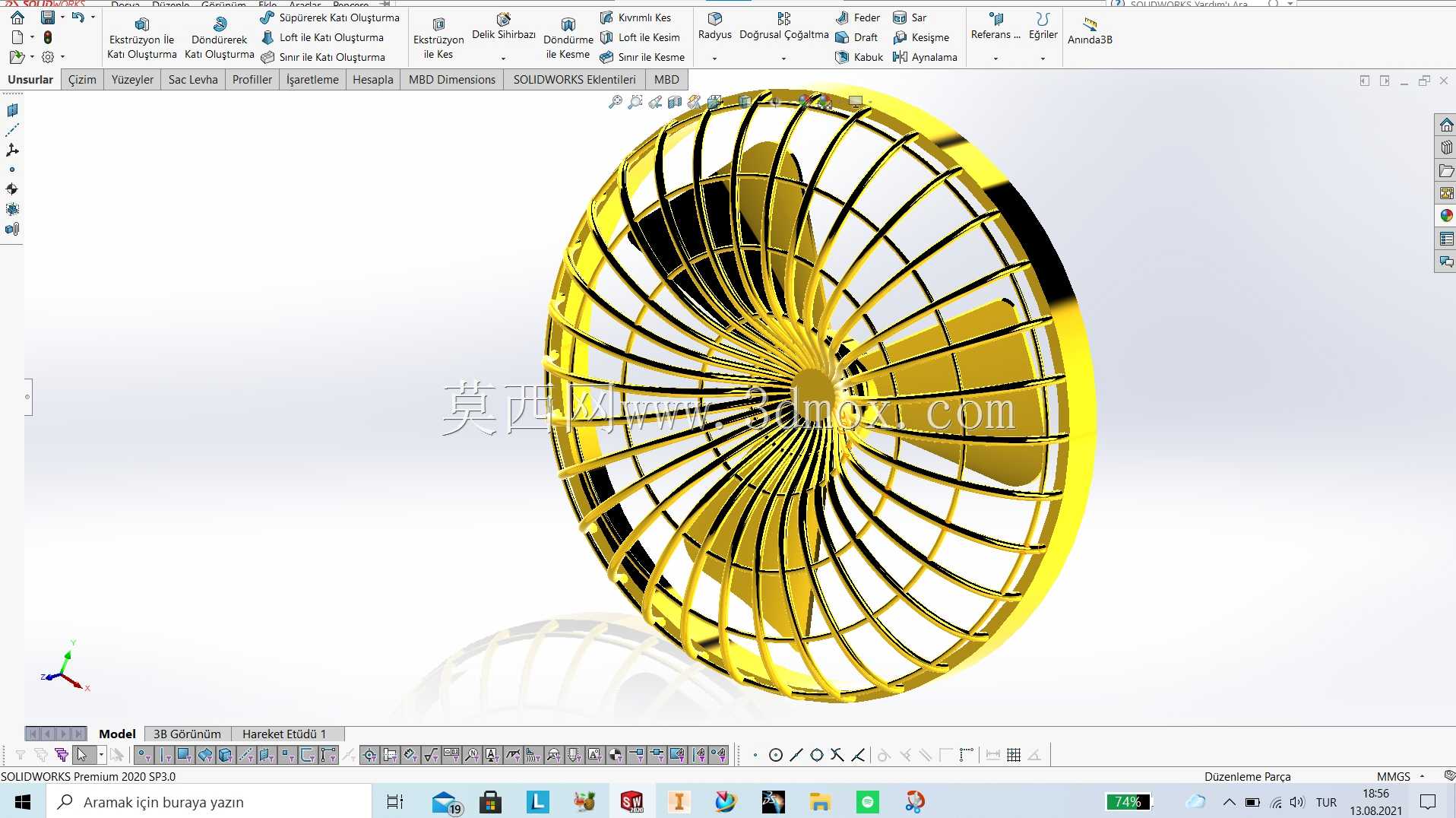

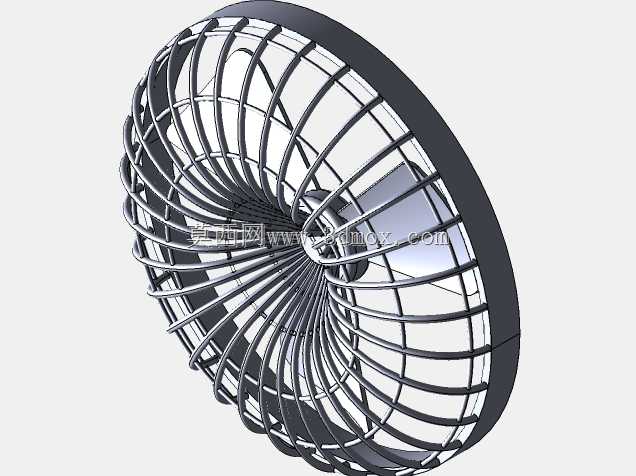

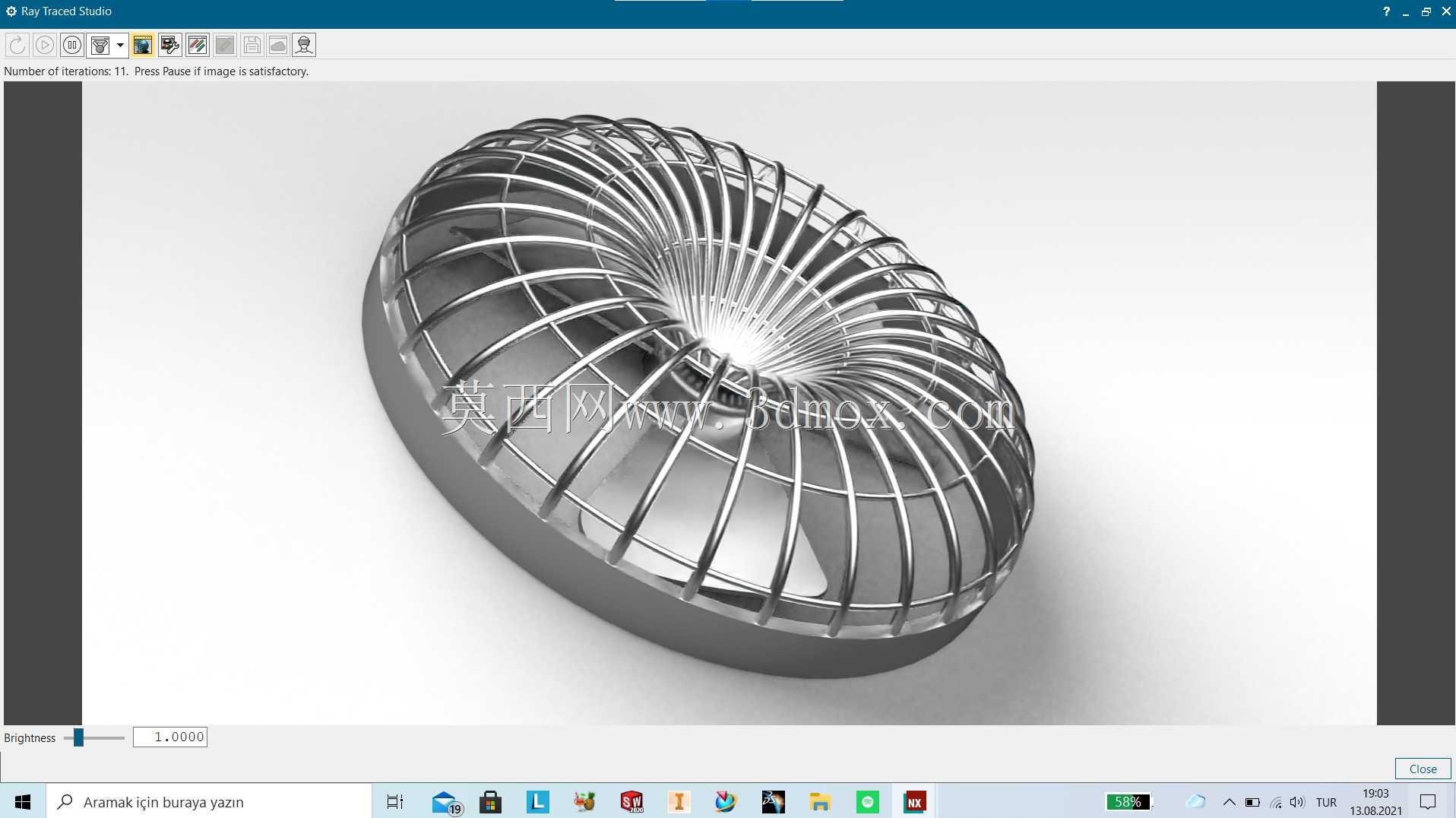

　　该结构面向近距离桌面送风场景，常见于办公工位、学习桌面、床头小范围空气循环等位置。整机采用圆形轴流布局，前部由密集弧形金属质感栅条形成防护网，既限制手指接触旋转扇叶，又尽量降低气流通过时的遮挡面积。网罩并非简单平面圆环，而是沿进风方向形成浅碗状包覆曲面，栅条从外圈向中心轮毂放射汇聚，在视觉上形成连续螺旋感，同时承担抗冲击和保持气流导向的作用。

　　从功能拆分看，产品核心由外框、前防护栅、后支撑环、中心轮毂、扇叶及内部驱动安装位组成。外框承担整机轮廓约束，厚度方向需要容纳电机、扇叶旋转半径和网罩深度；中心轮毂位于风道中央，用于固定动力部件并与扇叶根部连接。扇叶采用多叶片曲面造型，叶片前缘、后缘及叶尖与内圈之间保留均匀间隙，避免旋转干涉。设计时需重点核对叶尖扫掠圆与网罩内壁的安全距离，尤其在塑料件受热变形、装配公差累积或轻微跌落之后，仍应保证叶片不擦碰外框。

　　外形边界以矮圆柱式圆盘为基础，正面投影接近正圆，轴向深度明显小于传统落地扇，适合放置在狭窄台面。安装边界主要集中在底部支撑区域和背部电机容纳区：底部需要保证放置平面接触稳定，重心落在支撑范围以内；背部则要预留电机轴线、线束走向和开关或充电接口的空间。若用于夹扇、壁挂或支架衍生版本，外框后侧还应预留连接耳、螺钉柱或卡扣位，并校核支架受力后网罩是否产生明显变形。

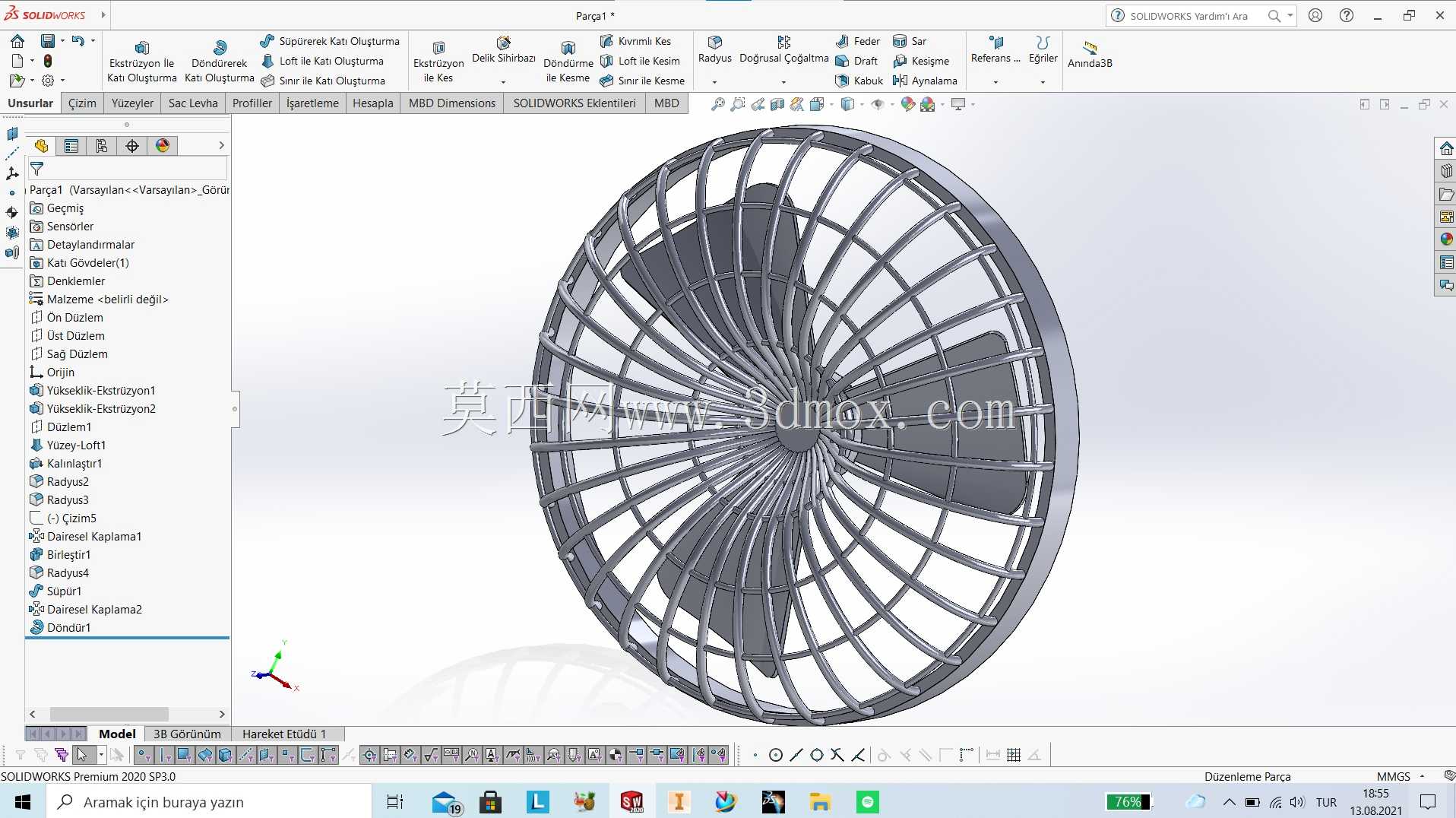

　　建模思路上，可先确定风道直径、轮毂直径和整机厚度，再建立旋转基准轴。扇叶通过叶根、叶中、叶尖多个截面控制弯扭角度，使气流在旋转时沿轴向加速；网罩栅条适合沿圆周阵列生成，单根杆件需同时满足防护间距、曲率过渡和外观连续性。外框与网罩交汇处应设置圆角或加强过渡，避免应力集中。整机装配时要保证前后罩同心，扇叶旋转平面与电机轴垂直，防护栅间距满足小件误入防护需求。该结构不仅可作为小型通风设备外观方案，也适合用于小家电结构评审、风轮间隙检查、注塑件壁厚规划和桌面装配干涉验证。
