带径向接口的盘状壳体端盖结构

　　该结构属于盘状壳体类零件，整体呈浅碗形，中心区域下沉形成容纳腔，外缘周向均布带孔安装耳，可通过螺栓或卡扣固定到配套基座上。壳体背面布置放射状加强筋，从中心凸台向外缘延伸，在不显著增加壁厚的前提下提升盘面抗弯刚度，降低注塑成型时的缩痕风险。

　　从使用场景看，这类端盖常见于小型风机、泵体、过滤装置或管路转接设备，既承担外部防护作用，也通过中心管状接口实现流体或气流的导入、导出。侧面伸出的圆柱接口可与软管、硬管或快接接头配合，接口根部做加厚过渡，避免装配拧紧或管路受拉时产生应力集中。

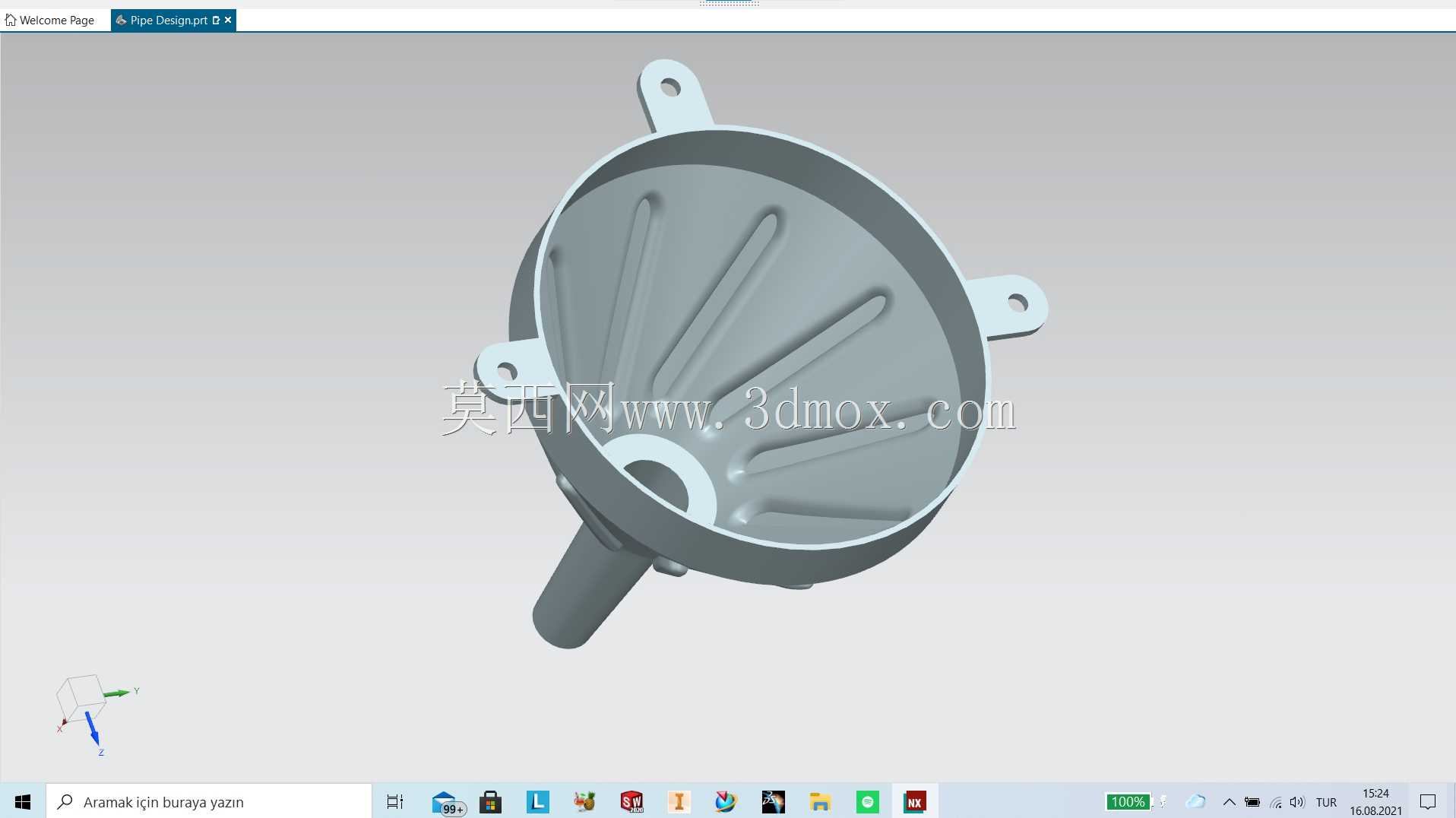

　　建模时先以旋转特征生成碗状主体，再在草绘中确定三个安装耳的周向角度与孔径，保证孔位相对于中心接口的位置度。放射筋采用阵列方式处理，筋条高度随盘面曲率变化，端部与外缘侧壁融合；安装耳与主体交接处设置圆角，使载荷能够沿壁面平滑传递。中心接口的内径、外径和伸出长度需要根据对接管路规格确定，接口端面保留平直配合面，便于密封件贴合。

　　安装边界方面，盘体最大外径决定了设备外侧所需的避让空间，耳座孔位形成螺栓分布圆，装配时工具需在耳座外侧留有操作余量。侧向接口的轴线高度会影响管路走向，若设备靠近墙板或机架，应校核接口与周边结构的最小间隙。壳体壁厚建议沿周向保持均匀，筋厚控制在主壁厚的一定比例以内，以兼顾成型工艺和结构强度。

　　结构细节上，耳座孔可设计为光孔或沉孔，光孔适合穿螺栓锁紧，沉孔则能降低螺钉头部突出量。盘面内侧的加强筋不仅提高承压能力，也能抑制薄壁区域在振动工况下的变形。中心凸台围绕接口设置，既增加接口连接长度，又为密封和嵌件安装提供定位面。整体造型兼顾了防护、连接、密封和装配可达性，适合在小尺寸流体设备、通风组件以及通用机械端盖部位使用。
