四孔带加强筋法兰轴承座连接支座

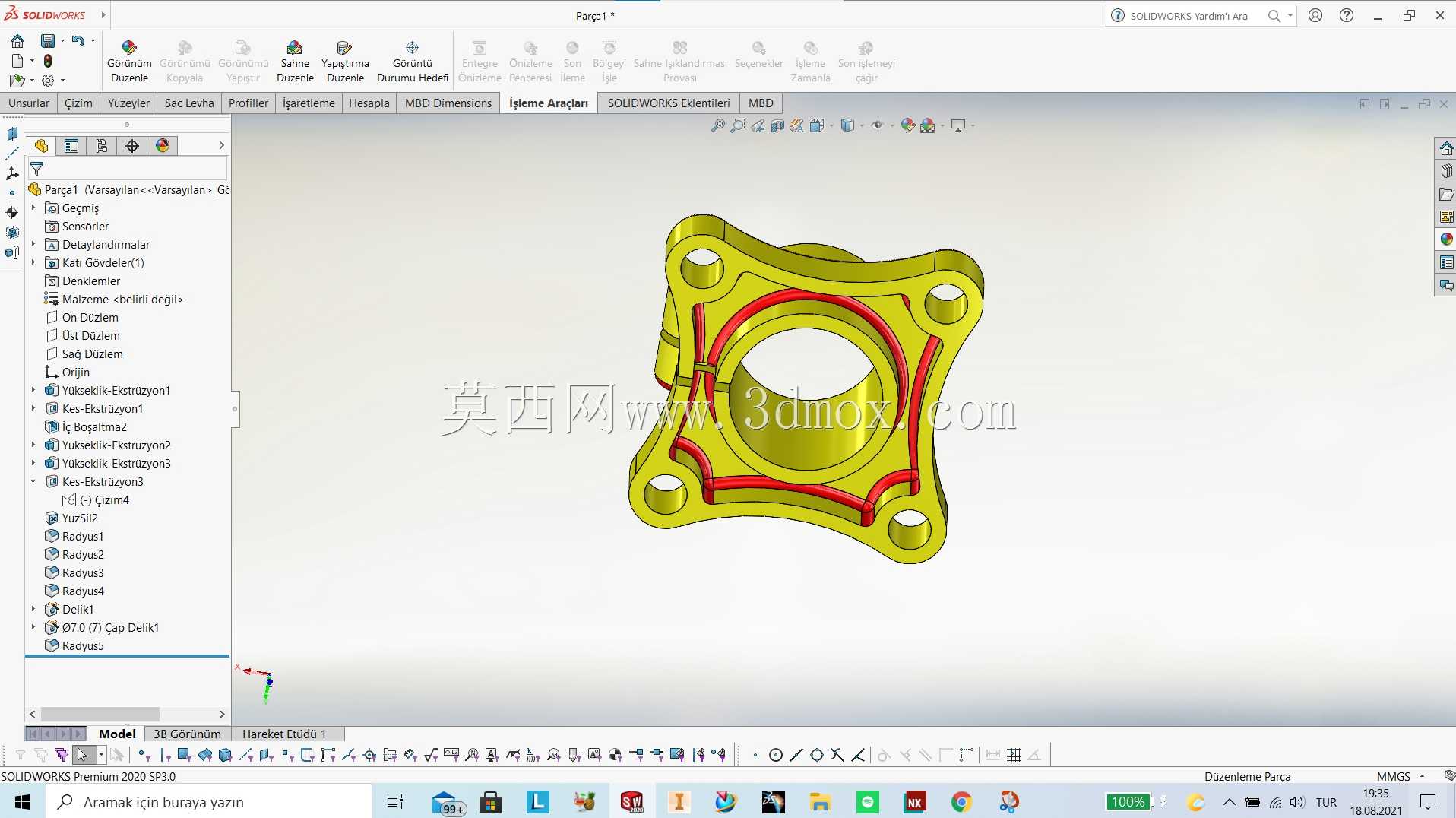

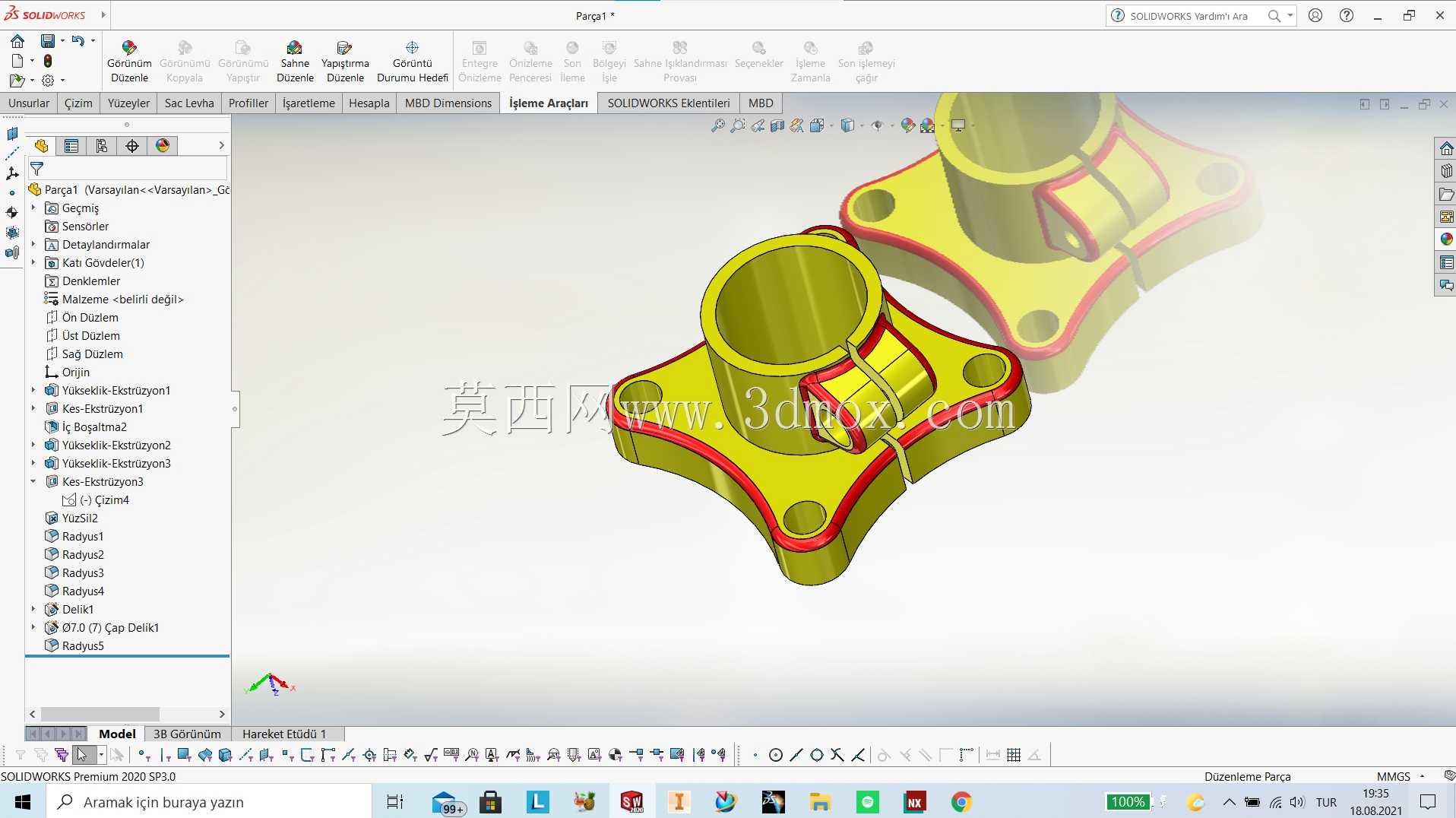

　　该零件属于典型的法兰式安装支撑构件，整体采用四角带安装通孔的菱形法兰盘结构，中心设置大直径贯通轴孔，孔周延伸出凸起的环形轴套，用于容纳轴承或者穿装传动轴，为旋转轴系提供径向定位与轴向支撑。法兰盘四个角位分别加工同轴沉头安装孔，可直接穿过螺栓将整个支座固定在设备机架、墙板或者配套基座平面上，沉孔结构能够容纳螺栓头部，保证安装后支座端面无突出干涉，相邻设备部件可以紧贴法兰外侧布置，压缩整机装配空间。

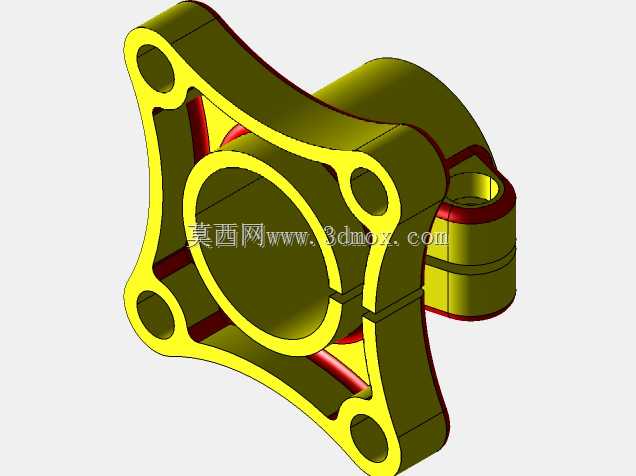

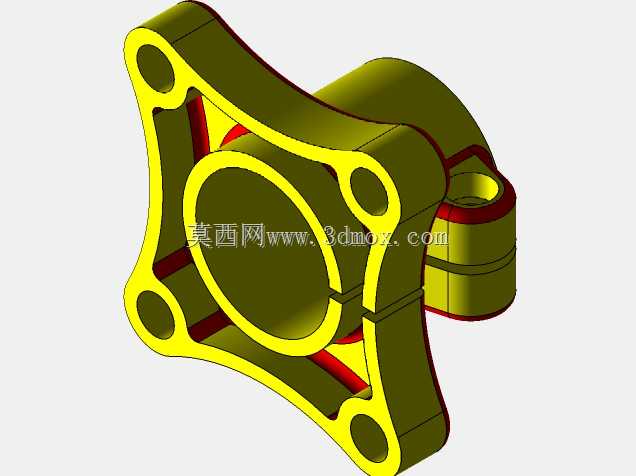

　　零件本体在中心轴套与四角安装凸台之间，布置了四条沿对角线走向的凸起加强筋，筋条从中心环形轴套外壁平滑过渡延伸至四角安装孔周边，将轴套承受的径向载荷、轴系运转产生的振动载荷直接传导至四个螺栓固定点，避免法兰平板区域出现应力集中，大幅提升支座的抗弯、抗扭刚度，在承受较重轴端负载或者交变冲击载荷时，法兰盘面不会发生翘曲变形，中心轴孔的同轴度可以长期保持稳定。

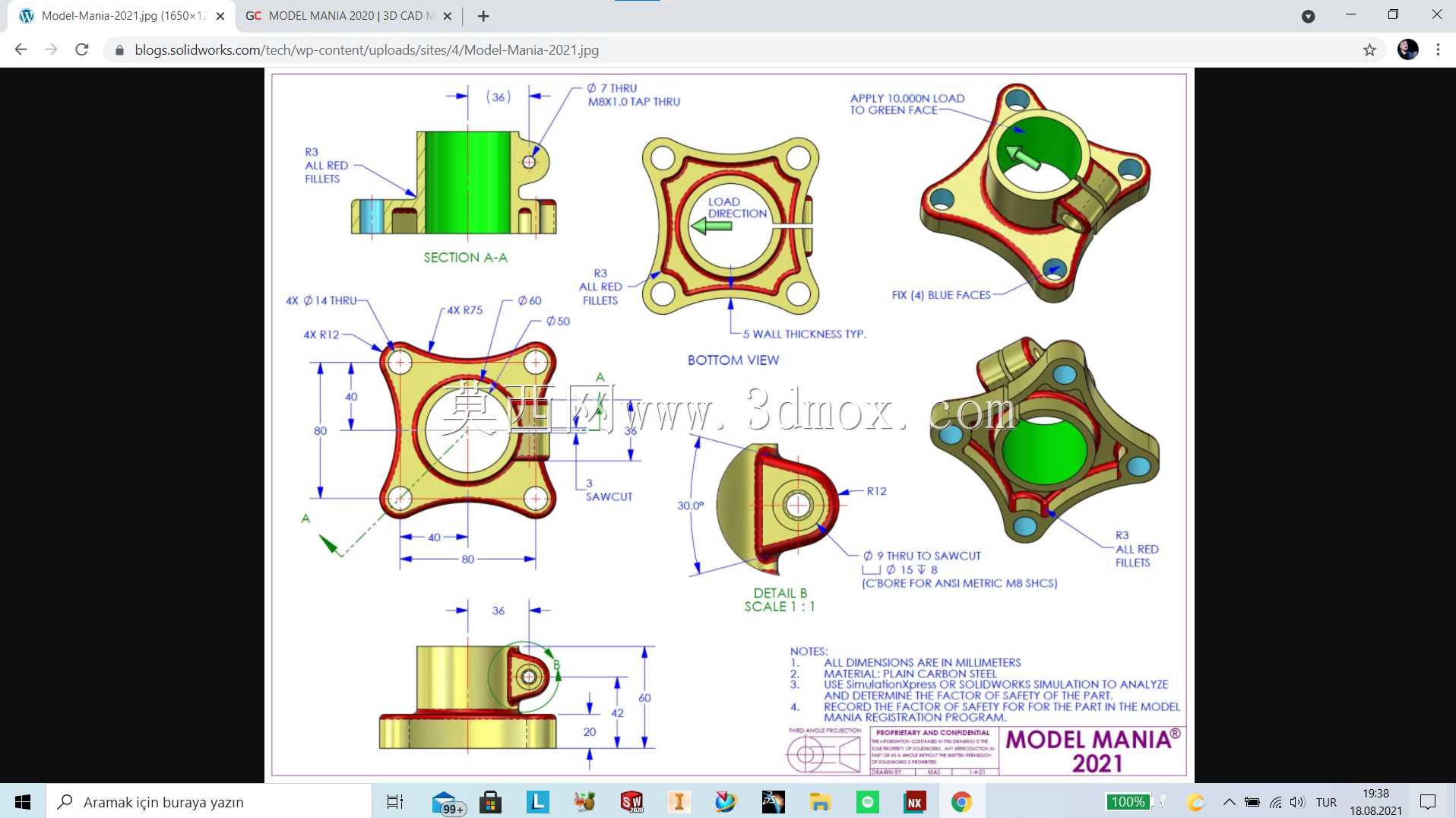

　　从实际应用场景来看，这类支撑支座广泛用在轻工输送设备、小型自动化生产线、桌面级加工装置以及改装传动机构当中，既可以作为立式传动轴的下端支撑座，承载轴上带轮、链轮的张紧力，也可以倒装在设备面板上方，作为伸出轴的导向支撑，限制轴端运转时的径向跳动。设计阶段首先确定中心轴孔的配合尺寸，根据所选轴承的外径预留公差配合量，轴套的轴向高度按照轴承的装配宽度设定，保证轴承装入后端面可以贴合轴套台阶，实现轴向定位；随后根据安装面的可用空间确定法兰外轮廓的长宽边界，四个安装孔的孔距匹配标准机架的螺孔间距，方便直接互换安装。建模过程中所有转角位置都做了圆角过渡，消除直角处的应力集中隐患，壁厚分布均匀，既可以采用铸造成型后机加工孔位，也可以直接用铝合金板材铣削加工，适配不同批量的生产需求，安装时只需保证对接基座平面的平面度，锁紧四角螺栓后即可完成轴系支撑的装配，无需额外复杂调校。
