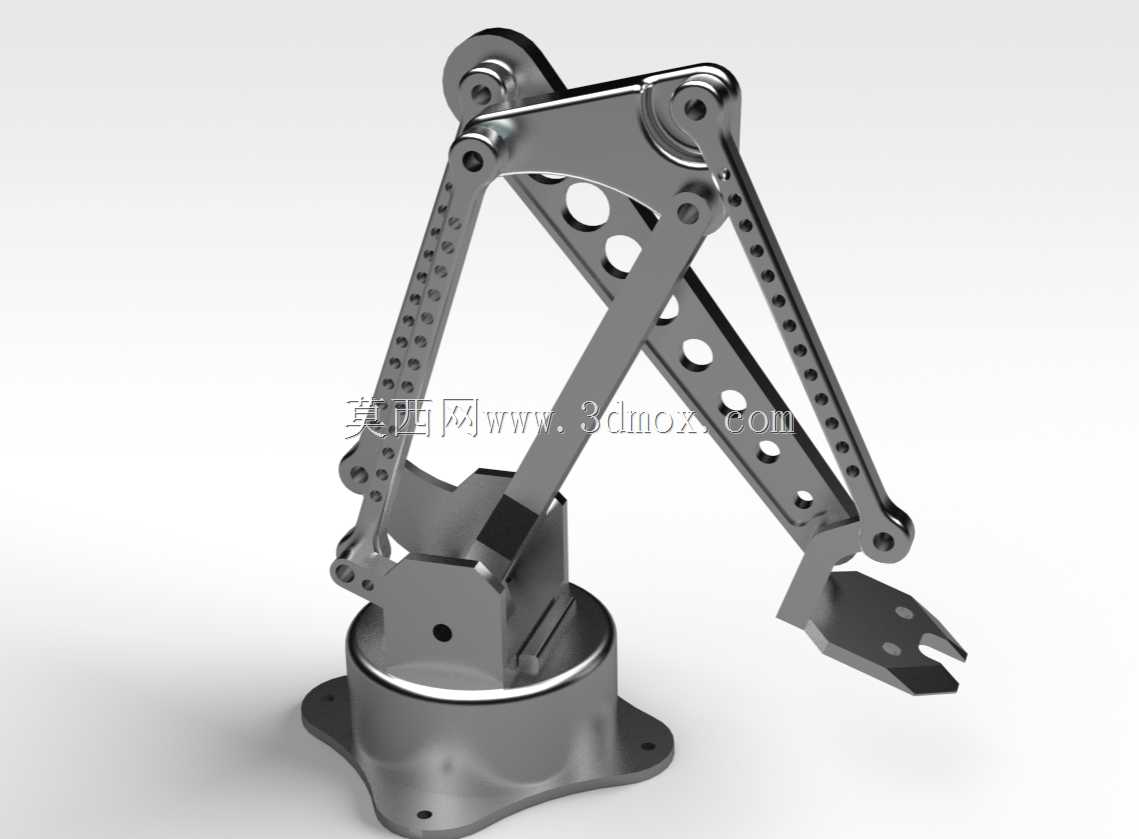

多关节连杆式机械夹持臂结构

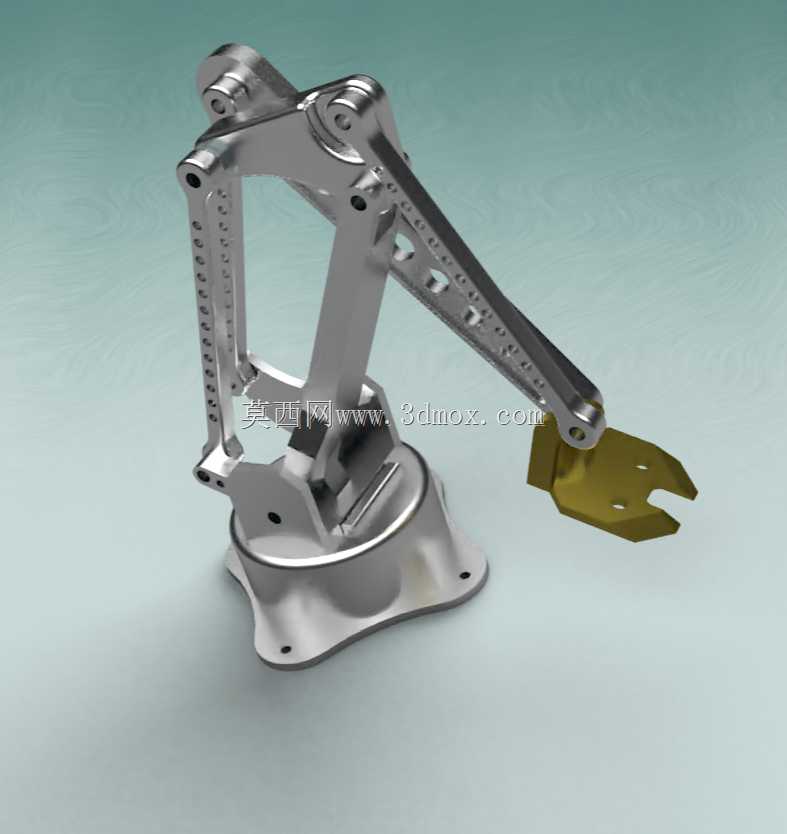

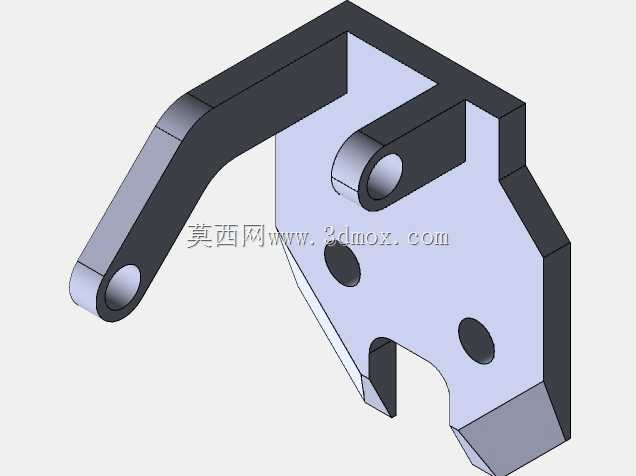

　　这套多关节机械臂结构面向轻载工位的取放、搬运与上下料场景，常见于3C装配线、实验教学平台、小型分拣单元以及桌面自动化设备中。末端采用叉形夹持件，可配合夹爪、吸盘或工装快换接口完成零件拾取、工位转移和姿态调整；底座通过法兰面与安装台面连接，适合固定在工作台、输送线旁或移动式小车上使用。

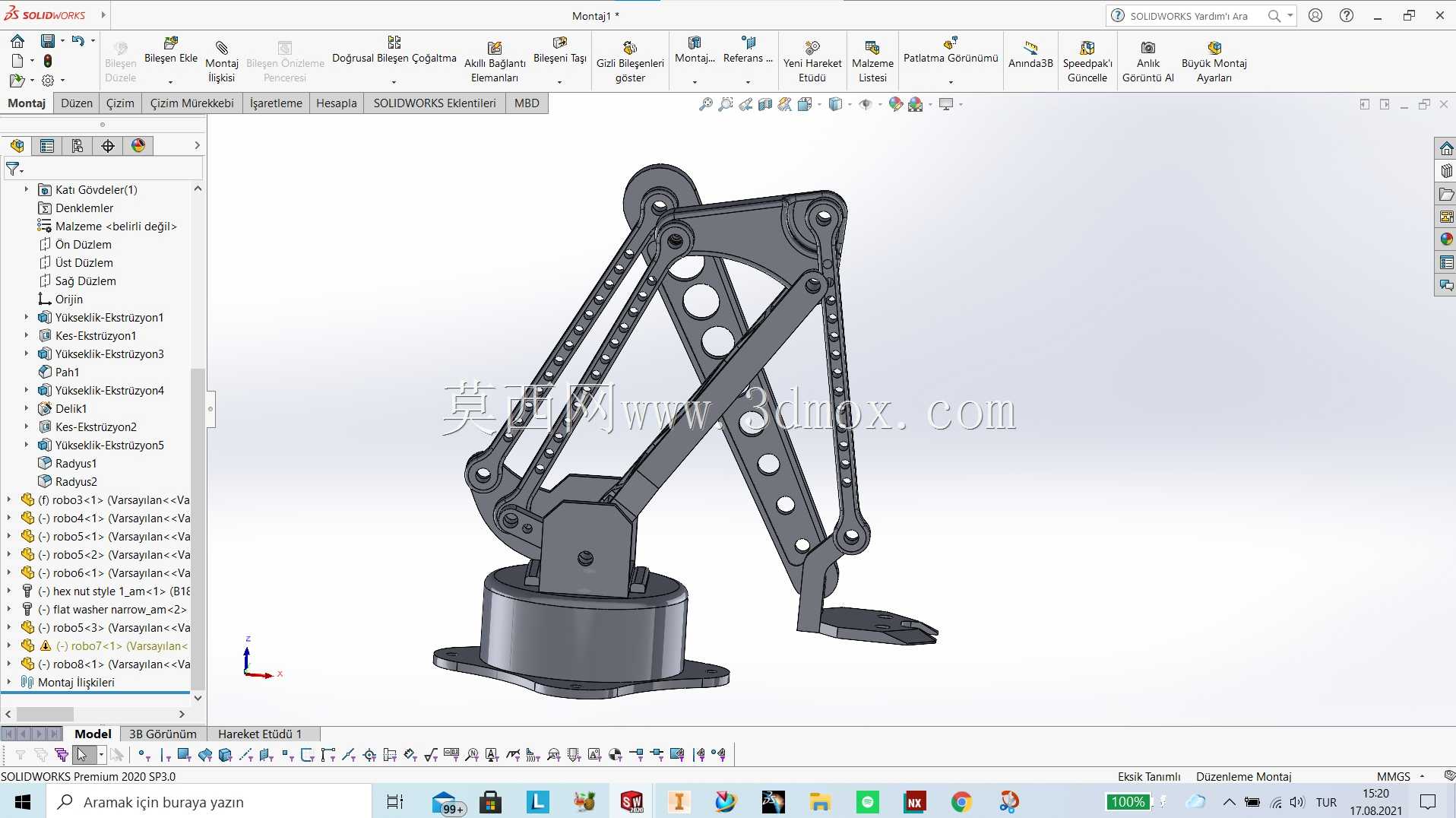

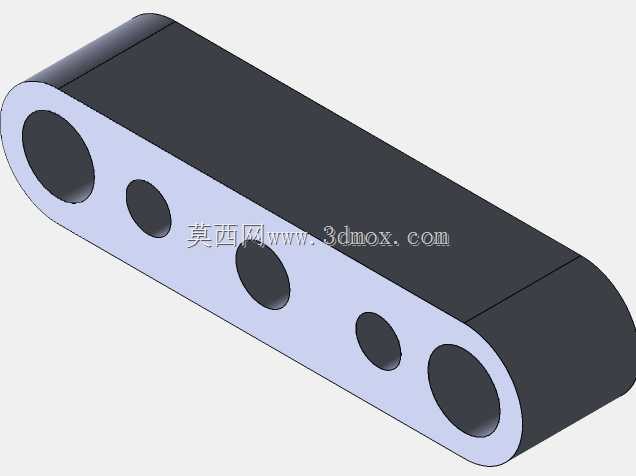

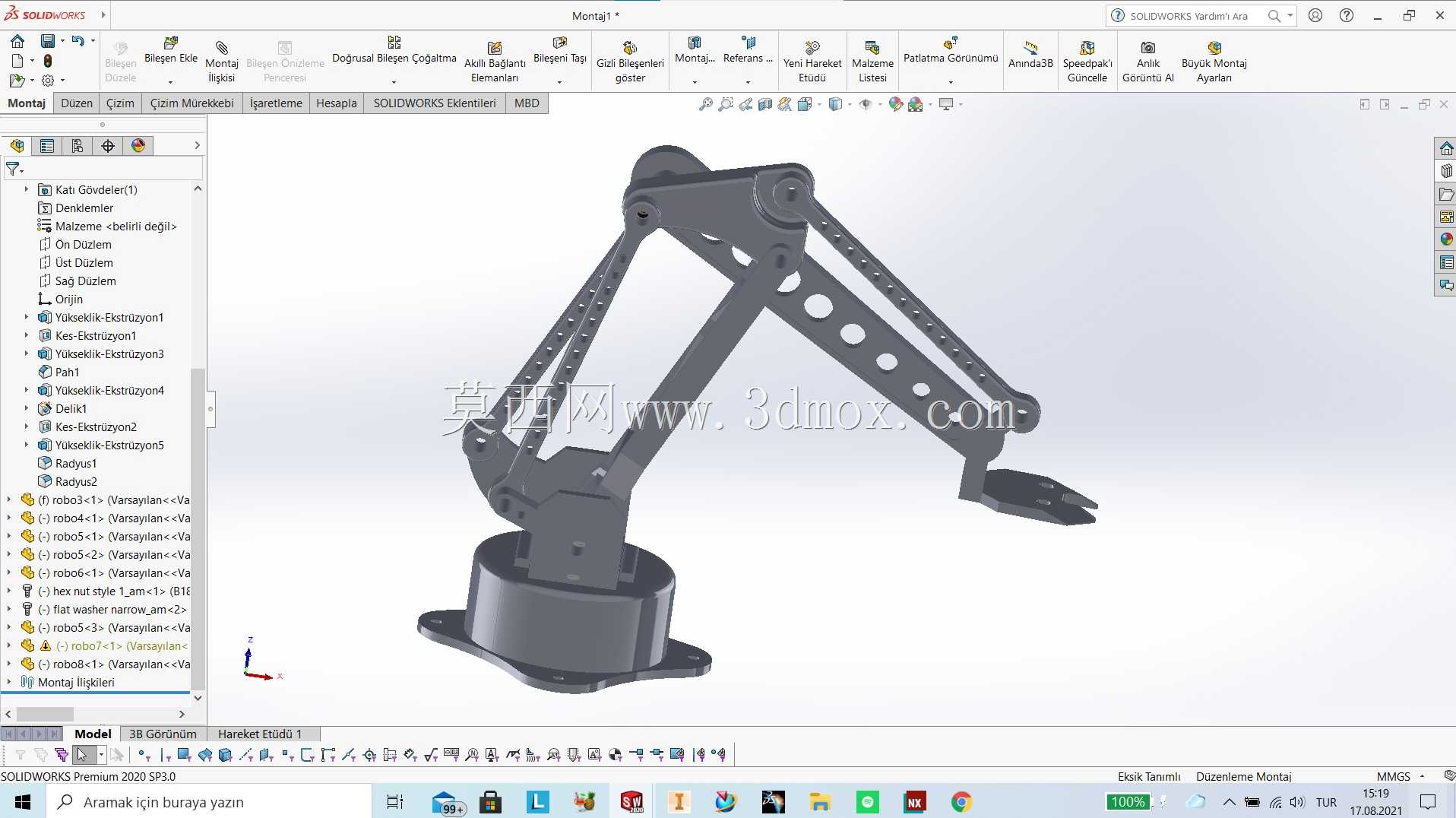

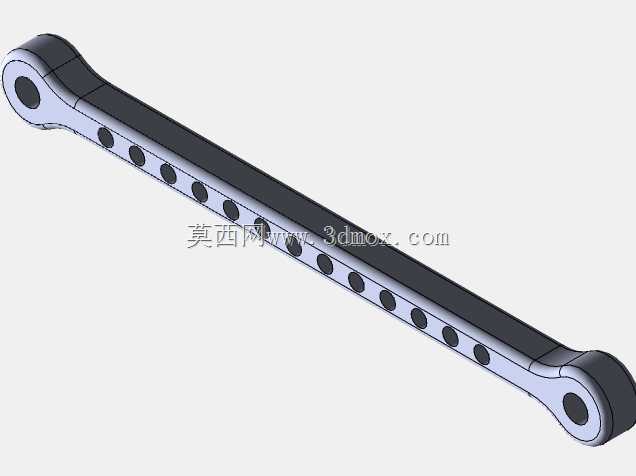

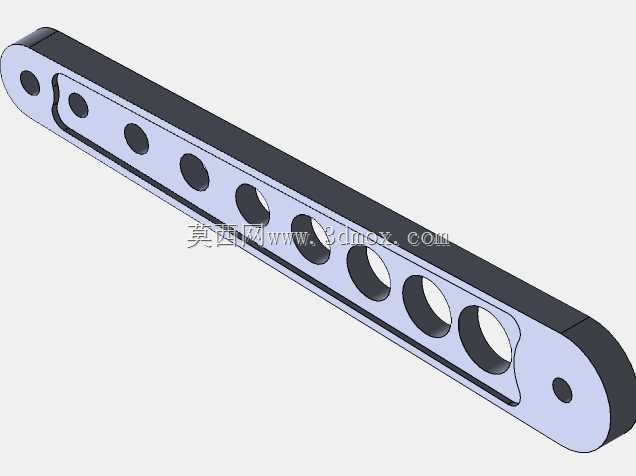

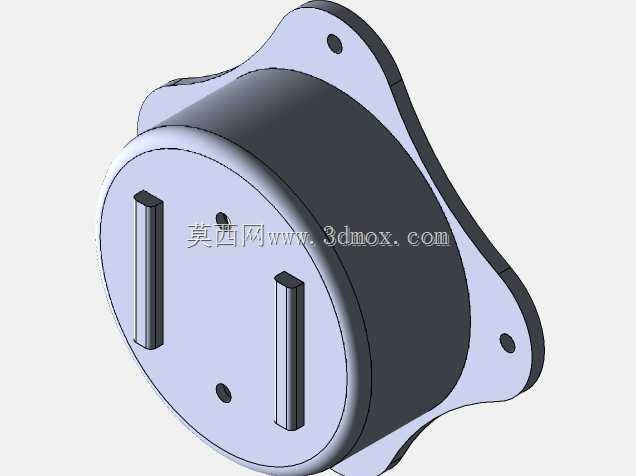

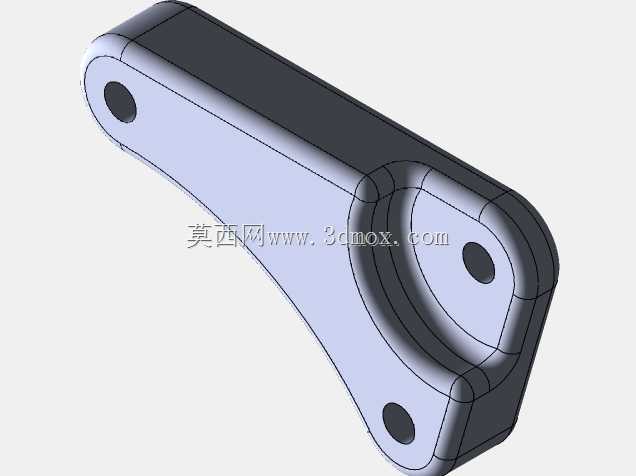

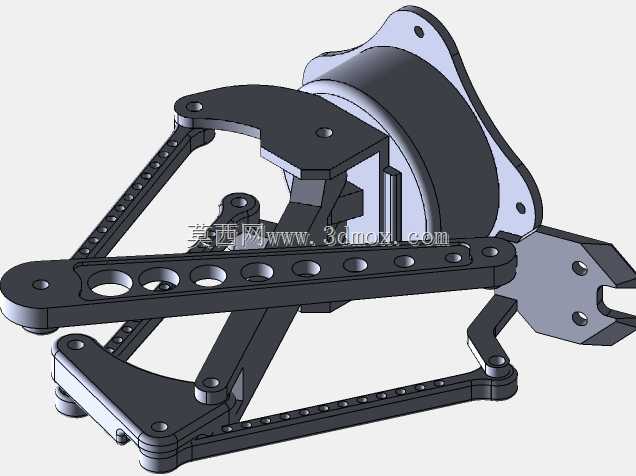

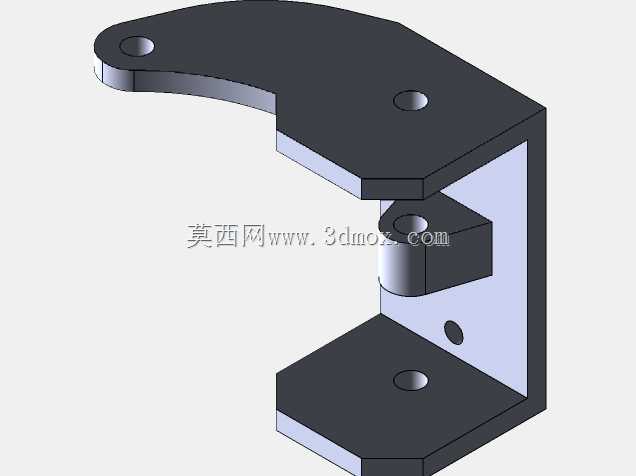

　　从结构布置看，臂体采用串联连杆形式，大臂与小臂之间通过铰接轴传递运动，关节处预留轴承安装位和紧固件孔位，能够保证回转间隙可控。连杆侧板上开设了多组减重孔，在不明显削弱抗弯截面的前提下降低运动件质量，从而减小驱动端的惯量负担。底座为圆盘式支撑结构，外缘布置安装孔，既可以承担整机倾覆力矩，也方便现场对中固定。

　　设计思路上，该方案优先保证运动包络与刚性之间的平衡。长臂展开后可覆盖较大的水平作业半径，收拢时又能控制整机占地；各铰接点的轴线尽量保持平行，使平面运动关系清晰，便于进行运动学校核和轨迹规划。臂体截面以板件拼接和加强筋过渡为主，在受力较大的关节根部增加凸台与圆角，避免应力集中；末端执行器连接区保留螺接面，可根据工件形状更换不同夹具。

　　安装边界方面，底座轮廓决定了设备在台面上的最小固定范围，周边需留出臂体旋转和小臂摆动空间，避免与护罩、料盘或相邻机构发生干涉。竖直方向上，大臂仰起时会形成较高轮廓，布线和气管应沿连杆内侧或关节附近布置，并预留弯曲余量。若用于高速循环工位，还需结合关节扭矩、末端负载和悬臂长度复核驱动选型；若用于教学或演示，则可直接作为四轴/多轴机器人机构原理、连杆传动和轻量化设计的参考对象。整体结构把支撑、传动、减重和末端扩展集中在同一套臂架中，工程改动空间较充分。
