石材侧边磨抛输送定位工装台

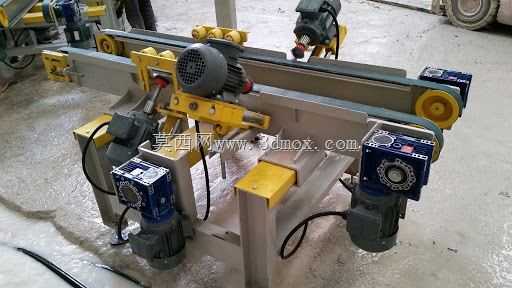

　　这套结构面向大理石、人造石等长条板材的侧边加工工位，核心解决磨边、倒角或抛光工序中工件连续进给与侧向定位的问题。现场通常将其布置在磨头单元前方或与磨抛主机串联，板材由上游上料段进入台面后，依靠上方红色带式输送机构提供纵向进给动力，两侧可调挡块与夹持件约束板材横向位置，使待加工侧边以稳定姿态贴靠磨轮或抛光轮，避免人工推送产生的跑偏、啃边和进给不均。

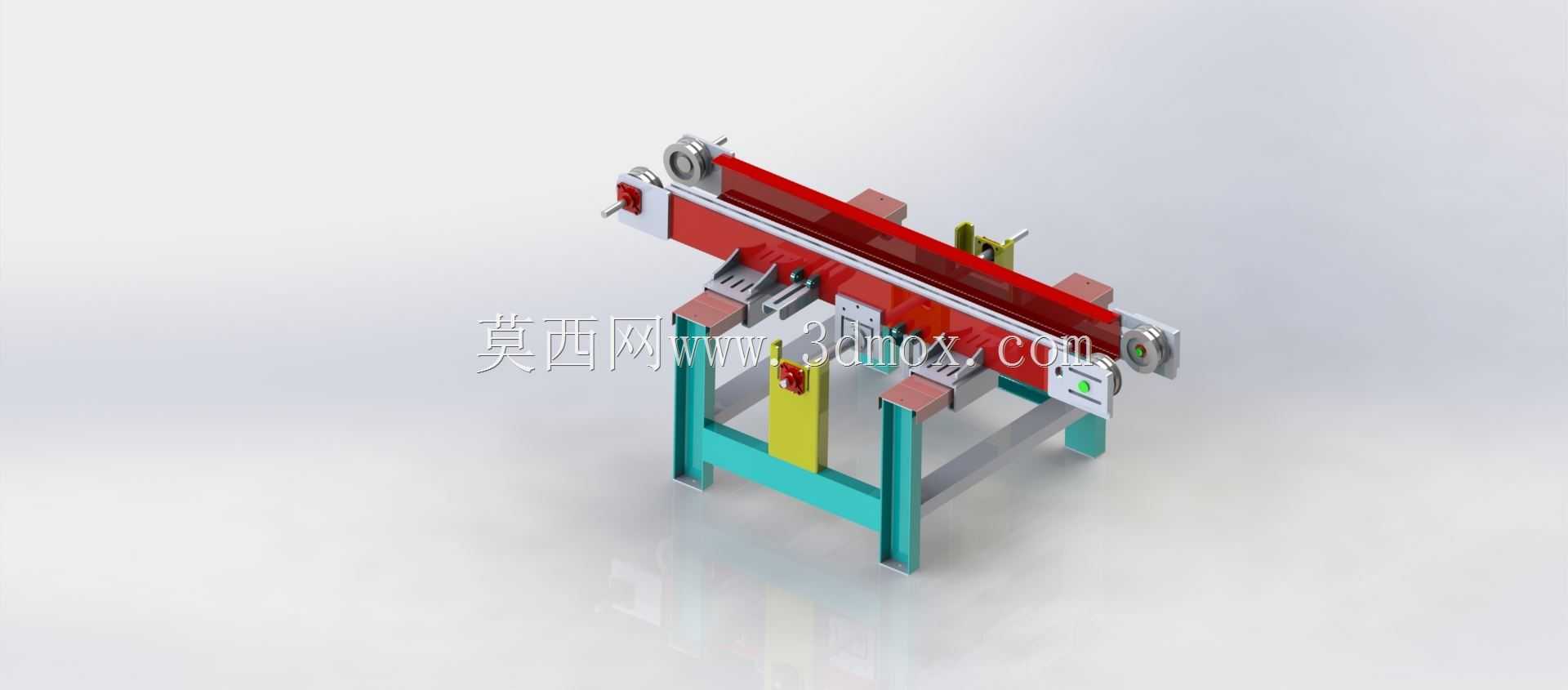

　　从布局看，设备采用立式框架加水平输送梁的形式。青绿色焊接机架承担整机载荷，四根支腿落在车间地面，支腿间距与横梁跨度决定了安装占地边界；建模时需要重点控制支腿底面到输送面的高度、输送梁有效长度以及两侧调节机构的外伸范围，这些尺寸直接影响与上下游辊道、磨头主轴中心和防护围挡的对接。机架上部布置长条形输送梁，梁体沿板材进给方向延伸，带面高度即工件支撑基准，选型和装配时应保证该基准与磨头切削中心在同一工作平面内。

　　输送部分以主动辊、从动辊和环形砂带/皮带组成，端部辊筒安装在梁体两端，张紧与同轴度通过端板调节。红色护罩覆盖带体上方及侧部，既减少磨屑、冷却水飞溅，也为检修时识别运动边界提供参照。板材进入后，带面摩擦带动工件前进，进给速度需与磨轮粒度、抛光压力匹配；粗磨阶段可降低速度以保证去除量，精抛阶段则提高速度并减小压持力，降低表面烧蚀和波纹风险。

　　定位与夹持是该工装的设计重点。梁体两侧设置多组立式挡块、侧向压块和调节支座，部分零件采用黄色、灰色区分功能模块。挡块工作面构成板材侧边导向基准，压块通过螺钉或槽孔实现高度、间距调整，以适应不同宽度和厚度的石板。靠近操作侧的小型控制盒与按钮站用于本地启停和急停，布置高度应兼顾操作人员观察磨头接触区与手部操作距离。三维设计时，夹持件不能与输送面发生干涉，调节行程要覆盖目标板材的最小、最大宽度，并在极限位置保留扳手空间。

　　结构细节上，机架横梁与支腿之间建议采用焊接后整体加工端面的思路，保证安装面平面度；输送梁、护罩、调节座等模块分层装配，便于更换磨损带面和清理泥浆。磨抛工况存在水、石粉和磨粒，轴承、导轨面和调节螺纹处应考虑密封、挡水与防锈，紧固件尽量选用不锈钢或做表面防护。设备周边还需预留排水槽、吸尘或冲屑管路位置，底部支腿可通过垫板或地脚螺栓调平，避免长梁在满载板材时产生明显挠度。

　　建模评审时，应把工件典型尺寸作为校核输入：确认最大板材通过时两侧压块不越界，最小板材仍能被至少两组定位件约束；输送辊筒中心高、磨头中心高、压块下沿高度三者形成清晰的尺寸链。运动仿真需关注带体运行、工件进入挡块导向段以及压块接近工件的过程，检查端部链轮或辊轴、护罩、螺栓头之间是否存在摩擦。通过这种输送与定位一体化结构，石材侧边磨抛线能够减少人工扶料，提高进给一致性，并为后续自动上下料和连续化生产留下接口。
