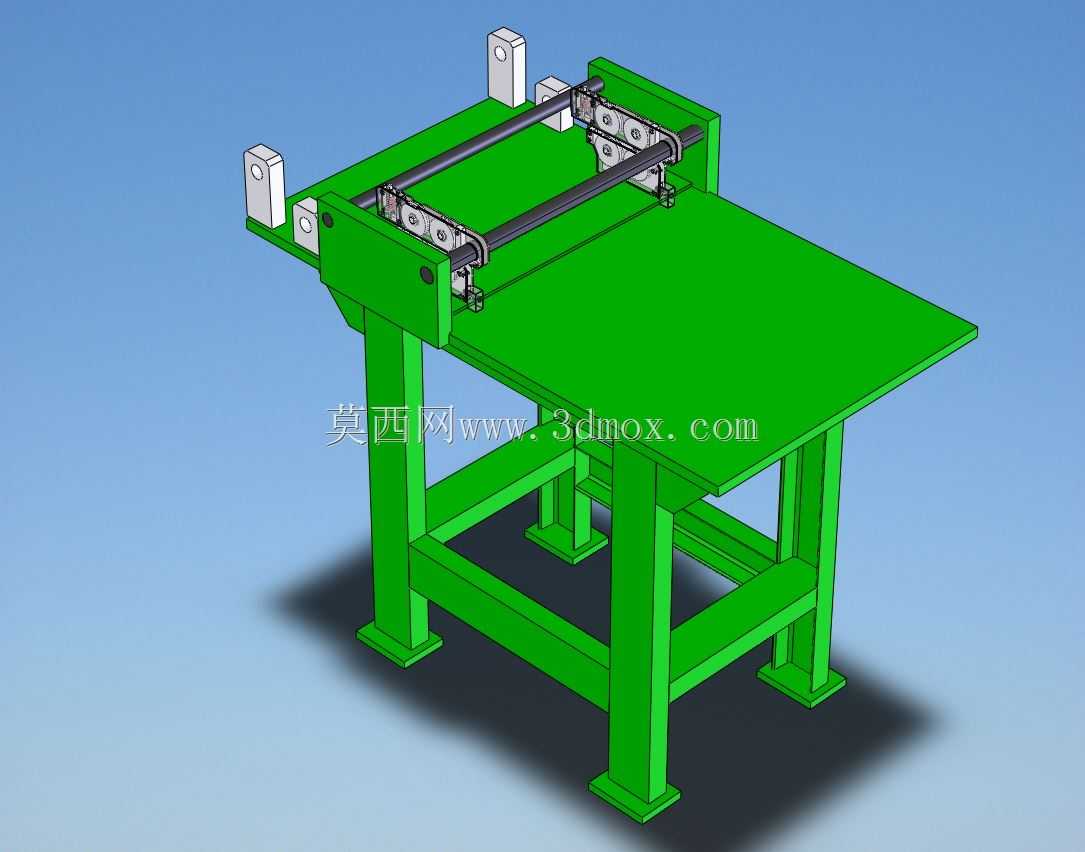

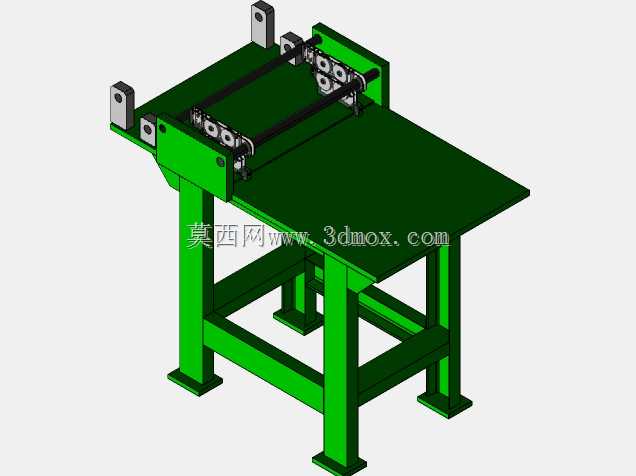

带双直线导轨的绿色钢制裁切送料工作台

　　这套工作台结构在轻工板材、薄料裁切工位上使用频率很高，整体采用方钢焊接框架搭配大尺寸绿色台面板，台面上预留平整操作面，后侧横跨布置两根平行直线导轨，导轨滑块上安装可沿横梁往复移动的裁切执行安装座，两端设置立式限位挡块，用来约束滑座的行程极限，避免移动过程中脱出导轨。

　　从现场布置逻辑来看，这类工位一般安置在车间裁切工序段，操作人员将待加工的片材、纸板或者薄金属板平铺在台面上，靠后侧导轨带动裁切刀架沿横向走刀，完成定长裁切动作；框架四条支腿底部带方形安装脚板，脚板上开地脚固定孔，就位后可以打膨胀螺栓和地面固结，抵消走刀时产生的水平往复冲击力，支腿之间焊接多层横撑方管，形成封闭的框式加强结构，即使台面承受上百公斤的堆料载荷，也不会出现支腿外张或者台面挠曲变形的问题。

　　设计阶段首先敲定的是台面的有效作业边界，台面板向外伸出框架一段距离，给操作人员预留站位时的腿部空间，同时铺料时板材边缘可以临时探出，不会和支腿发生干涉；导轨横梁的安装高度刻意高于台面板一个刀架厚度的尺寸，保证安装在滑座上的裁切刀具下沿刚好贴合台面表面，走刀时不会刮伤台面板，也不会出现裁切不透的情况。两端的立式限位块除了机械硬限位功能，也可以作为行程开关的安装基准，在块体上加装感应触点就能给滑座驱动单元提供到位信号，实现自动往返裁切。

　　建模时所有方管构件都按实际焊接件拆分，台面板和框架的连接孔位、导轨和横梁的安装螺纹孔全部还原，滑座上的带轮、传动连杆细节也完整保留，工程师在做产线布局时，可以直接提取整机的占地轮廓，核对工位周边的操作通道、上下料空间，也可以在此基础上修改台面长宽、调整导轨跨距，适配不同幅面的加工物料；支腿横撑的分层设计还可以在中层撑架上放置电气控制盒或者废料收纳槽，不用额外额外焊接安装支架，整体结构没有复杂铸件，全部采用常规型钢和标准导轨件，加工下料、焊接装配的工艺性都很好，后期维护时导轨、滑块这些易损件都可以单独拆卸更换，不需要整体拆解工作台框架。
