石材切割加工用重型支撑工作台架

　　这套台架结构面向石材裁切工序的工位承载需求设计，整体采用型钢焊接成型的框架式布局，主要服务于大理石、人造石板材的划线、裁切、对位作业场景，在石材加工车间里作为切割主机的配套承载基座使用，替代传统简易砖砌或木质临时工位，解决重型石材板材放置不稳、裁切过程中台面晃动、工位高度不适配作业人员操作姿态的实际问题。

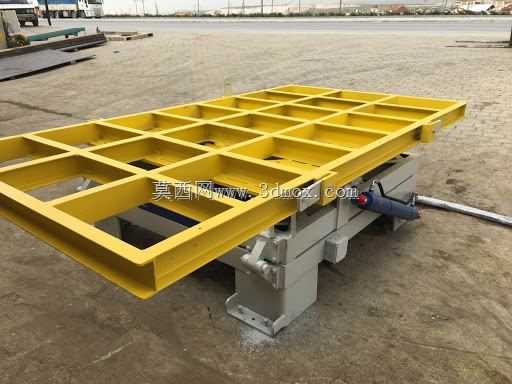

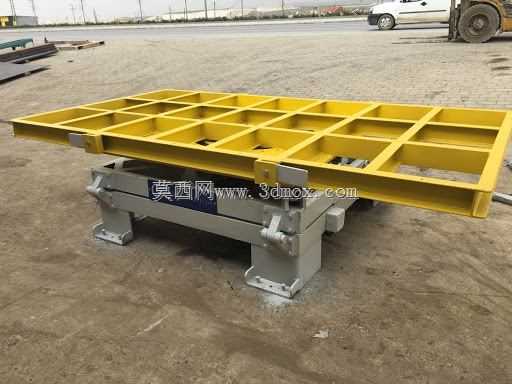

　　从现场安装边界来看，台架整体采用长条形矩形布局，框架主体由多根纵向主承重梁与横向分隔梁交叉排布，梁格之间预留均匀的镂空区间，既可以大幅降低整体机架自重，又能为裁切过程中掉落的石屑、冷却水提供下落通道，避免碎屑堆积在台面上影响板材平面度。四根支撑腿分布在框架底部的四个受力点位，支腿底部带有带安装孔的固定脚板，就位后可通过膨胀螺栓直接与车间混凝土地面锁固，抵消切割作业时产生的侧向冲击力，支腿与主框架之间设置有加劲肋板，重载工况下不会出现支腿外撇、框架扭曲的变形问题。

　　设计阶段优先考量了石材板材的载荷特性，常规大理石板材单平米重量可达七十公斤以上，整板上架时总载荷往往超过一吨，因此主承重梁选用大规格矩形型钢，梁与梁的交接位置采用满焊连接，焊后整体做时效处理消除焊接内应力，避免长期使用后框架出现形变导致台面倾斜。框架顶面的梁格上可后续铺装硬质耐磨垫条，垫条高出梁面一定距离，既能够避免石材板面直接与钢制梁面磕碰刮花，又能让板材底部留出空隙，方便裁切刀具走刀时不会切到下方钢架，也便于作业人员使用撬棍调整板材位置时插入缝隙。

　　台架的作业高度经过人体工程学校核，维持在适合站立操作的区间，作业人员在推送板材、对准切割标线时不需要过度弯腰，长时间作业的疲劳度明显降低。框架侧边预留的延伸空位可配套安装石材切割主机的行走导轨，导轨沿台架长度方向布置，切割机头可沿导轨全程走行，覆盖整幅板材的裁切行程，不需要作业人员来回挪动沉重的切割设备。镂空的梁格结构同时兼顾了排水需求，湿法切割产生的混有石粉的冷却水可直接从格孔下落至地面的排污沟槽，不会在台面积液造成石材打滑。

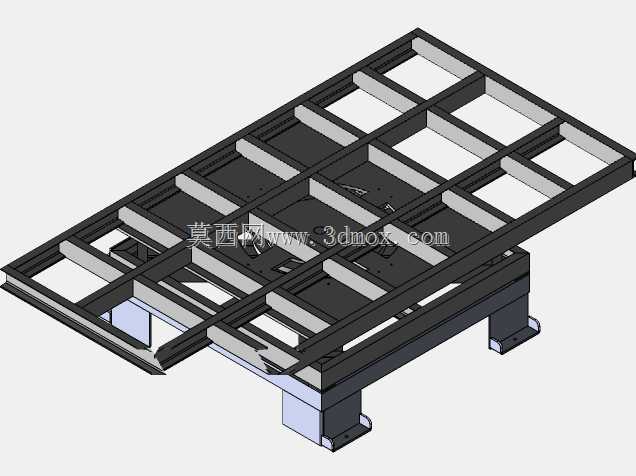

　　这类机架在结构建模时需要重点核对梁体的排布间距，间距过大会导致薄型石材板材中部悬空受压断裂，间距过小则会浪费材料、遮挡落屑通道，本次设计的梁格尺寸匹配常规石材板材的幅面，即使是厚度较薄的饰面石板上架，也能获得足够的支撑点，不会出现中部弯折的情况。支腿的跨距经过优化，在保证台架整体稳定性的前提下，底部留出了充足的腿部空间，作业人员靠近台边操作时不会被支腿磕碰，车间内使用叉车转运整架时，货叉也可轻松从支腿之间的空隙插入，完成整体移位。
