不锈钢多孔筛板冲孔过滤盘结构

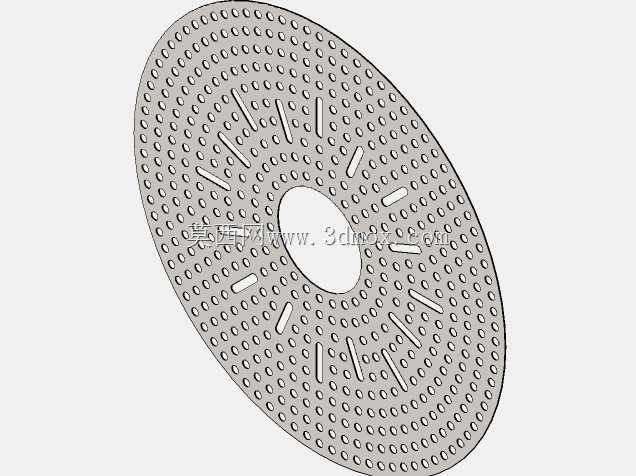

　　该零件属于薄板式多孔过滤与筛分构件，整体采用圆形盘状布局，中心设置较大的贯通圆孔，外圈与内圈之间分布密集小孔，并在环形区域内加入多组长条形放射状槽孔。结构形式常见于物料筛分、流体过滤、食品加工、粉碎设备出料、排水隔离以及通讯或小型设备内部的透气防护场景。板件以平面承载为主，孔阵承担通流、漏料、减重和阻挡大颗粒的作用，长槽则用于提高局部通流能力，避免细小物料在环形区域堆积。

　　从建模思路看，主体可先由薄板拉伸生成圆盘基体，再按中心孔、密集圆孔和放射槽孔分别建立切除特征。密集小孔适合采用圆周阵列与线性阵列组合完成，外圈孔按等角度排布，中间过渡区可根据孔距调整阵列数量；长槽孔围绕中心呈放射方向布置，槽宽、槽长和端部圆角需要保持一致，以减少薄板冲裁时的应力集中。中心圆孔边缘与槽孔端部应保留足够边距，防止孔间距过小造成板件刚性下降或加工后变形。

　　外形边界以圆盘外径、板厚和中心安装孔为核心控制尺寸。实际选型时，外径决定其与腔体、筒身或筛框的配合范围，板厚影响承压能力和冲孔后的平整度，中心孔则关系到转轴、套筒、紧固件或排料通道的安装位置。外圈小孔直径应与被分离颗粒尺寸匹配，过孔过大则过滤精度不足，过小则容易堵孔；长槽孔方向可引导物料沿径向移动，在旋转或振动工况下提升排料效率。

　　结构设计中需要重点关注开孔率与强度之间的平衡。孔阵越密，通流面积越大，但圆盘的抗弯刚度会降低，尤其薄板在单侧受压、物料摩擦或高速旋转时，容易出现翘曲、抖动和噪声。槽孔端部采用圆弧过渡，可避免冲裁、激光切割或蚀刻加工时产生裂纹起点。若用于食品、医药或潮湿环境，不锈钢材质能够提供较好的耐蚀性和清洁性；若用于高速筛分设备，则应校核盘件外缘跳动、孔边磨损以及与相邻压板的固定方式。

　　安装方面，该类板件通常嵌入环形座、压圈或法兰槽内，通过外圈压紧、螺钉固定或焊接边框实现定位。模型中未体现复杂折弯和加强筋，说明其依赖周边约束维持平面度；在工程应用中，若直径较大或工作载荷较高，可在外圈增加压边圈、背面增加支撑肋，或适当提高板厚。三维建模时应保留孔型、孔距、槽向和中心孔的参数关系，便于后续按不同流量、颗粒规格和安装空间进行系列化调整。
