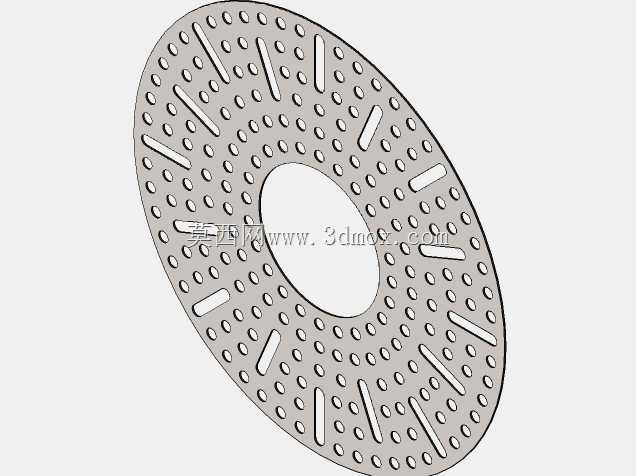

环形多孔筛滤不锈钢穿孔板

　　这类环形多孔板在散料筛分、流体均布、防护格栅以及食品加工输送线里都很常见，板体中心预留大直径通孔，外圈形成完整的环形承载面，既可以让主轴、排料管或者传动轴从中心穿过，又能在环形区域完成筛分、导流、承托或者防滑作业。现场使用时，物料落在板面上，细小颗粒沿密集圆孔下落，长槽孔则承担更大通量的过流或长条形杂质拦截任务；两种孔型沿圆周交替排布，能避免单一圆孔在湿料、纤维料工况下容易堵孔的问题。板面采用薄不锈钢板激光切割或数控冲压成型，孔边无明显毛刺，装配后与物料接触区域平滑，清理时可以直接冲洗，适合粮食清理、果蔬分选、粉碎机筛片、脱水设备内衬以及平台防滑覆面等场景。

　　从结构思路上看，整板以中心孔为定位基准，外圆和内孔保持同轴，安装时可通过内孔与轴套配合，也可沿外圆搭在支撑圈上。密集小圆孔按多层同心环布置，孔间距均匀，保证开孔率的同时保留足够的连续筋宽；长圆槽孔沿径向呈放射状分布，槽孔长度随所在环带位置变化，方向与物料在旋转或振动工况下的运动趋势相匹配，能够加快透筛速度。槽孔与圆孔之间留有规则的实体桥带，使板件在受料冲击和螺栓压紧时不易出现局部塌陷。环形轮廓没有突兀的尖角，应力分布连续，薄板在反复振动载荷下也不容易从孔边萌生裂纹。

　　建模时需要重点控制内外圆直径、板厚、孔径、槽宽以及孔边到内外轮廓的最小距离。中心孔尺寸要与穿轴或护套留出装配间隙，外圆尺寸则受设备筒体内径或支撑法兰边界限制；板厚通常根据筛板跨度选取，既要保证手孔范围内可拆装，又要控制满载时的挠度。孔阵列不能简单按矩形网格复制，应按极坐标关系逐环生成，确保放射槽孔指向圆心、圆孔环距一致。边缘保留一圈无孔密封带，便于压圈贴合和紧固件布置，防止物料从边框缝隙侧漏。若用于旋转筛，还需在板背侧增设加强筋或分段压板，使薄板在高速运转下保持平整，减少与刮板之间的干涉风险。
