带法兰台阶式密封端盖堵头结构

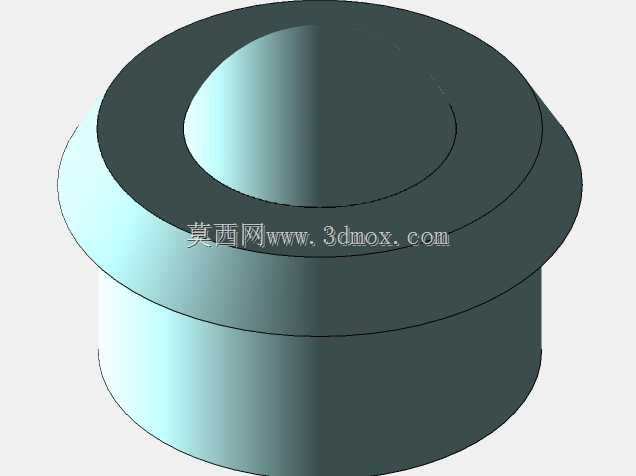

　　该零件属于管路与箱体端口常用的封堵类五金件，整体采用同轴回转体结构，下部为直壁圆柱插接段，可直接压入对应内径的管口、腔体开孔或预制安装孔内，依靠圆柱面的小间隙配合实现径向定位；中部向外延伸出一圈环形法兰凸缘，装配后凸缘端面贴合在安装基体的外侧表面，形成轴向限位，避免堵头过度推入腔体内部，同时也为拆卸时提供施力边界。上部为直径更大的圆盘式封盖，封盖顶面设置内凹环形沉台，既可以减轻零件整体自重、减少成型材料消耗，也能在堆叠存放时与同规格零件的下部圆柱段形成嵌套导向，方便车间批量转运与工位码放。

　　从实际工况来看，这类堵头广泛应用在液压阀块工艺孔封堵、齿轮箱箱体检修口密封、气动管路末端闷堵、水处理设备支管预留孔封闭以及各类钣金机架走线孔防尘场景中。当配合橡胶密封圈使用时，可在圆柱插接段的外圆面加工环向密封槽，装入O型圈后能够承受低压油路、气路的介质压力；若采用过盈压装或螺纹锁固辅助，也可用于长期免维护的静密封部位。法兰凸缘的背面可根据需求加工浅沉槽，放置平垫片或密封垫，封堵端面与基体表面的缝隙，阻挡粉尘、切削液、清洗水进入设备内部。

　　结构建模时优先以旋转特征完成主体轮廓，先绘制半剖轴向截面草图，依次定义下端插接段外径与长度、法兰凸缘的厚度与外伸宽度、上端封盖的总高度以及顶面内凹沉台的深度和直径，绕中心轴一次回转生成实体，后续再根据工艺需求追加倒角、密封槽、减重孔等细节。插接段下端导入位置需加工15°至30°的导入倒角，去除锐边的同时引导零件顺利压入孔位，避免装配时刮伤配合面或切伤密封圈；法兰外缘与封盖顶面的交接位置设置小圆角过渡，降低应力集中，对于注塑或铸造成型的零件，圆角也能改善材料充型流动性，减少尖角处缩孔缺陷。

　　安装边界设计阶段需明确三个核心尺寸：一是插接段外径与被安装孔的配合公差，间隙配合便于手工装配、适合频繁拆卸的检修口，过盈配合则适合永久封堵、依靠材料弹性实现自锁；二是法兰凸缘的外径尺寸，需保证凸缘完全覆盖安装孔周边的基体平面，若孔位周边存在焊缝、加强筋或其他凸起结构，要提前核对凸缘下端面的贴合区域，避免出现局部悬空导致密封失效；三是零件总轴向高度，封堵后上端封盖高出基体表面的尺寸需适配设备外围的护罩、管线排布空间，避免与相邻运动部件发生干涉。针对金属材质的堵头，可在法兰端面加工对称的扳手槽或扁位，方便使用工具拧紧或拔出；塑料材质的堵头则可在封盖侧面增加防滑滚纹，徒手即可完成按压装配。
