直线滑台式挡块位置调整机构

项目分类:6s 发布时间:2022-06-09 ID:654037
  • 直线滑台式挡块位置调整机构

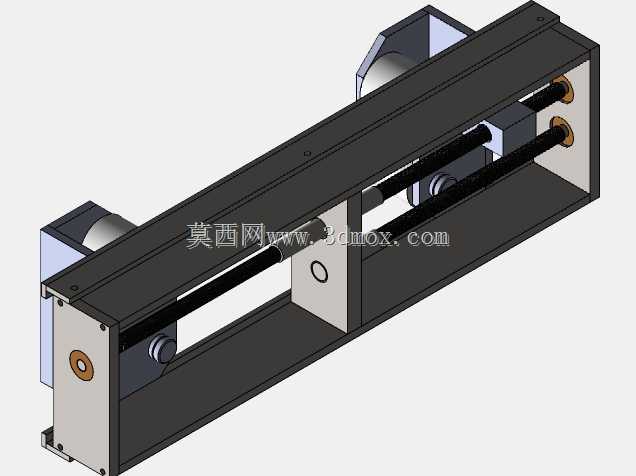

  这套挡块位置调整机构以长条形框架为承载主体,整体采用卧式直线布置,框架上下设置平行安装面,两侧端板承担轴系支撑与动力件固定功能,结构紧凑,适合嵌入产线工位之间作为位置切换、挡停定位的执行单元。在自动化输送、分拣、装配工位中,工件随行至指定区域后,需要挡块按节拍伸出或改变拦截位置,区分不同流向、限定工件停靠坐标;该机构正是为这类需要沿直线方向反复调整挡块工作位的场景设计,可配合外部传感器完成到位判定,避免人工挪动限位块带来的位置偏差与停机调整耗时。

  从传动路径看,两根平行导向轴沿框架长度方向贯穿布置,轴端通过衬套与侧板连接,既为滑动部件提供平稳导向,也承受挡块接触工件时产生的侧向载荷。滑动座跨装在导向轴上,中部与螺纹传动件配合,将旋转运动转化为直线位移;动力元件布置在框架端部,通过联轴器将扭矩传入传动杆,支撑座靠近受力点设置,可降低长轴运转时的挠曲变形。框架内部预留了走线与组件避让空间,滑动座上的安装面可直接固定挡块、拨叉或限位碰块,端面圆孔与螺纹孔按标准间距排布,便于更换不同接触形式的执行端头。

  设计过程中优先保证调整动作的直线度与重复定位一致性:双导向轴对称分布在传动杆两侧,使滑动座受力形成封闭力系,挡块受到工件冲击时,载荷可经滑动座分散到两根轴上,而不是集中作用在螺纹副上,从而减少传动件磨损。端板与框架主体采用折弯板加紧固件连接,侧板上的铜质衬套兼具耐磨与低摩擦特性,长期运行后可单独更换,不必整体报废框架。动力件外侧保留安装法兰与接线空间,维护时可从端部拆出,无需拆解整个滑台内部组件。

  外形尺寸方面,机构长度明显大于宽度与高度,属于窄长型直线模组;安装边界主要集中在框架底面与两端侧板,底面可通过螺栓固定在设备机架台面,侧板外侧需留出动力件长度与散热、接线空间,滑动座全程移动范围内不得布置干涉管线。挡块工作高度由滑动座上方安装面决定,接入产线时需核对输送面高度,保证拦截点落在工件实体区域,避免空挡或磕碰工件边缘。框架开口侧便于观察传动状态,也可在外侧加装防护盖板,防止粉尘、切屑落入导向轴与螺纹副。对于需要多工位停料、柔性换型的装配线,该机构可通过改变滑动座行程位置适配不同规格工件,导向轴间距、端板支撑跨距和滑动座厚度均围绕抗偏载能力设定,在频繁启停的挡停工况下能保持稳定的位置精度。
