双气缸压合式板材辊压输送驱动机构

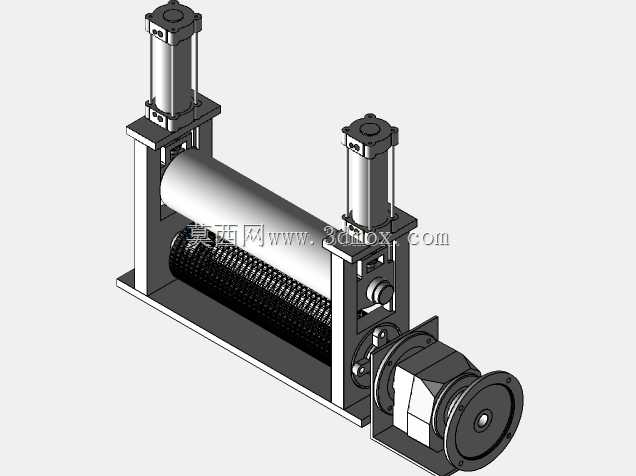

　　这套辊压驱动结构在板材连续加工产线里承担送料与压合牵引的核心作用，常见于金属薄板开平、覆膜、校平、无纺布复合、皮革压花以及板材表面涂覆工位，替代人工推送来保证长幅物料走料速度恒定、压紧力均匀。整机采用卧式平行双辊布局，下辊为表面带滚花的主动牵引辊，直接通过端部联轴器与减速电机输出轴相连，动力传递路径短，传动背隙小；上辊为浮动压辊，两端轴承座分别由立式导向立柱约束升降自由度，顶部配置两支独立气缸提供下压力，可根据板材厚度、材质摩擦系数单独调整两侧气压，既避免薄料被压出折痕，也能保证厚板、高张力卷材牵引时不出现打滑。

从结构设计逻辑上看，两侧立板采用厚钢板焊接后整体加工的门式框架，

　　立柱与底板之间增设三角加强筋，承受气缸下压反力与辊系轧制载荷时刚性充足，不会出现立板外张变形。气缸与上辊轴承座之间采用浮动接头连接，补偿少量同轴度误差，防止活塞杆受径向偏载导致密封件过早磨损。主动辊端的减速电机采用法兰安装方式直接贴合在侧立板外侧，电机轴与辊轴通过刚性联轴器对接，省去额外链轮或皮带传动，维护点更少，适合连续三班制生产工况。

布局尺寸方面，整机宽度方向以两辊有效工作幅宽为核心边界，两侧驱动与导向组件对称分布，机架底板预留长条安装孔，可直接固定在产线型钢基座上，安装时只需保证辊面水平度与前后工位导向辊的平行度即可完成对位。高度方向上气缸伸出至最高位时，上下辊之间留有足够开口间隙，

　　方便穿料与清理辊面残留杂物；气缸下压至工作位时，辊缝可在0至数十毫米范围内适配不同厚度板材。走料路径沿两辊切线水平穿过，进料侧与出料侧可对接导向托板、纠偏机构或烘干设备，物料在辊间被均匀夹持后靠摩擦力匀速送出，牵引速度通过减速电机配套变频器调节，匹配前后工序节拍。结构中所有销轴、轴承座、安装板均按通用机械设计规范选型，三维建模时完整还原了气缸缸筒、端盖法兰、导向杆、辊筒滚花细节以及电机接线盒外形，干涉检查覆盖辊子全行程升降状态，工程人员可直接在此基础上改幅宽、换辊面材质或调整气缸规格，衍生出适用于不同卷材的牵引驱动方案。
