派通自动铅笔内部精密结构设计

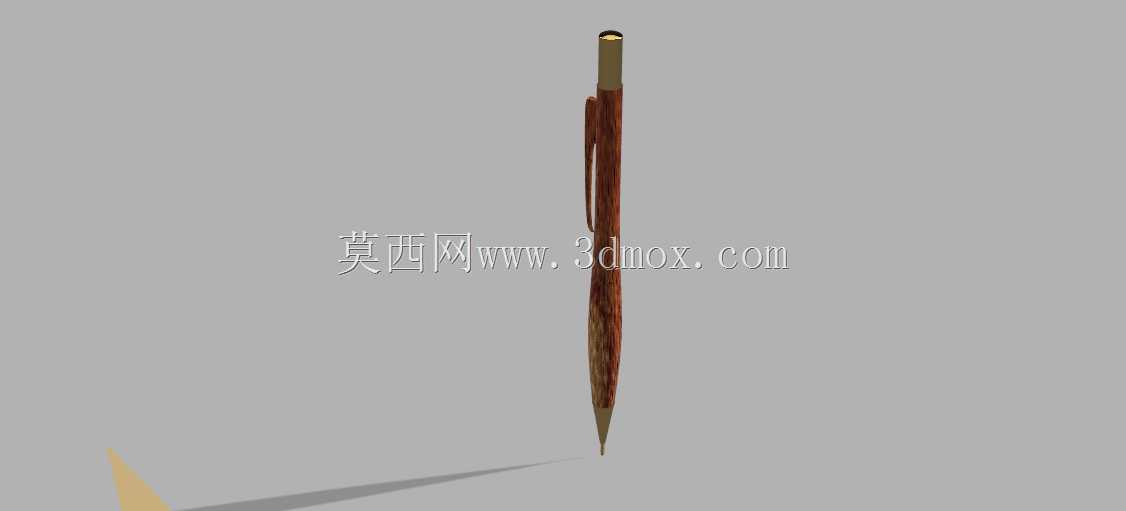

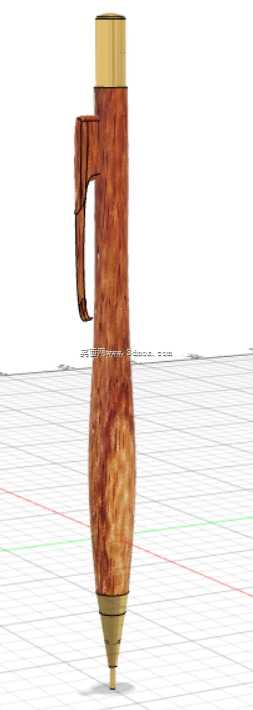

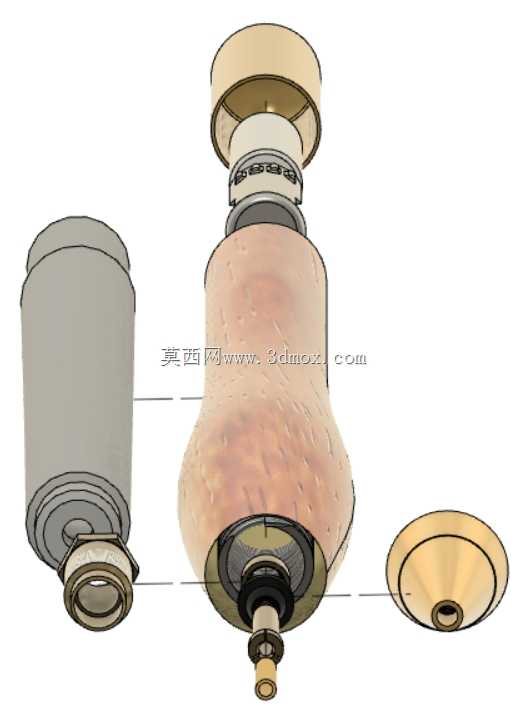

　　这套三维结构完整还原了派通自动铅笔从笔尖出芯到尾端按压的整套传动链路，剖切视角下可以清晰看到各零件的配合关系，对于文具结构设计人员理解按压式出芯机构的工作逻辑有较强参考价值。

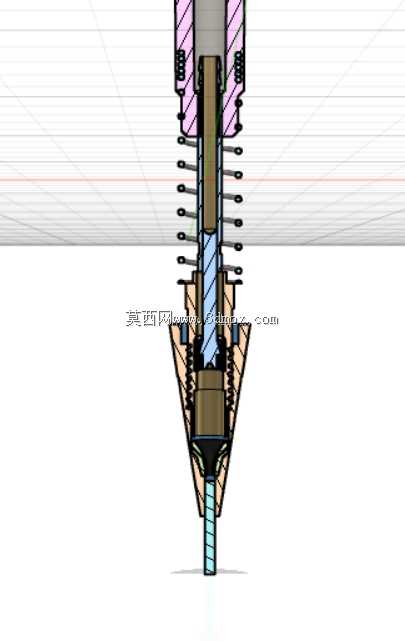

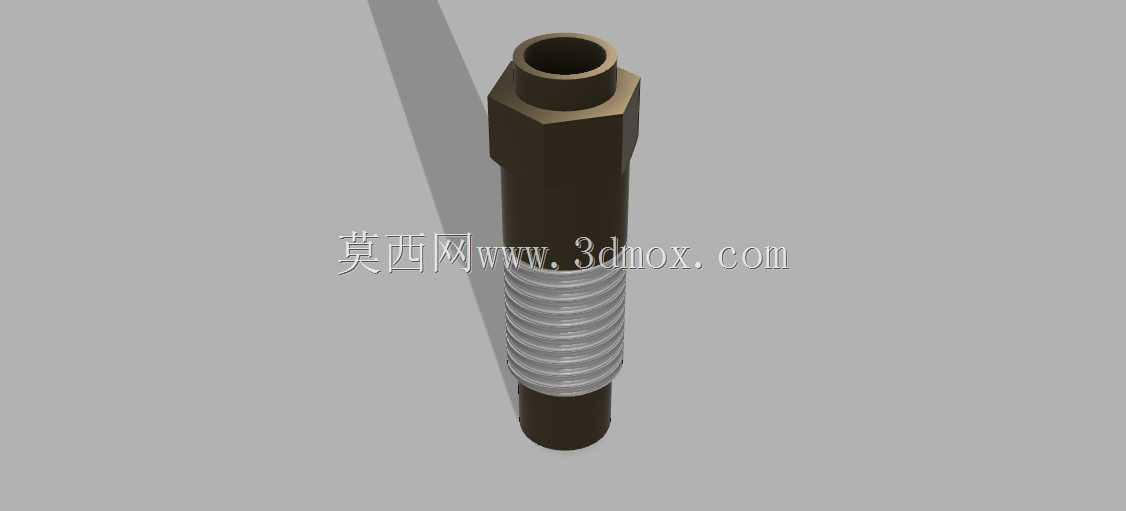

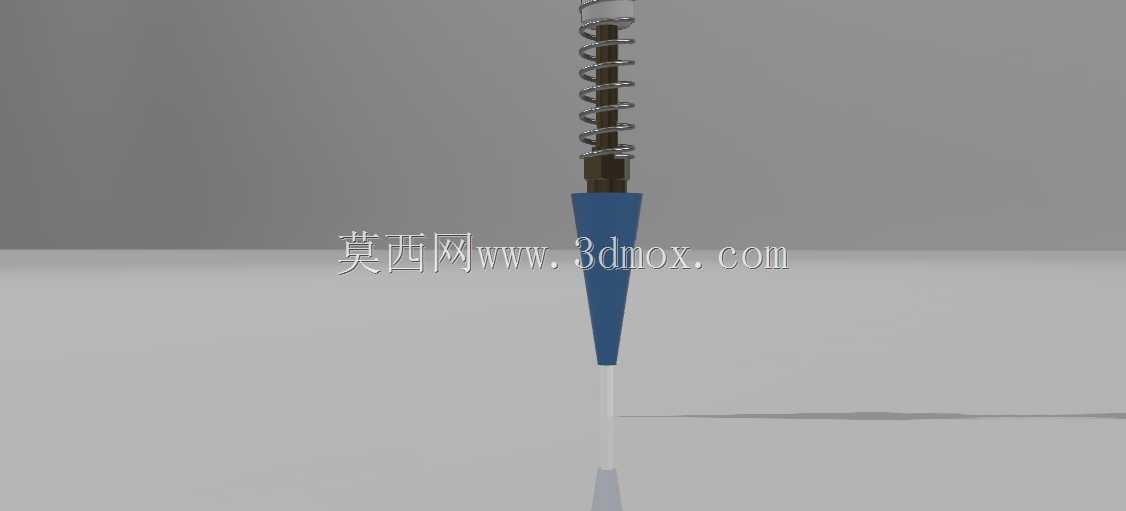

　　从前端笔尖区域开始，锥形金属笔尖内部布置有导向套，铅芯从中心通孔穿过，导向套与笔芯保持小间隙配合，既约束铅芯径向晃动，又保证出芯过程顺畅无卡滞。笔尖后方衔接三瓣式卡爪夹持机构，卡爪外围套有锁紧弹簧，常态下弹簧推动卡爪收紧，牢牢夹持铅芯防止书写时铅芯回缩；当按压尾帽时，卡爪整体向后位移，外围锥面松开卡爪，卡爪张开释放铅芯，配合前端的复位弹簧完成定长出芯动作。

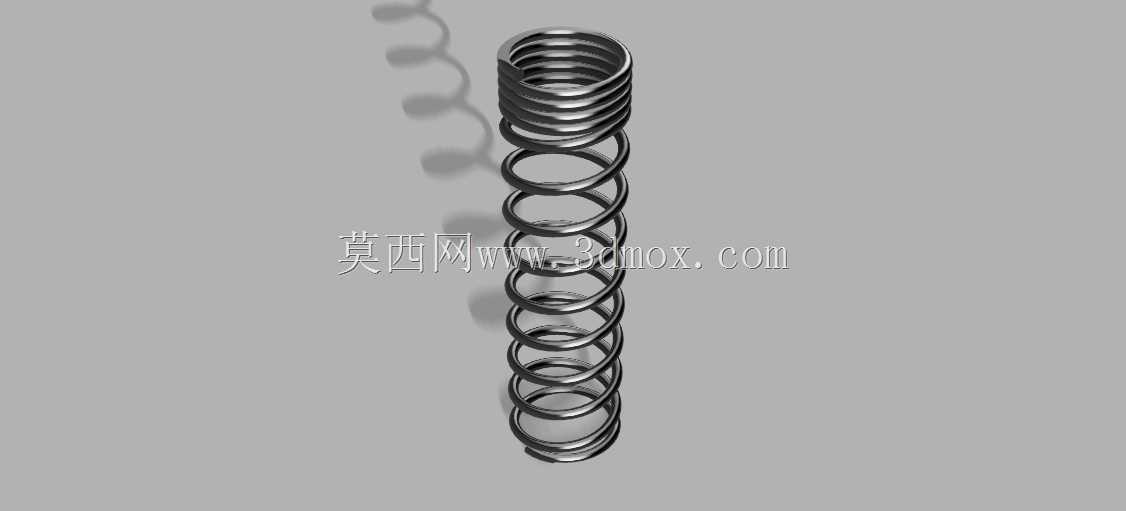

　　中段笔身内部布置有两根不同刚度的螺旋压缩弹簧，靠前的弹簧负责卡爪机构的复位，靠后的弹簧承担尾帽按压后的回位力，弹簧的线径、节距、自由长度都在模型中按实际装配关系建模，弹簧两端的支承座分别贴合笔壳内部台阶与按压杆端面，装配后弹簧预压量控制在合理区间，既保证按压力度手感适中，又避免长期循环按压后弹簧出现塑性变形。

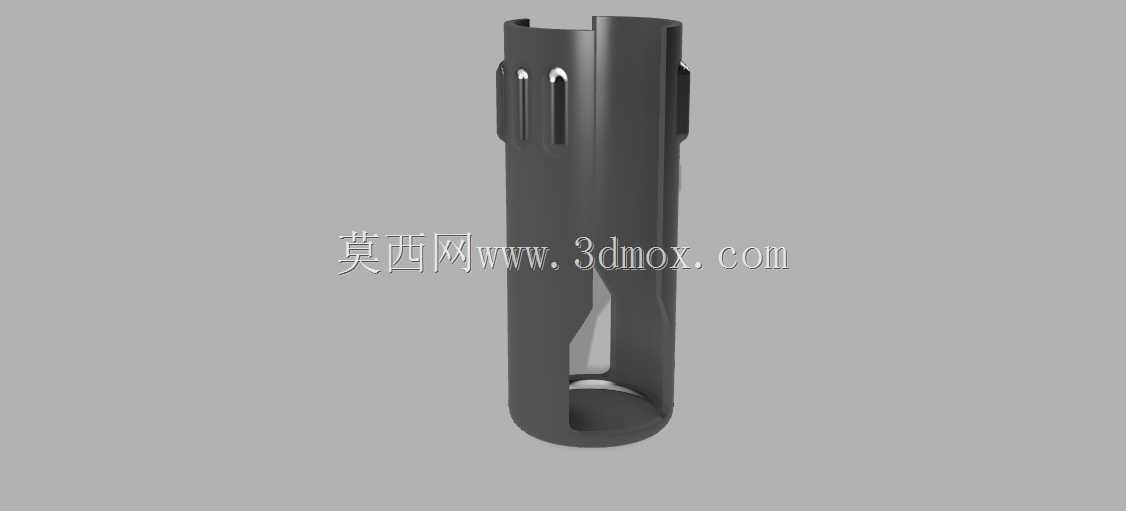

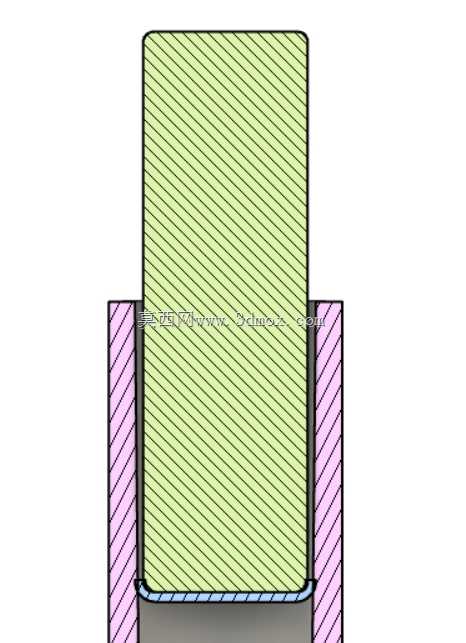

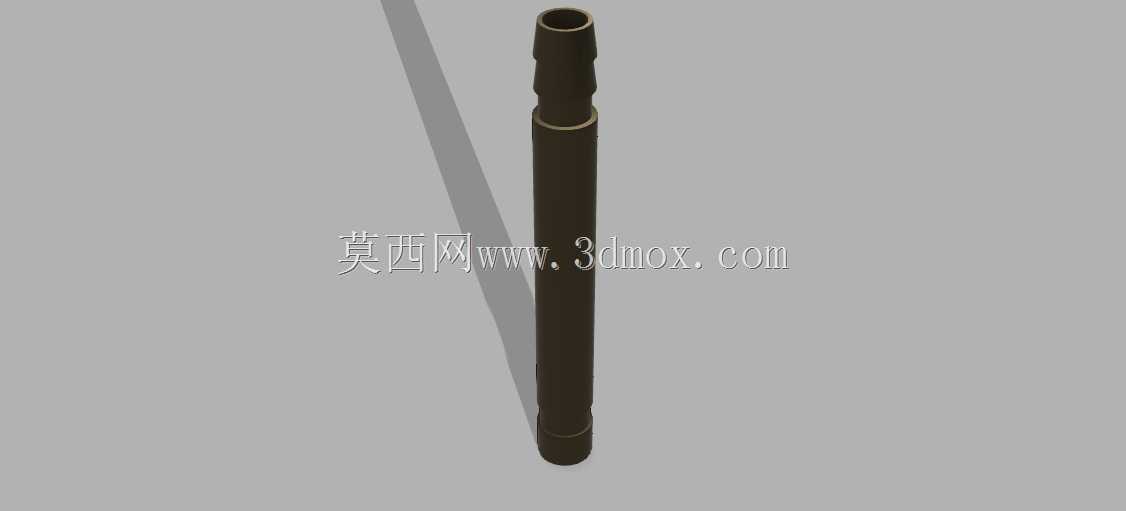

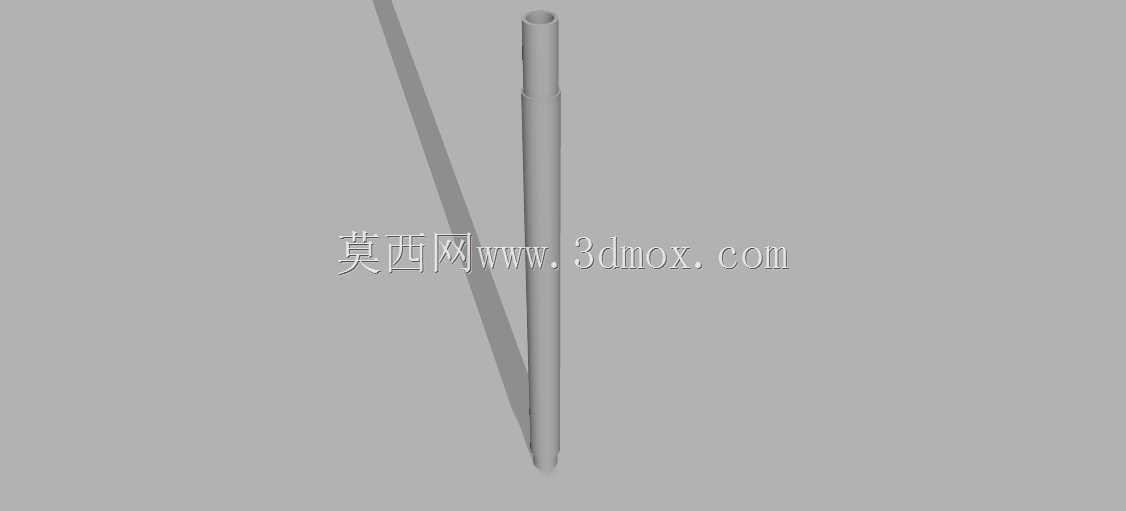

　　笔壳采用分段式薄壁结构，剖切后可见内壁预留的多条轴向定位筋，用于约束内部机芯组件的周向转动，筋位与机芯外壳的间隙控制在0.1mm以内，兼顾装配便利性与使用时的结构稳定性。尾端按压杆与笔壳内孔为间隙配合，按压行程对应卡爪的开合距离，行程末端设置硬限位，防止过度按压损坏内部卡爪结构。

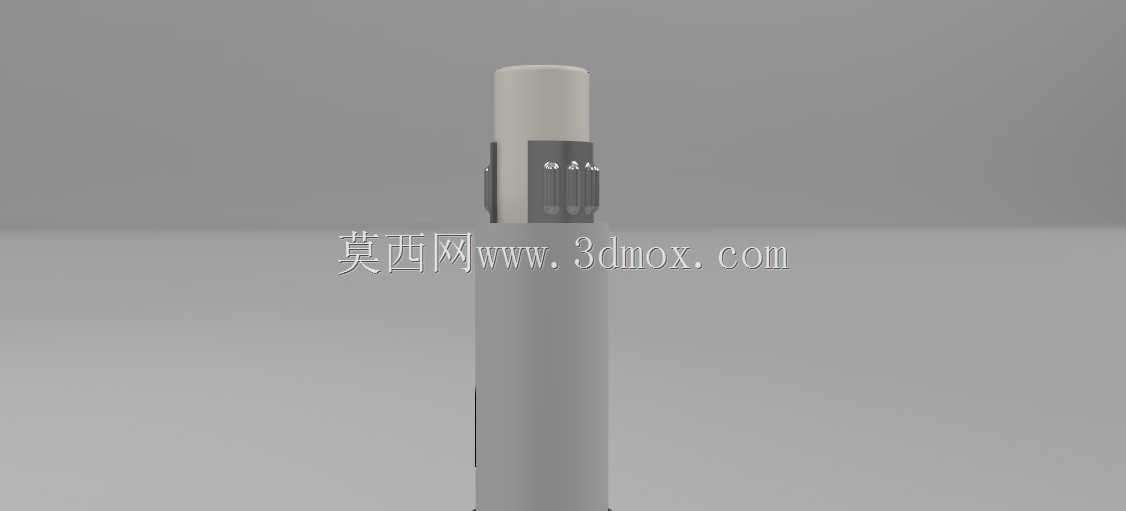

　　在实际应用场景中，这类结构广泛用于日常书写、工程绘图自动铅笔产品开发，设计时需要重点把控几个边界尺寸：笔尖露出笔壳的长度要兼顾书写视线无遮挡与笔尖抗弯折强度，卡爪夹持段的内孔尺寸要匹配对应线径的铅芯，常见0.5mm、0.7mm规格铅芯对应的夹持孔公差需要严格控制，避免出现夹不紧或者压碎铅芯的问题。整机装配后径向最大尺寸集中在笔身握持区，该区域外圆通常做滚花或者软胶包覆提升握持摩擦力，内部机芯的外径要和笔壳内壁预留足够的壁厚空间，保证笔壳受握持外力时不会变形挤压内部弹簧与传动件。

　　建模过程中所有运动零件都保留了实际装配间隙，弹簧按有效圈数、支承圈数真实建模，卡爪的薄壁弹性部位也做了等比例还原，可直接用于机构运动仿真，模拟按压出芯、铅芯锁紧的完整动作循环，也能作为文具类产品结构设计的参考案例，帮助设计人员核对弹簧力匹配、零件干涉、装配顺序等实际工程问题。
