往复式动力机组活塞连杆组件结构

项目分类:发动机 发布时间:2022-06-09 ID:654063
  • 往复式动力机组活塞连杆组件结构
  • 往复式动力机组活塞连杆组件结构
  • 往复式动力机组活塞连杆组件结构
  • 往复式动力机组活塞连杆组件结构
  • 往复式动力机组活塞连杆组件结构

  该活塞连杆组件是往复式内燃动力、小型自由活塞动力装置以及微型气动执行机构里的核心运动件,整套结构在三维建模阶段就把缸内承压、往复导向、动力输出三个核心功能拆解开同步校核,没有沿用常规量产车用活塞的厚重裙部构型,而是针对小缸径短行程的轻量化动力场景做了结构精简。

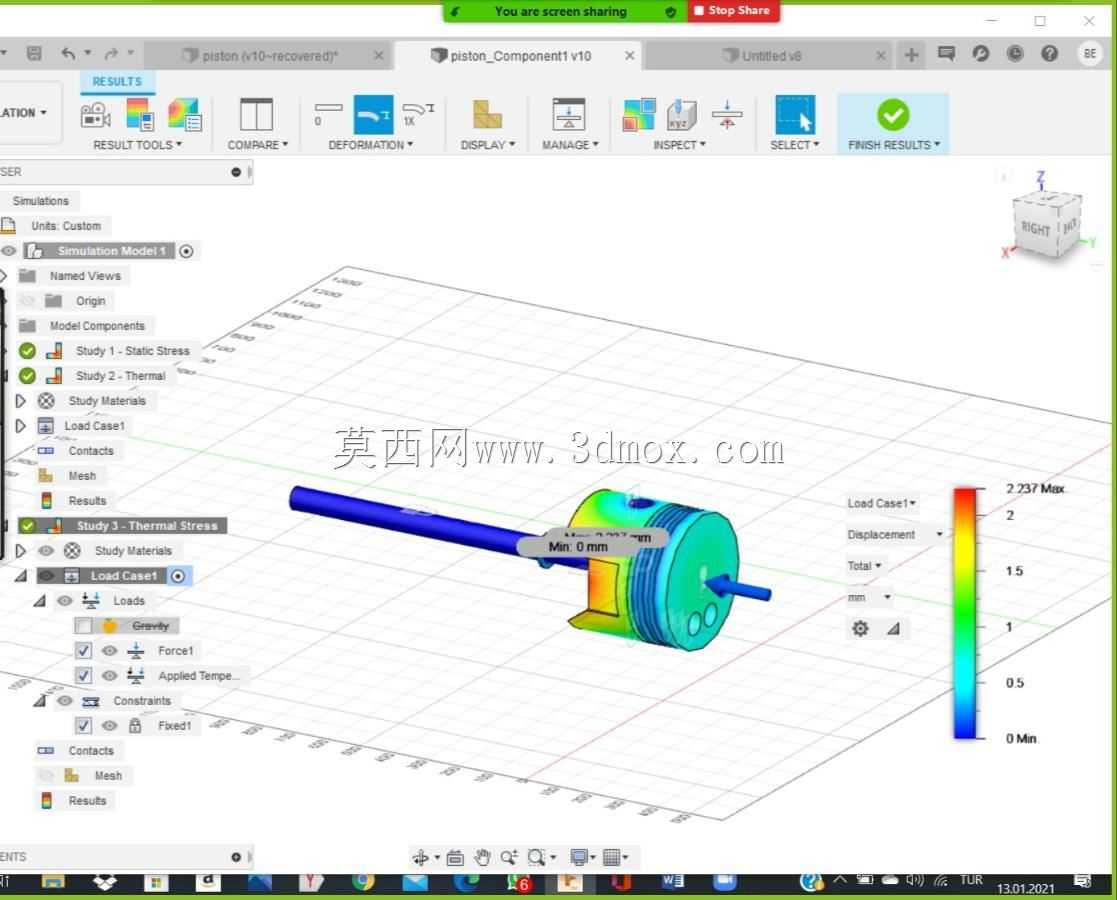

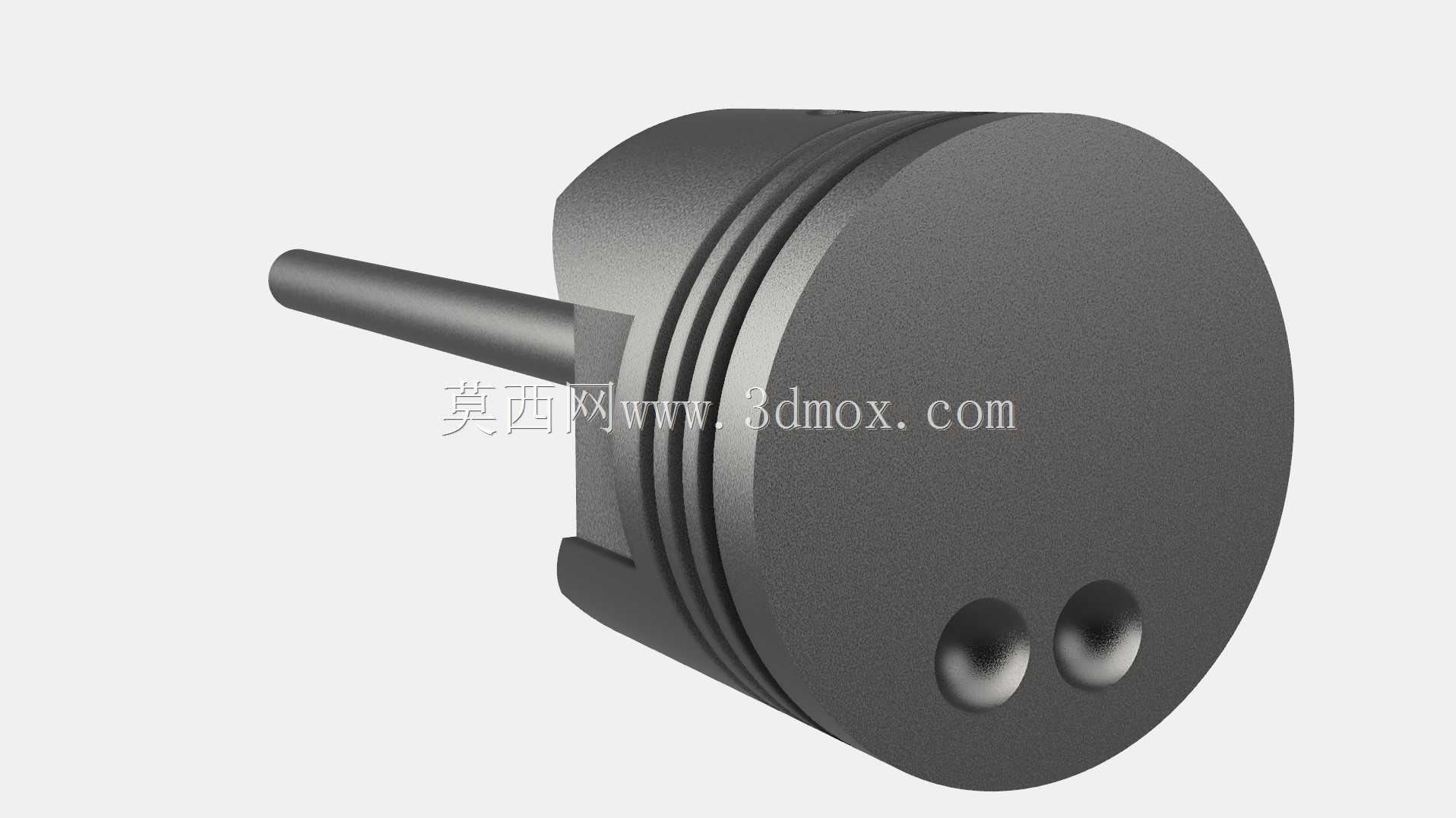

  从实际装机边界来看,活塞头部外侧加工有多道平行环槽,环槽的轴向宽度、槽底圆角都按照密封环、刮油环的装配公差预留了间隙,活塞装入气缸后,环组贴紧缸壁形成滑动密封,把燃烧腔或者压缩腔的高压气体封闭在活塞顶面一侧,避免工质沿配合间隙窜漏。活塞顶面做了适配燃烧室的异形让位轮廓,边缘的缺口结构用来避让缸盖侧的气门或者喷油元件,活塞运动到上止点时不会和缸盖附件发生运动干涉。

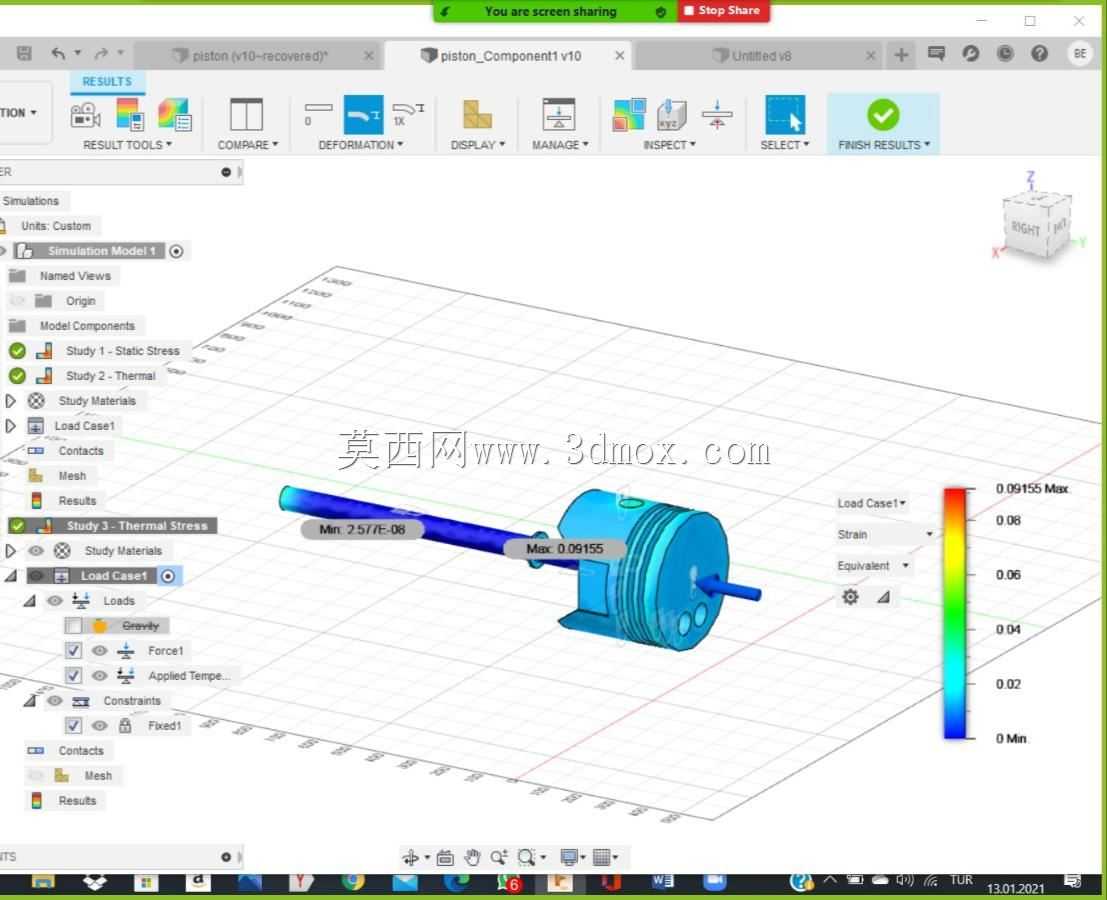

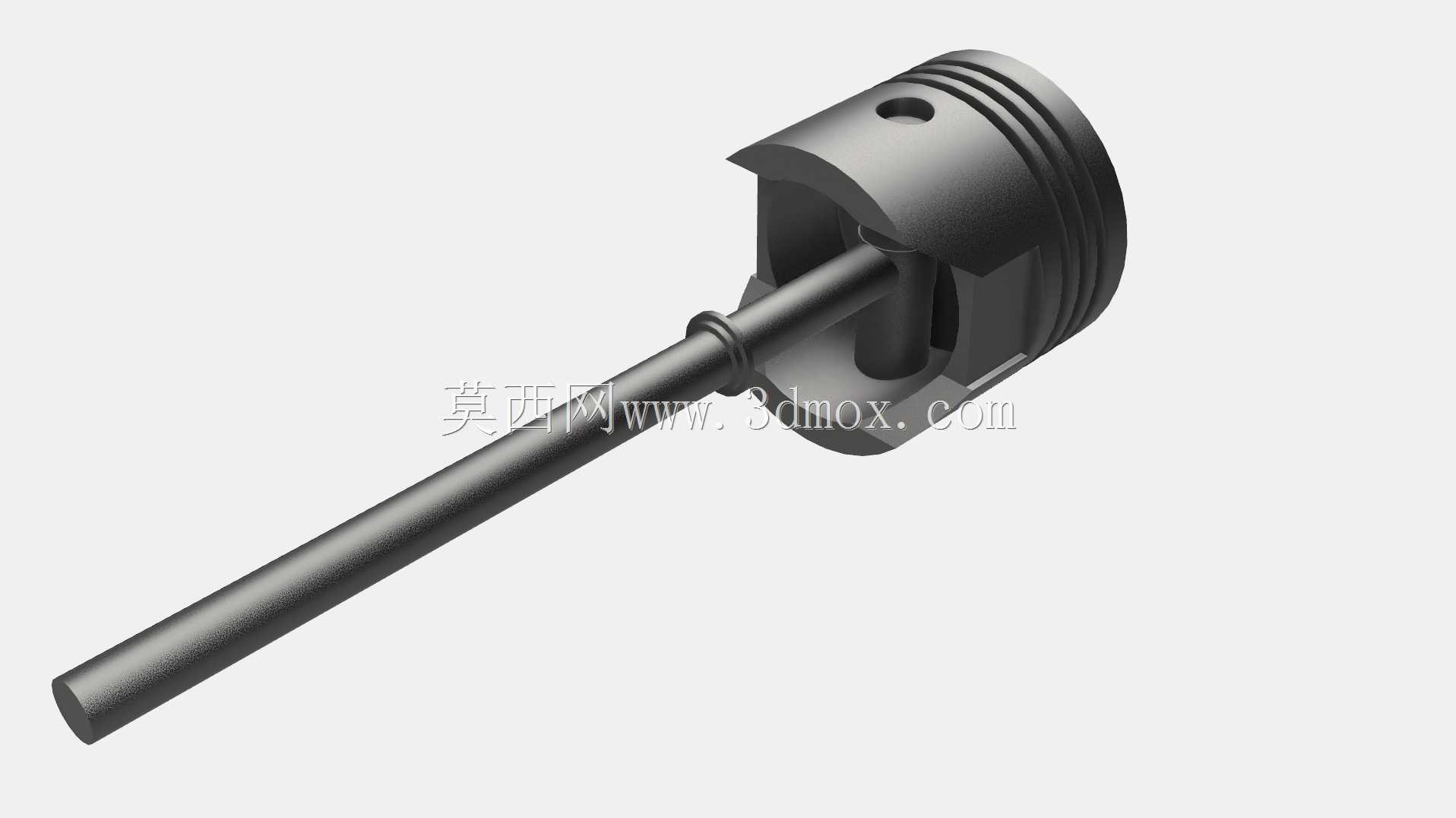

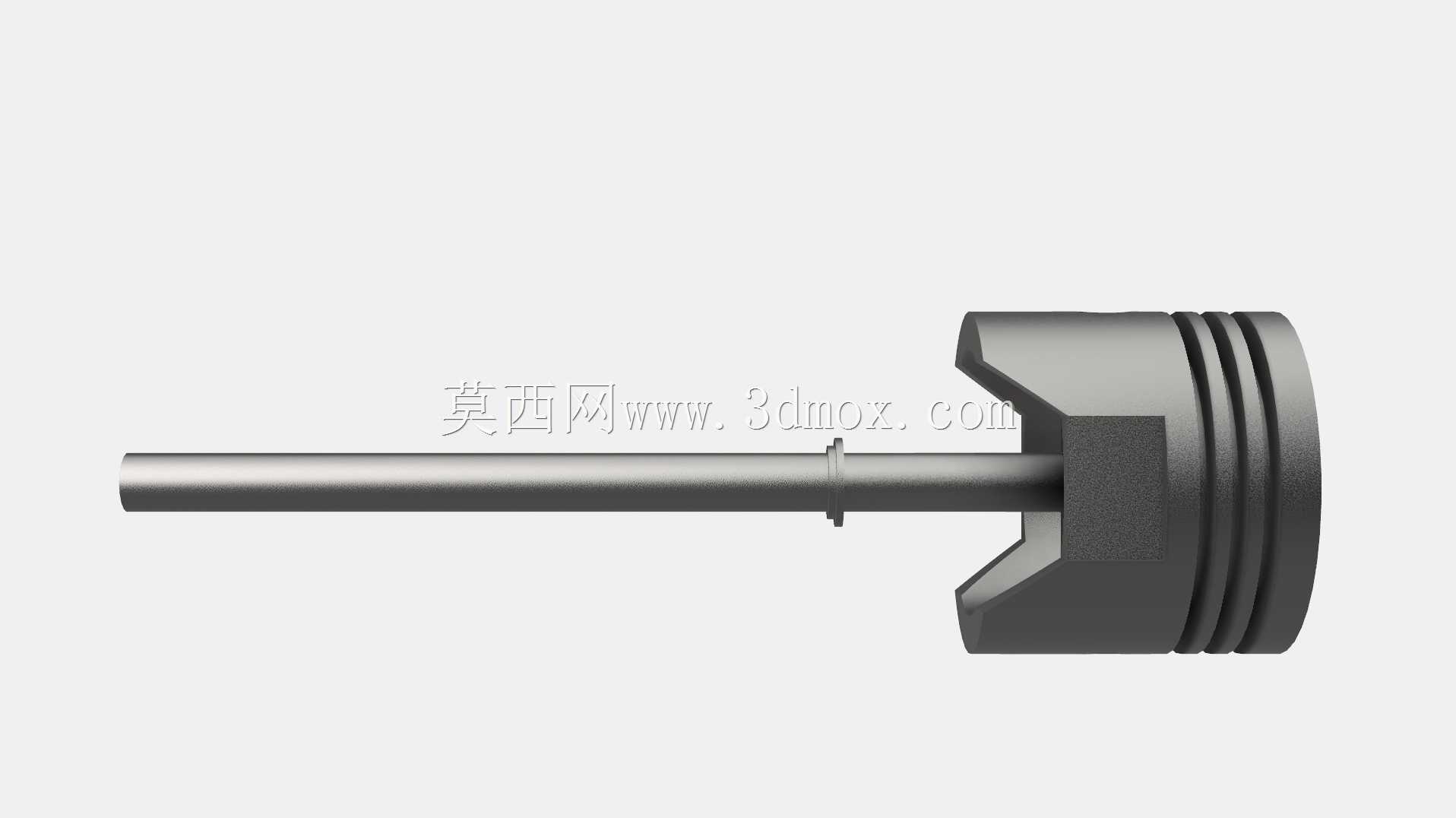

  和活塞刚性衔接的长杆身贯穿活塞中心安装孔,杆身中段设置的环形凸台是轴向定位面,装配时可以靠这个凸台抵住活塞内部的支撑端面,限制连杆相对活塞的轴向窜动,杆身向外延伸的一端用来连接曲轴曲柄销或者自由活塞的动力输出端,把活塞承受的气体压力转化为直线往复推力,再传递给后续的旋转做功机构或者直线发电单元。

  设计过程中首先要锁定的安装边界是气缸内径,活塞头部的外圆尺寸要和缸径保持规定的滑动配合间隙,间隙过大会导致密封失效、工作中敲缸,间隙过小则会在热态膨胀后出现拉缸卡滞。杆身的同轴度需要和活塞中心孔严格对齐,整根组件做往复运动时的偏心量要控制在允许范围内,否则会在杆身导向部位产生额外的侧向弯矩,加速导向套的磨损。

  这类轻量化活塞组件常应用在小型航模动力、微型 range extender 增程动力单元、教学演示用内燃机样机以及小型气动冲压设备当中,相比常规铸铁活塞,该结构在保证环槽密封强度的前提下削减了非受力区域的材料厚度,往复运动的惯性力大幅降低,动力机组的最高往复转速可以进一步提升。建模时活塞环槽的侧壁粗糙度、杆身和活塞配合面的形位公差都需要在工程图里明确标注,后续加工完成后组件要做动平衡校验,保证高速往复运行时不会产生异常振动。
