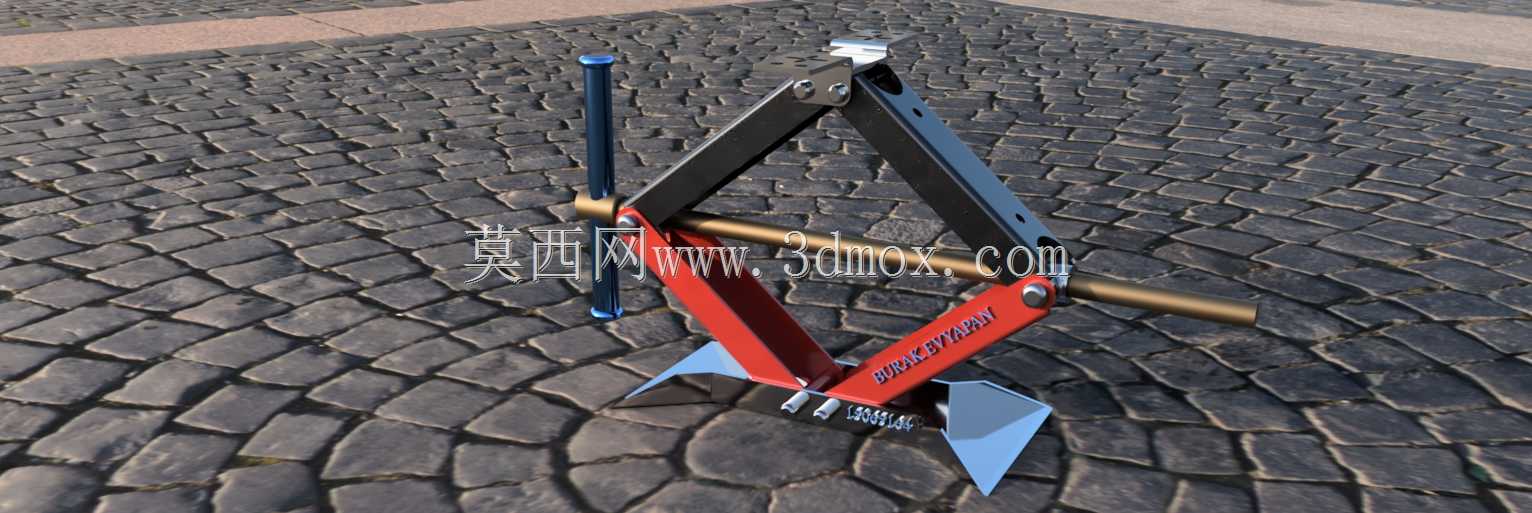

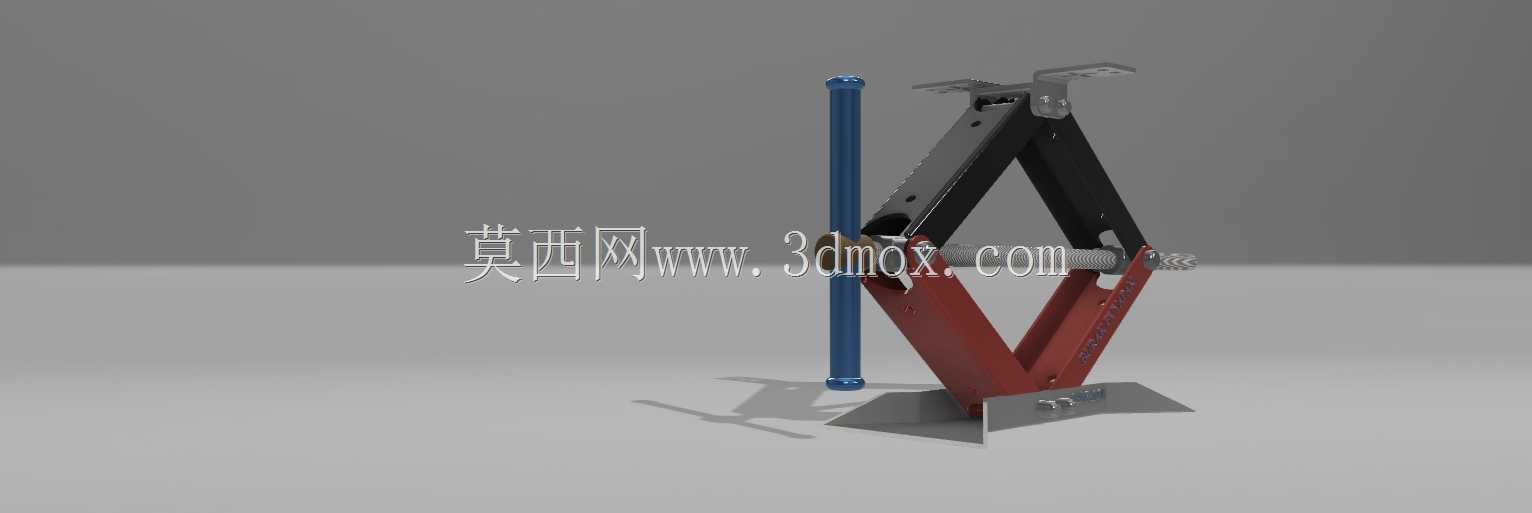

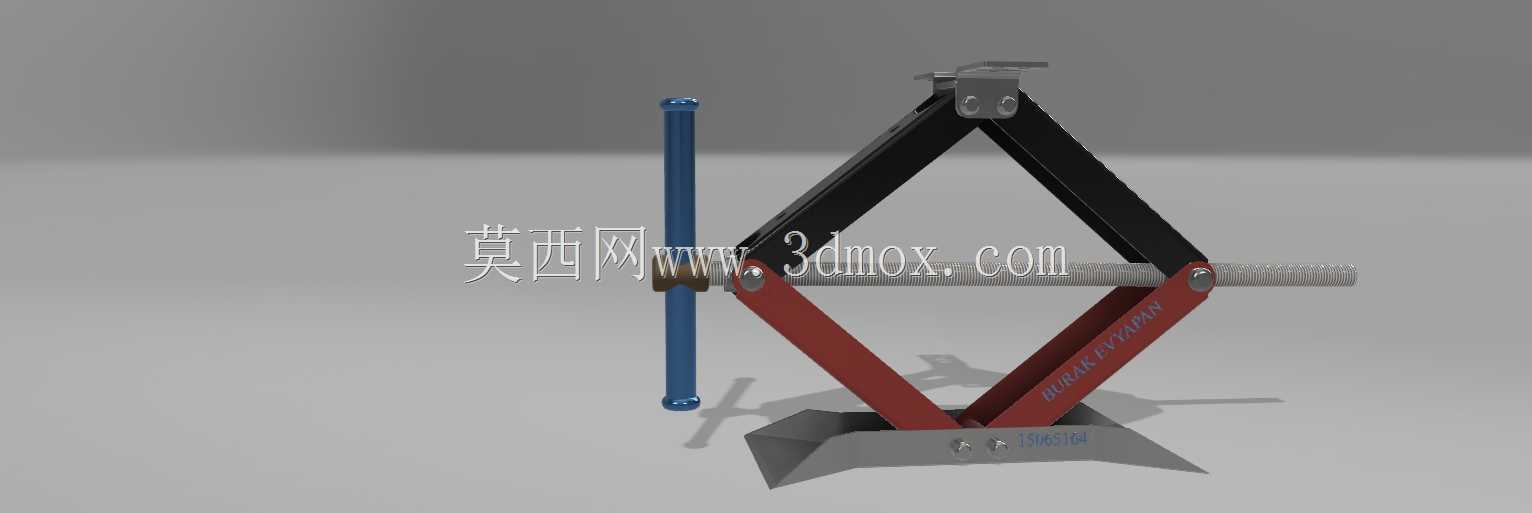

该结构对应小型乘用车随车维修场景中常见的剪式举升装置,主要用于轮胎更换、底盘临时检查、制动片维护等短时间、低频次作业。设备依靠人力旋转横向丝杆,带动两侧螺母座沿轴向相向或反向移动,进而驱动上下两组铰接臂展开或收拢,把顶部托座缓慢抬升至车辆底盘指定支撑点。整体机构没有液压油路、密封件和泵站,零件数量少,折叠后厚度较小,适合放置在后备箱备胎舱或随车工具区域。

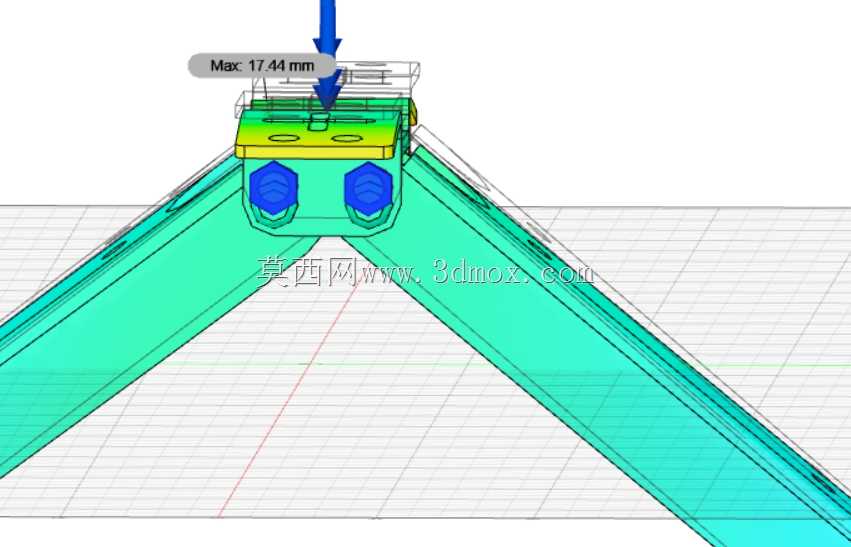

从受力路径看,车辆载荷由顶部弧形托座传入上铰接点,经左右两组臂杆分流至下底座,再由地面承担。臂杆采用薄板冲压或型材焊接思路,中段交叉铰接,端部通过销轴形成四组转动副;横向丝杆贯穿下部两个活动铰座,梯形螺纹在承受拉力的同时提供自锁能力,停止摇转后机构不会因垂向载荷自行回缩。设计时需要重点核对螺纹副的拉压载荷、销轴剪切面、臂杆平面内屈曲以及底座接地比压,尤其在偏载或地面松软时,底座前缘和后缘容易出现局部压陷。

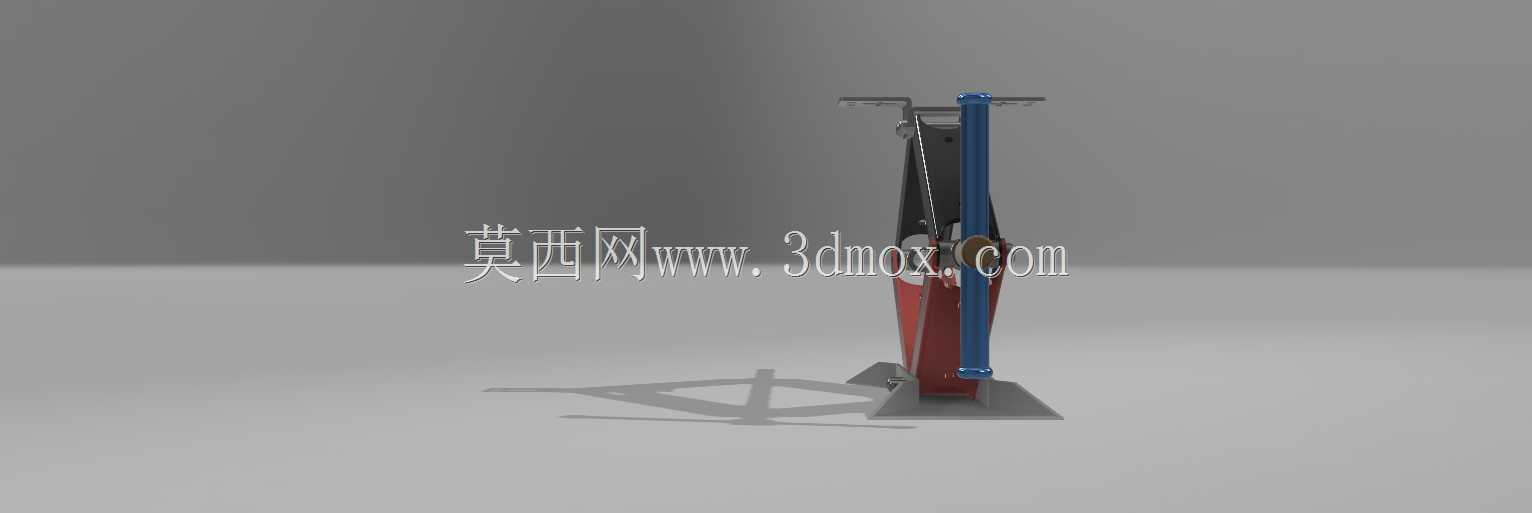

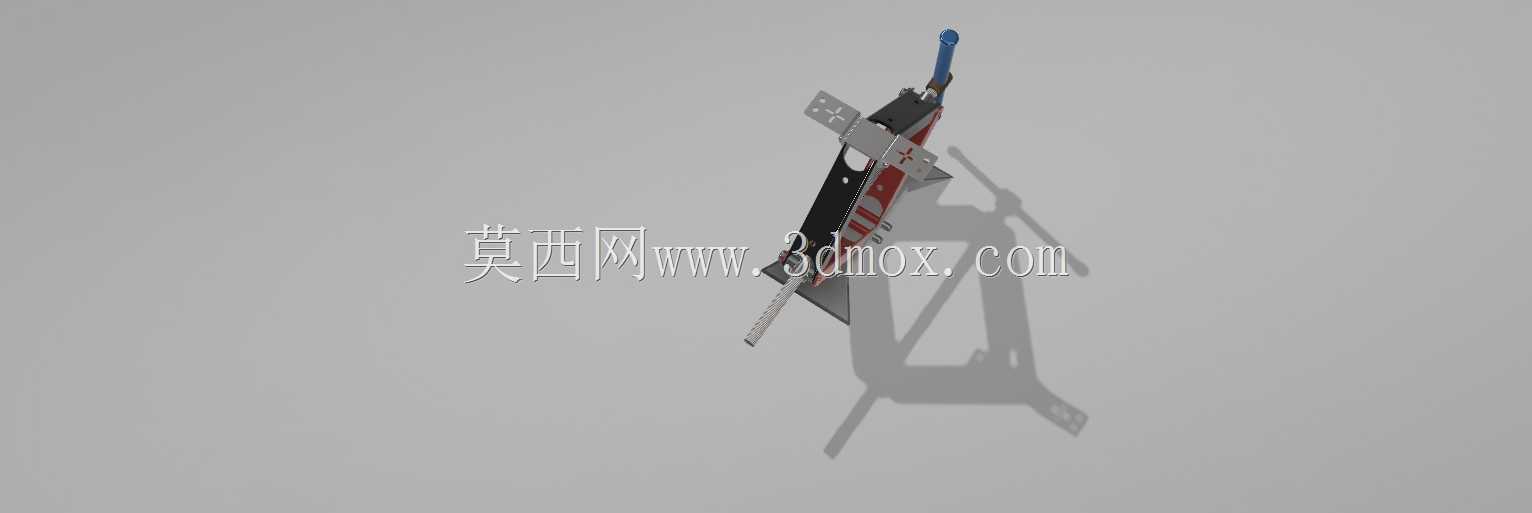

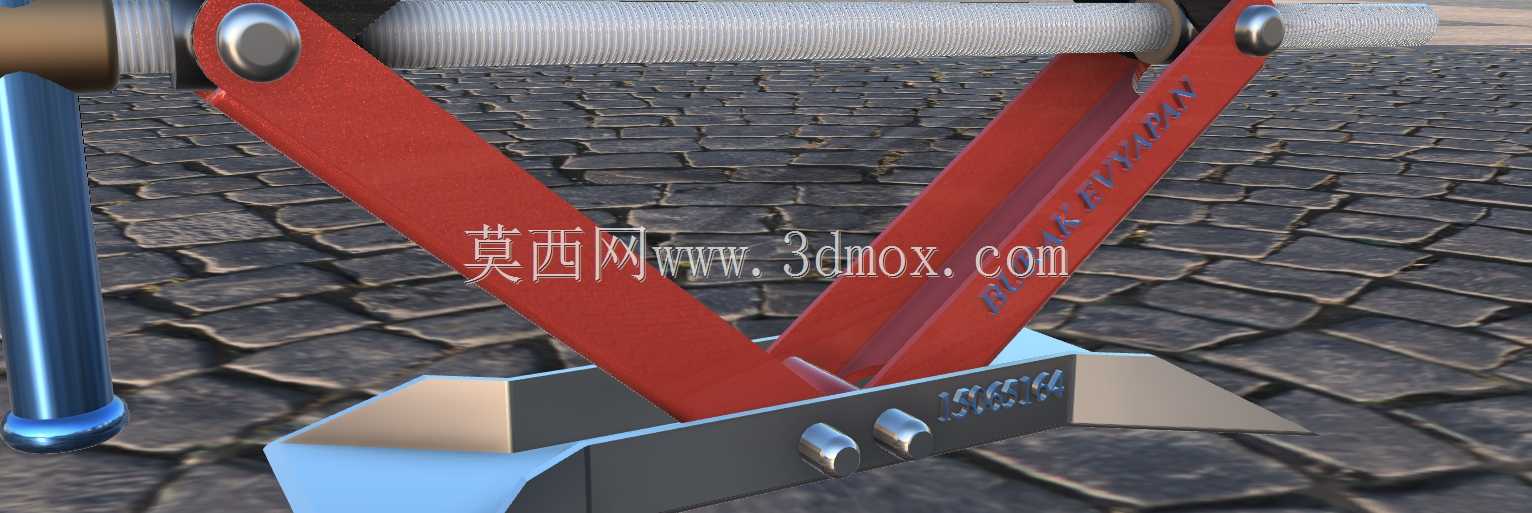

外形边界方面,收拢状态应控制为扁平菱形,便于随车收纳;展开至最高工位时,顶部托座高度需覆盖常见乘用车门槛下方支撑点,最低工位则要保证车辆空载时托座能够推入底盘下方。底座采用加宽折边结构,目的不是增加复杂功能,而是在沥青、水泥、碎石地面上降低单位面积压力,并限制侧向滑移。顶部托座设置与车身支撑筋匹配的凹槽或弧形接触面,避免直接顶压地板钣金造成变形。
建模过程中,丝杆、螺母座、臂杆、销轴、底座和托座均按独立零件处理,铰接位置保留真实装配间隙。螺纹段可采用简化牙型表达运动关系,关键配合面则保留同轴和端面贴合约束。摇把与丝杆端部通过折弯杆和套接头连接,操作时人力输入力矩较小,但行程速度较慢,这符合随车应急工具“可靠、轻便、低成本”的定位。布置时还要注意摇把旋转半径与车身外侧的距离,防止举升过程中手柄与轮胎、裙边干涉;上下极限位置应设置机械止挡,避免螺母脱离螺纹有效区间。
