连续式网带退火炉工业热处理设备

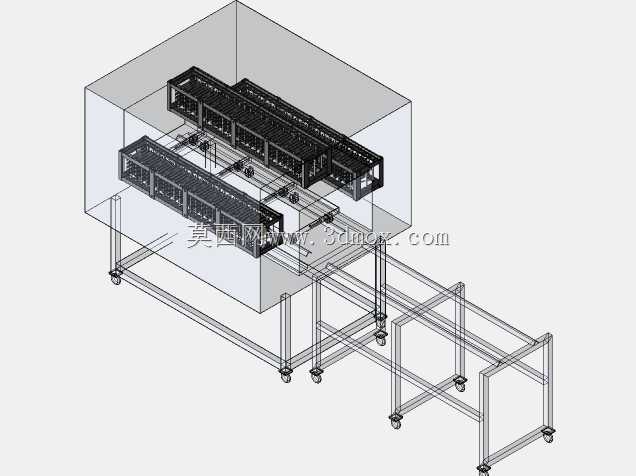

　　这套结构围绕连续退火工艺展开，主体为封闭炉腔配合上下两层网带输送通道，工件由进料端支架送入，在炉内按设定温区匀速行进完成加热、保温与缓冷过程，出料端再由延伸辊道承接，形成批量化、节拍稳定的热处理流水线。炉体外部采用框架加护罩形式，内部沿输送方向布置多段加热与保温区域，网带两侧设置限位与导向结构，避免工件在长距离输送中跑偏；双层网带的布置可在同一炉体截面内提升产能，或分别承担不同工艺路径，炉腔与输送通道之间留有检修与保温层空间。进出料端配置独立的型钢支架，支架腿底部安装脚轮，便于在车间内对位调整与维护时移出，支架上铺设辊道承接网带延伸段，保证工件在进出炉口时过渡平稳，避免卡滞或磕碰。传动部分布置于炉体侧部，通过辊轴、

　　链轮与张紧机构驱动网带循环运行，张紧位置预留调节余量，可补偿网带长期受热后的伸长变形。从建模角度看，炉体护罩、内部网带框架、辊道支撑、腿架与脚轮均按装配关系分层搭建，输送方向的中心线、炉口高度与进出料支架顶面需要保持一致，支架宽度与网带有效宽度匹配，周边预留操作与散热空间。这类设备常见于五金件、电子零部件、小型金属工件的去应力退火、再结晶退火等场景，选型时需结合工件尺寸、批量、温区长度与输送速度确定炉体长度和网带宽度，同时保证炉口密封、保温层厚度及维护通道的合理布置。
