Z轴直线进给滑台带主轴动力头

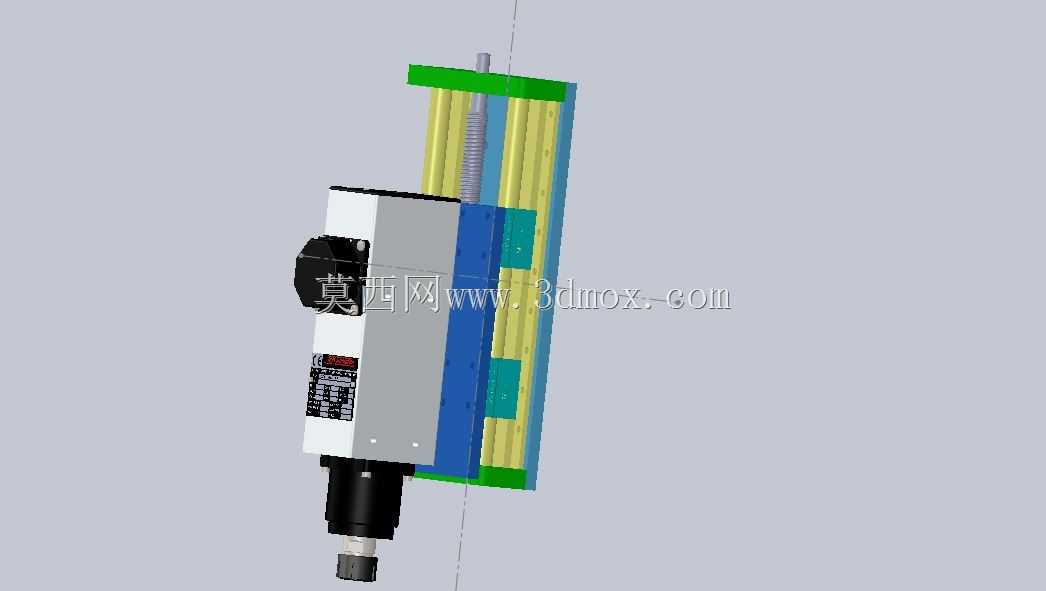

　　这套结构面向中小型数控加工单元的轴向进给工位，把高速电主轴、直线导向副、滚珠丝杠传动和承载滑台整合在同一底座上，常见于木工开料、铝件轻铣、塑料件修边、钻孔攻丝以及自动化专机的Z向切削执行端。现场布局时，它既可以作为立式加工横梁上的升降进给轴，也能倒装或侧装在多轴工位里，负责刀具沿进给方向的精确推进与退回。

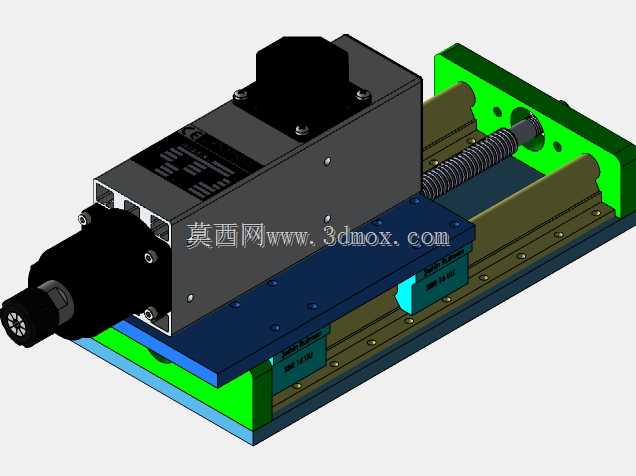

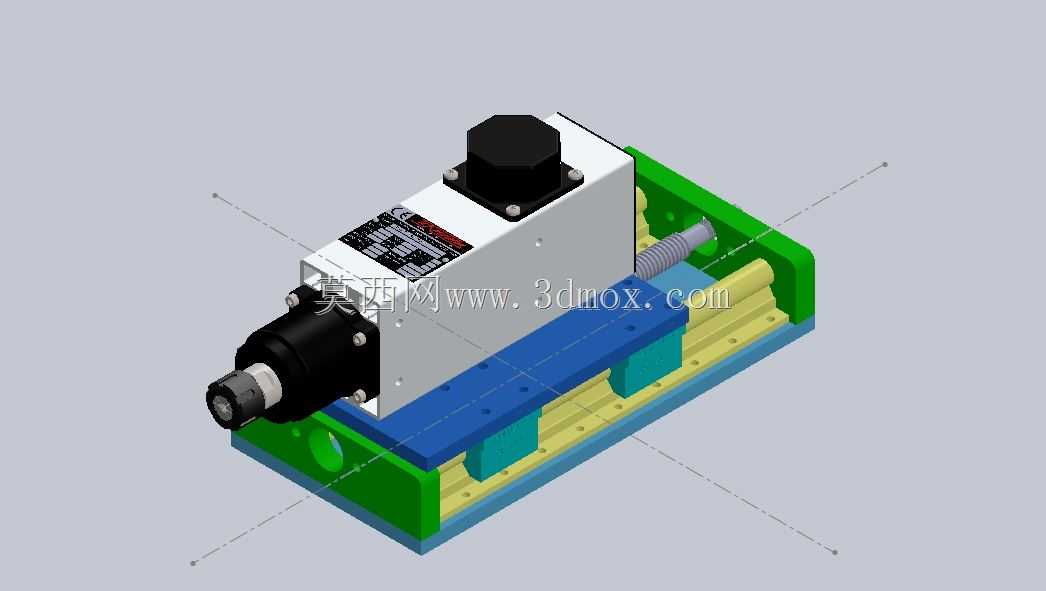

　　从实际用途看，前端黑色主轴夹头用于安装刀柄或刀具，主轴本体提供高速旋转动力；后方黑色接线盒承担电机供电与信号接入。蓝色滑板承载主轴并沿绿色底座方向移动，内部丝杠把旋转运动转化为直线推力，两侧导向件约束滑板的俯仰、偏摆和侧向窜动。黄色衬板区域体现了安装基面与运动件之间的分层关系，维修时可分别检查导轨润滑、丝杠预紧和主轴同轴度，而不必整体拆解工位。

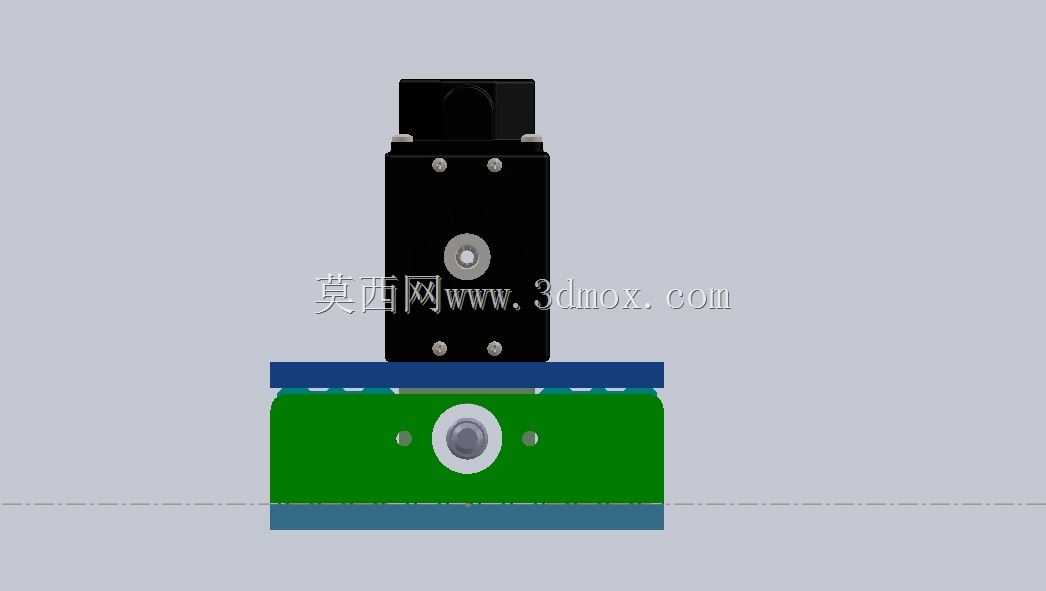

　　设计思路上，模型把动力、传动、导向和安装四类功能边界拆得比较清楚。主轴座与滑板之间采用平面贴合加紧固件定位，便于保证主轴轴线相对进给方向的平行度；滑板下方保留传动螺母连接空间，使丝杠中心线尽量靠近负载作用区，降低悬臂切削带来的附加力矩。底座两侧的绿色立壁形成槽形承载结构，既容纳导轨和丝杠，也为滑台提供侧向防护；端部和侧面的安装孔位可用于与设备横梁、立柱或工装板连接。

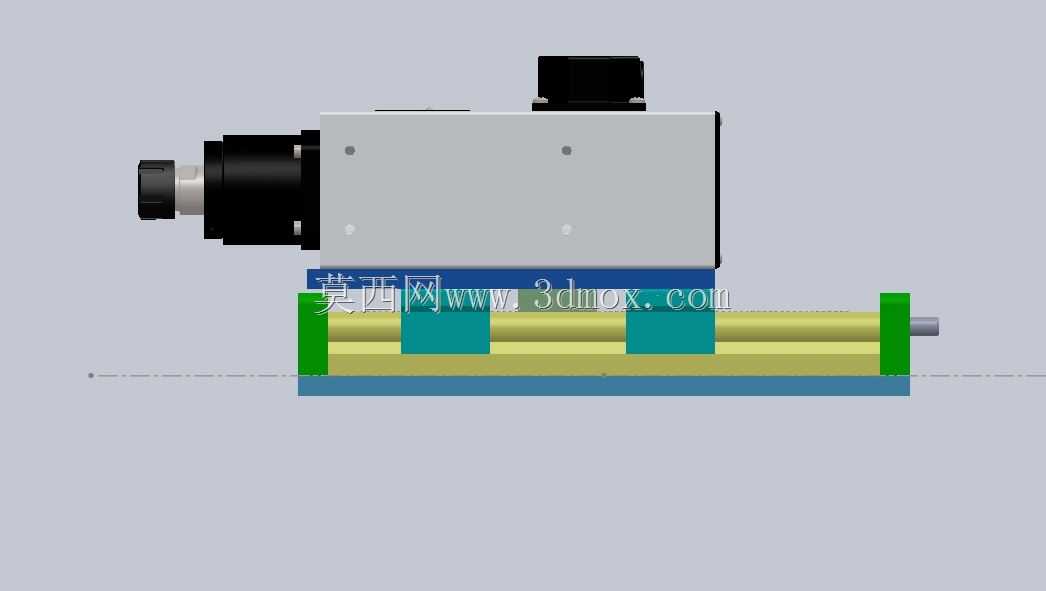

　　外形与安装边界需要在整机布置时重点校核。主轴前端伸出段要预留刀具、夹头螺母和换刀空间，顶部接线盒要留出电缆弯曲半径，不能与横梁护罩干涉；滑台全行程范围内，主轴端面、刀具和拖链均应在安全包络内。底座安装面应保持平整，固定螺钉按对角顺序压紧，避免底座受强迫装配后影响导轨直线度。进给轴与主轴轴线的关系要根据工艺确定：铣削、钻削时通常要求进给方向与刀具轴线重合；若用于打磨或倒角工位，则可通过转接板调整偏置量。

　　建模时可按装配层级拆分主轴组件、滑板组件、丝杠组件、导轨组件和底座组件，配合面保留真实贴合关系，运动件之间留出合理间隙。这样在干涉检查、行程校核、护罩设计和外购件选型时，都能直接反映设备装配状态，而不是只得到一个外观示意。
