金属板材冲压裁切模架结构设计

　　这套模架结构面向薄金属板材的连续冲裁与裁切工序，整体采用多层板叠合的经典冷冲模布局，在车间落料、修边、冲孔类工位中承担上下模导向、冲头固定与承压传力的核心作用。现场排布时，模架底部直接贴合压力机工作台面，通过底板预留的沉孔完成T型螺栓锁紧，四周留出送料机与导料板的安装空间，避免条料步进过程中与立柱、紧固件发生干涉。

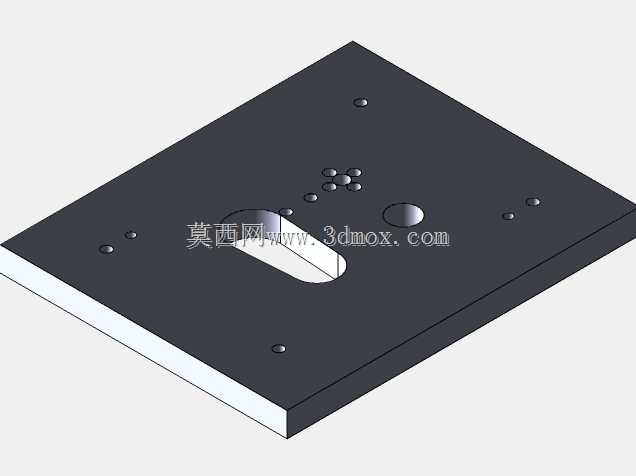

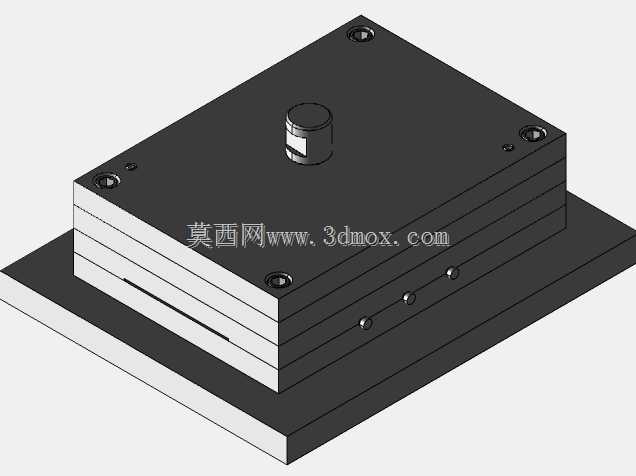

　　从结构分层来看，最下方为承压底板，承担凹模镶块的定位与冲裁反力；中部依次布置凹模板、卸料板与凸模固定板，各层通过内六角螺钉串联锁紧，侧面加装圆柱销实现重复装配定位，保证拆模维护后上下刃口的同轴度不会偏移。顶部面板中央设置模柄，用于和压力机滑块孔配合定心，滑块下行时带动凸模完成板材冲切，卸料板则在回程阶段将箍在凸模上的条料剥离，防止带料变形。

　　设计思路上优先考虑刃口更换的便利性：所有工作镶块均嵌入对应模板的型腔内，磨损后无需拆解整组模架，仅松开压板螺钉即可单独替换刃口件，大幅缩短换模停机时长。导向环节依靠模架四角的导柱导套副完成，合模过程中导套先于凸模进入导柱，提前校正上下模相对位置，即便冲床滑块存在微小间隙偏差，也能保证凸凹模间隙均匀，避免啃刃、毛刺超差问题。

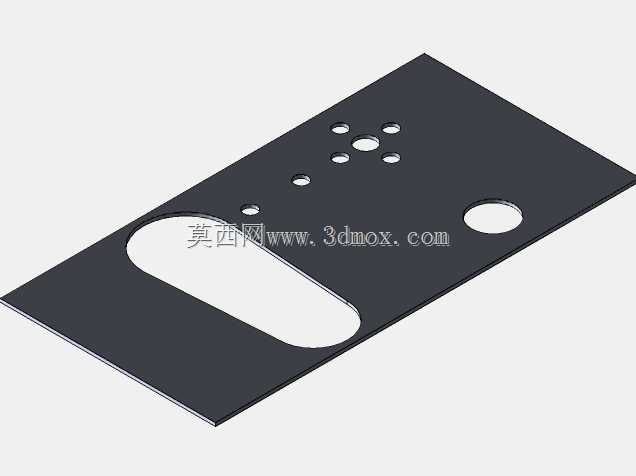

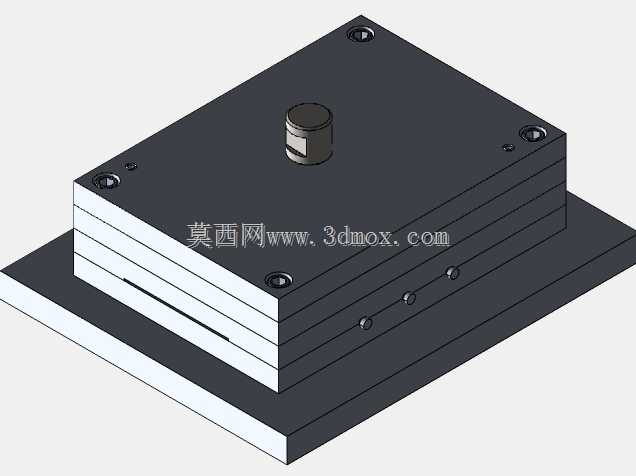

　　外形边界方面，整体呈方正矩形堆叠形态，长宽尺寸适配常规开式压力机的工作台开孔范围，闭合高度与滑块行程匹配，条料沿模架长度方向送入，侧向预留的传感器安装孔可接入误送检测探针，出现送料步距异常时触发设备急停。侧面外露的紧固螺钉沿分层接缝均匀排布，装配时按对角线顺序分次拧紧，消除板件局部翘曲；顶部与底板的沉头孔全部做锪平处理，螺栓锁紧后端面不突出模板表面，保证合模面完全贴合。

　　日常生产中这类模架多用于五金小件、家电钣金支架的批量冲制，配合自动送料机可实现连续无人化冲压，结构刚性足以承受普通冷轧钢板、铝板的冲裁载荷，长期运行后仅需定期检查导柱润滑状态与刃口磨损量，维护逻辑清晰，适配多数通用冲压产线的工位改造需求。
