餐巾纸连续压花折叠生产设备

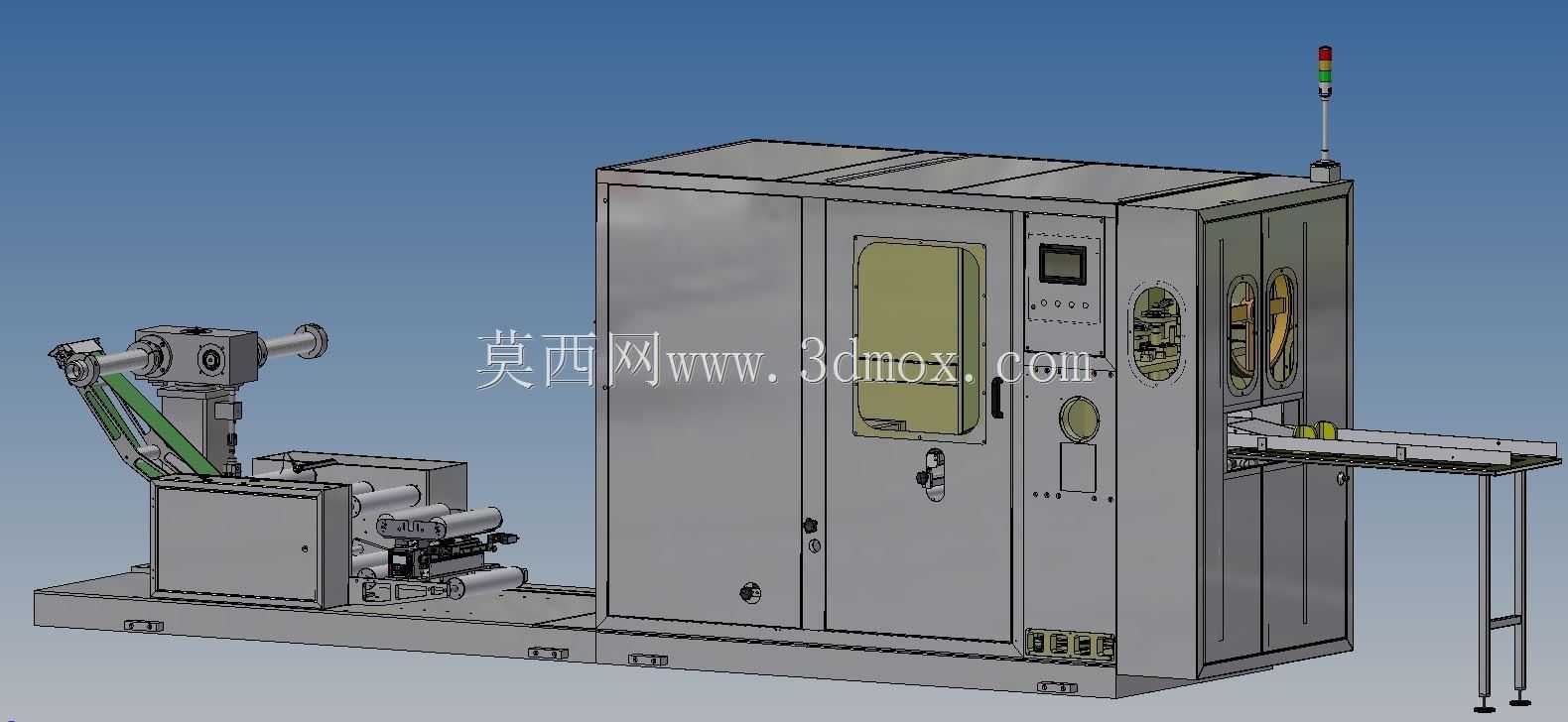

　　该设备面向生活用纸后段加工场景，主要完成餐巾纸原纸放卷、张力牵引、连续边缘压花、定长折叠、成型输出等工序，常见于纸品加工厂、酒店耗材生产线、一次性卫生用品车间。整机采用长条形落地布局，左侧布置原纸放卷与牵引单元，中部为封闭防护主机，右侧设置成品出料输送台，顶部安装三色状态警示灯，便于操作人员在连续生产中识别运行、待机和故障状态。

　　从结构设计角度看，放卷端保留了较大的卷材安装空间，支撑轴、导向辊和牵引辊沿走纸路径依次布置，能够减少纸带在高速进给过程中的偏移和褶皱。主机段采用箱体式框架，外侧设置检修门、观察窗、操作面板和控制按钮，内部可容纳压花辊、折叠机构、传动组件及相关执行元件。封闭外罩不仅能降低纸屑外散和运行噪声，也为高速运动部件提供安全防护。观察窗位置对应主要成型区域，方便在不停机状态下查看纸带输送和压花状态。

　　压花与折叠是该设备的核心功能区。连续边缘压花机构通过辊面配合对纸层施加纹路和封边效果，使餐巾纸在折叠后边缘整齐、层次清晰，并增强成品外观一致性。牵引系统需要与压花、折叠节拍保持同步，避免纸层拉伸过度或堆积。出料端采用水平输送带，将成型后的餐巾纸逐片送出，便于后续人工收集、计数包装或对接纸巾包装设备。输送带支架独立延伸，高度与主机出口保持一致，可作为产线衔接边界进行布置。

　　在安装边界上，设备需要沿走纸方向预留放卷操作位、主机检修门开启空间以及出料收集区。左侧放卷位置应保留卷材吊装或换卷空间，右侧输送台前方需留出人员取料和周转车通行区域。主机底部设置整体底座和可调支撑点，有利于现场找平并抑制高速运行振动。电气控制元件集中在主机侧面板附近，布线路径短，维护时可从检修门接近内部传动部件。

　　建模时需重点关注辊系平行度、走纸中心线、门板开合干涉、输送台与主机出口高度关系以及警示灯安装高度。外罩钣金、观察窗、把手、铰链、面板按钮和输送支架均应按实际装配关系表达，以便用于方案评审、设备布局、产线干涉检查和维护空间校核。该结构适合作为餐巾纸自动化加工设备的设计参考，也可用于纸品包装生产线前后段衔接分析。
