可伸缩式皮带输送线三维结构设计

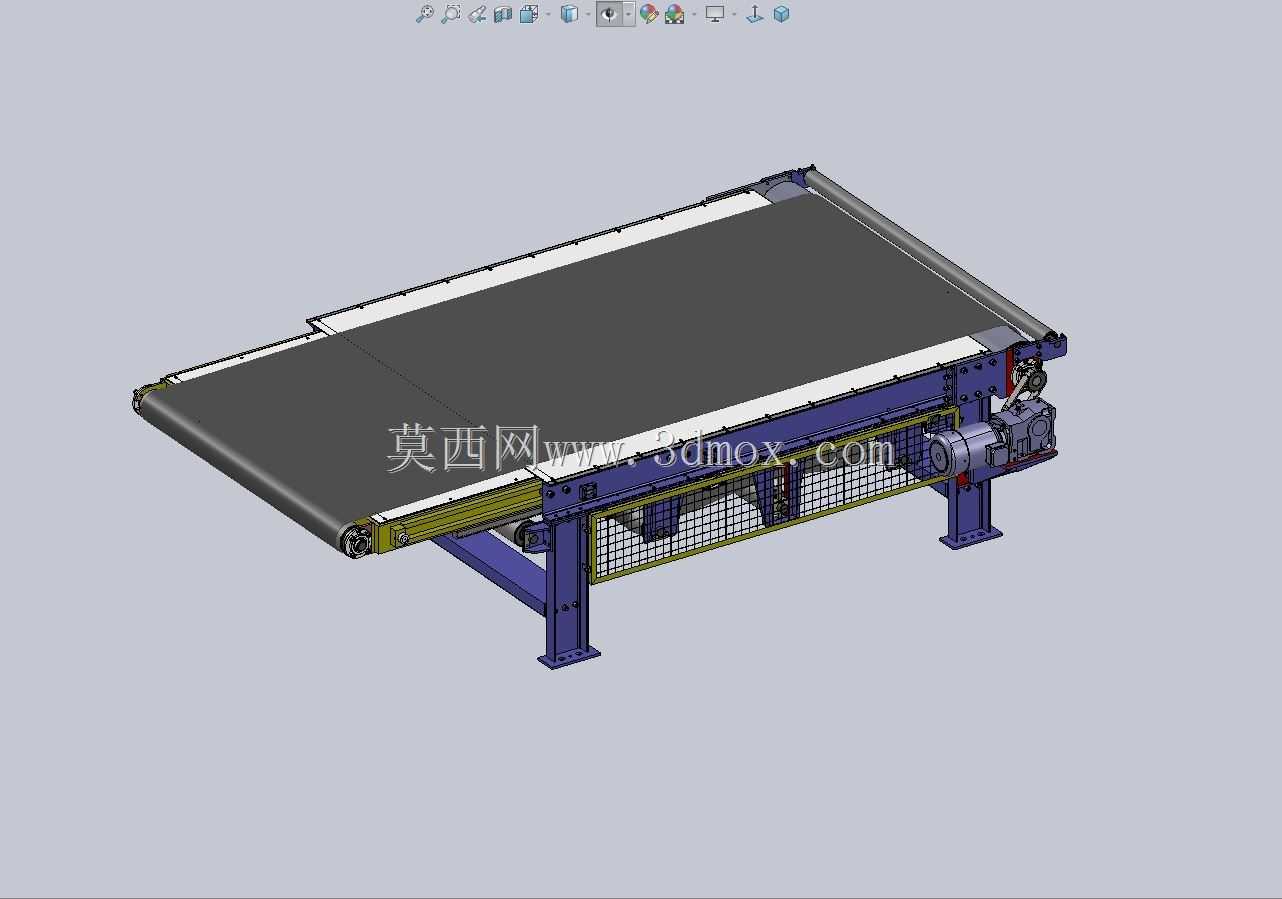

　　这套伸缩式皮带输送线的三维结构，核心面向车间内部需要频繁调整输送长度、对接不同工位的物料转运场景，在电商仓储分拣、家电组装线接驳、包装工序前后段衔接、车间跨工位工件转运这类工况里适配性很强。不同于固定长度的普通皮带机，它的机架采用分段嵌套滑移结构，主体支撑框架分为固定段和可伸缩滑移段，两段机架通过侧向导向限位结构配合，伸缩动作沿输送方向平稳滑移，不会出现横向偏移，现场可以根据上下游设备的间距，在有效行程内自由调整整机输送长度，不用额外拼接多台固定输送机，也不用反复调整工位布局。

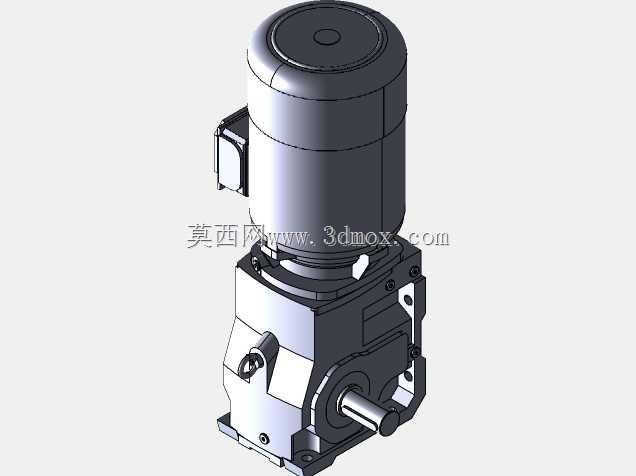

　　从结构设计逻辑来看，整机的承载机架采用型钢焊接成型，底部配置四个独立可调支撑脚，支撑脚带方形安装底板，既可以通过地脚螺栓固定在车间地面，也可以在需要频繁移位的场景下加装脚轮，支撑立柱的高度预留了调节余量，能够适配不同高度的上下游设备对接，安装时只需要保证整机纵向水平度偏差在允许范围内，皮带就不会出现跑偏问题。驱动单元布置在机架固定端的侧部，采用电机减速机直连驱动辊筒的传动方案，驱动辊筒表面做滚花包胶处理，增大和皮带之间的摩擦力，避免重载启动时出现皮带打滑，改向辊筒布置在伸缩段的端部，随伸缩段同步移动，张紧结构集成在改向辊筒的安装座上，通过长腰孔调整辊筒间距，既能补偿皮带长期运行后的拉伸余量，也能在伸缩段调整位置后始终保持皮带合适的张紧力。

　　皮带工作面采用平面黑色耐磨橡胶带，两侧机架边缘设置限位挡边，防止输送过程中小件物料从侧边滑落，机架下部的传动侧区域加装了网格防护网，既不影响日常观察传动部件运行状态，也能避免人员衣物、工具卷入传动机构，符合车间设备的安全防护要求。整机的安装边界需要在布局阶段提前预留：完全缩回状态下整机长度为基础段尺寸，完全伸出后总长度在基础长度上叠加伸缩行程，设备宽度方向除了主输送面的宽度，还要在驱动侧预留至少三百毫米的维护空间，方便后期对电机、传动链条、辊筒轴承进行检修更换，高度方向从地面支撑底板到皮带工作面的高度可根据对接设备调整，不需要额外搭建过渡平台。

　　在实际产线布局里，这类伸缩输送机经常用在固定产线和移动作业工位之间，比如装箱工位完成封箱的纸箱，可以通过伸出的输送段直接送到暂存区，换产的时候把伸缩段缩回，就能腾出车间的物流通道，也可以多台伸缩输送机组合，对接不同长度的分拣格口，相比固定输送线，它的布局灵活性高很多，三维建模过程里所有的辊筒、机架型材、防护网、安装紧固件都做了完整的装配约束，伸缩动作的运动干涉已经全部排查，结构件的壁厚、支撑跨距都按照常规散料、整箱工件的承载需求设计，能够直接用于方案评审、结构细化和现场布局参考。
