车间作业用双梁桥式起重设备结构模型

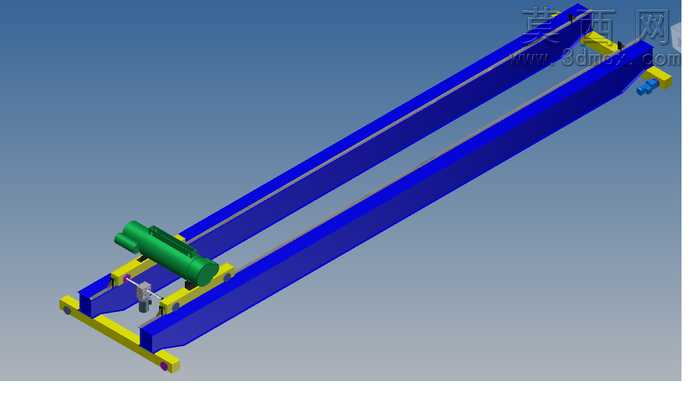

本模型为面向车间作业场景设计的双梁桥式起重设备三维结构模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循起重机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了双梁桥式起重机的核心结构特征。模型主体的两根平行主梁采用箱型梁结构设计，建模时通过拉伸、布尔运算等特征操作还原主梁的截面形态与长度尺寸，赋予高饱和度蓝色金属材质，模拟实际生产中起重机主梁的防护漆外观，材质参数设置了合适的金属粗糙度与反光度，渲染后呈现出工业涂装的哑光金属质感。主梁下方配套的端梁与行走轮组采用黄色工程防护漆材质，与蓝色主梁形成清晰的视觉区分，端梁处的行走轮、定位销轴等细小部件均通过回转、阵列等特征完成建模，还原了行走机构的装配关系与运动逻辑。主梁上方搭载的起重葫芦总成是模型的核心功能部件，建模时对葫芦的卷筒外壳、减速箱体、吊钩滑轮组、运行小车等结构进行了精细化拆分，卷筒外壳采用深绿色金属材质，还原起重葫芦的标准外观，运行小车与主梁轨道的配合面做了贴合约束，清晰展示葫芦沿主梁横向移动的运动路径。模型渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射模拟车间顶部照明，辅助光源补充暗部细节避免结构阴影过深，背景选用纯色渐变灰背景突出设备主体，渲染输出的效果图清晰展现各部件的装配位置与结构层次。设计思路上，该模型聚焦车间内重型物料的跨工位搬运需求，双梁结构相比单梁起重机具备更高的承载能力与更好的结构稳定性，适合大吨位工件的吊装转运作业，建模过程中对各部件的连接关系、运动副位置做了合理预留，可用于后续的运动仿真演示、结构受力分析，也可作为起重机械设计教学、车间布局规划的参考三维素材，帮助设计人员直观理解双梁起重机的结构组成与作业逻辑。
