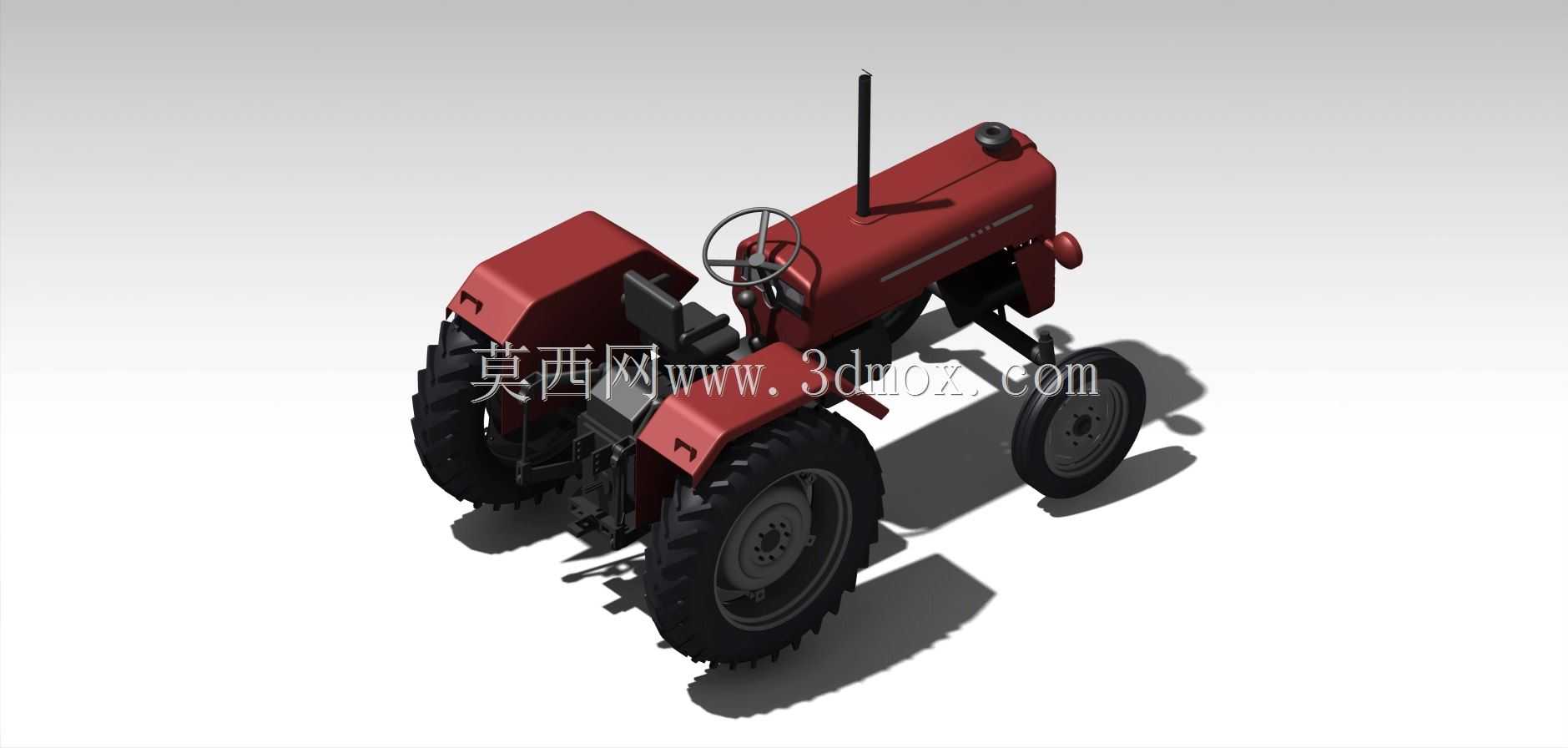

农用轮式拖拉机整机结构三维设计

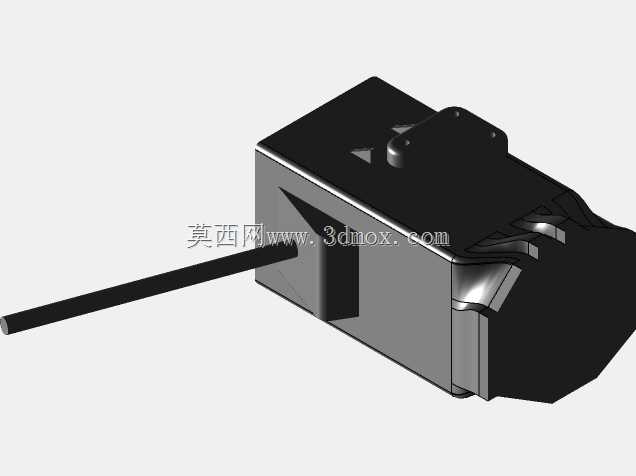

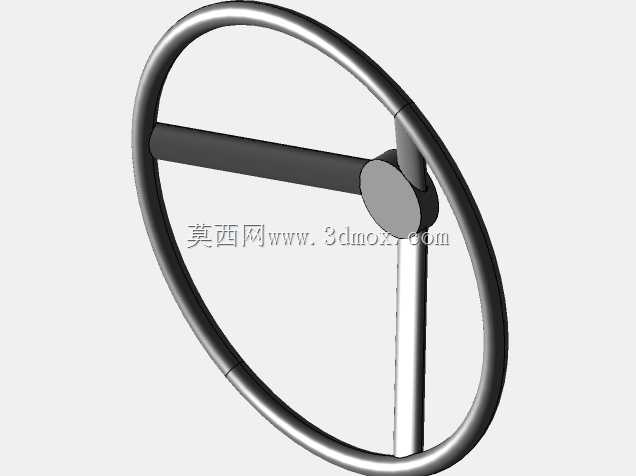

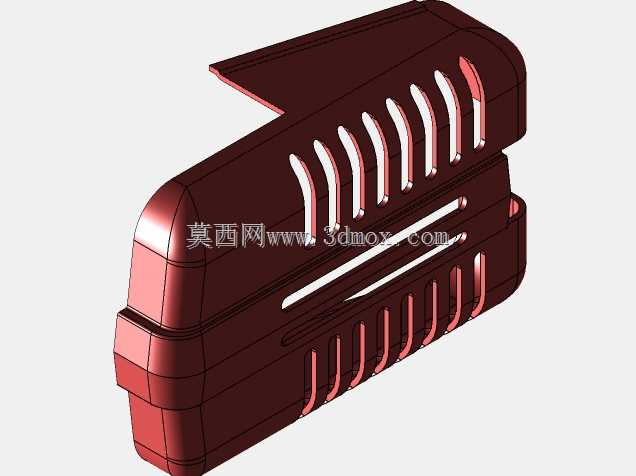

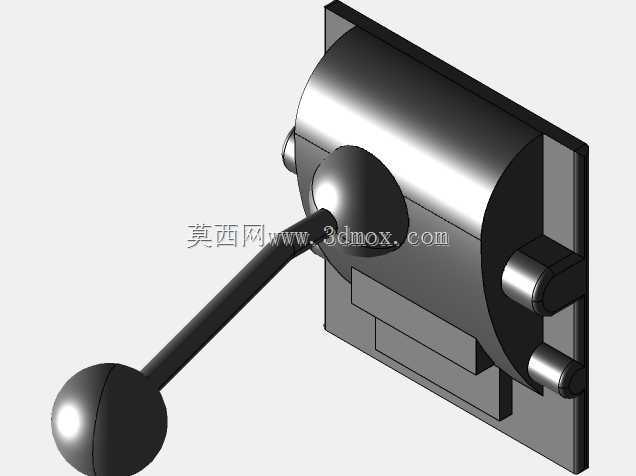

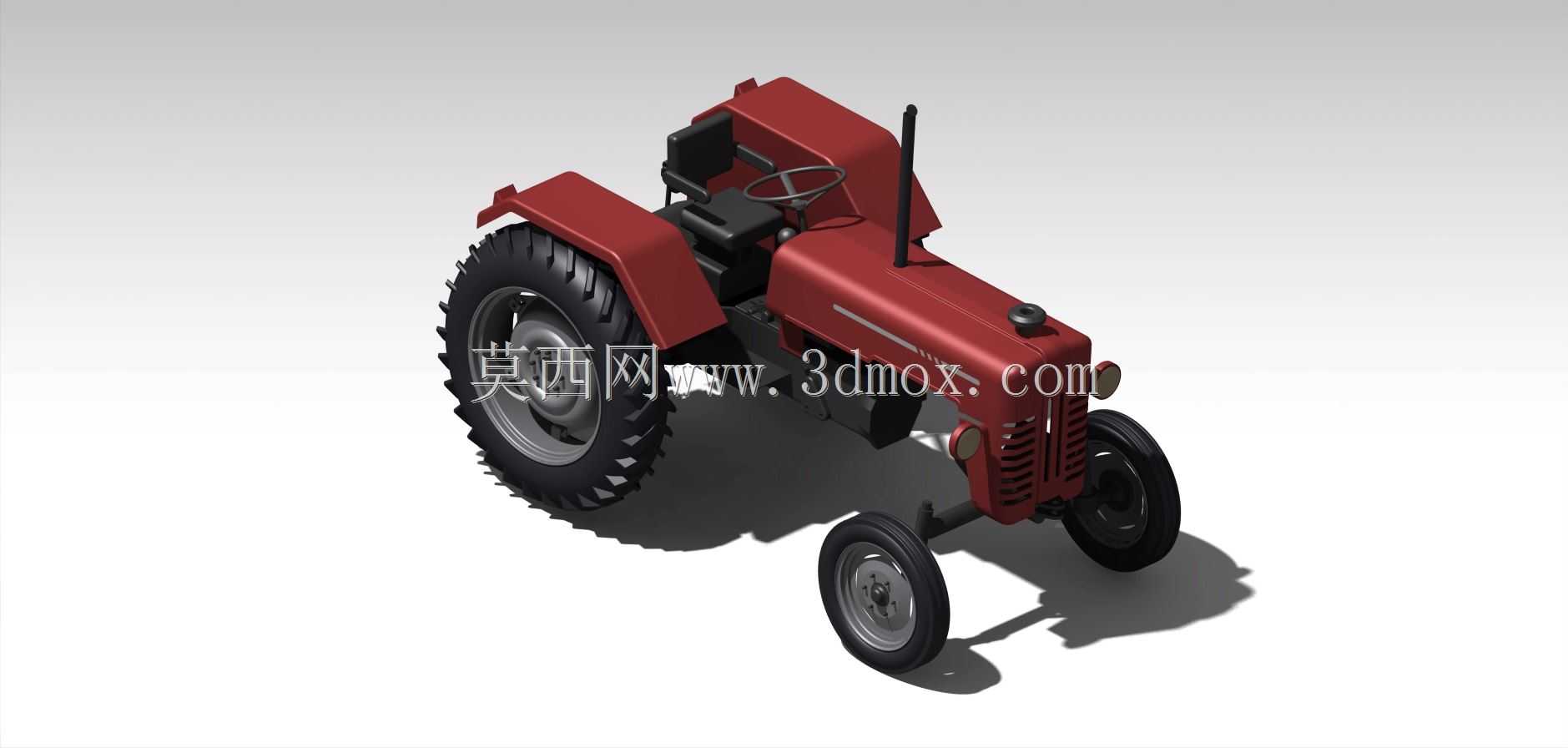

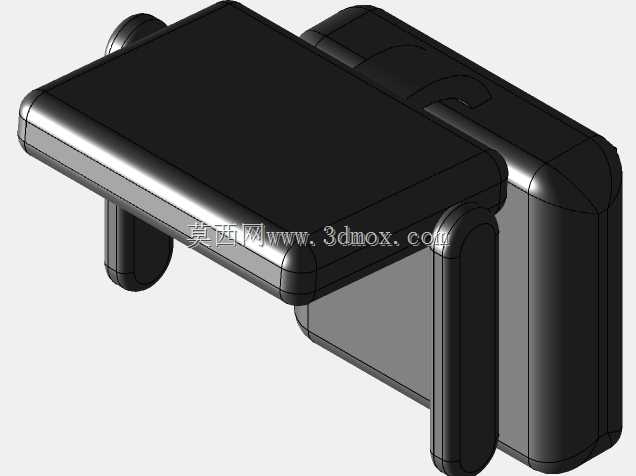

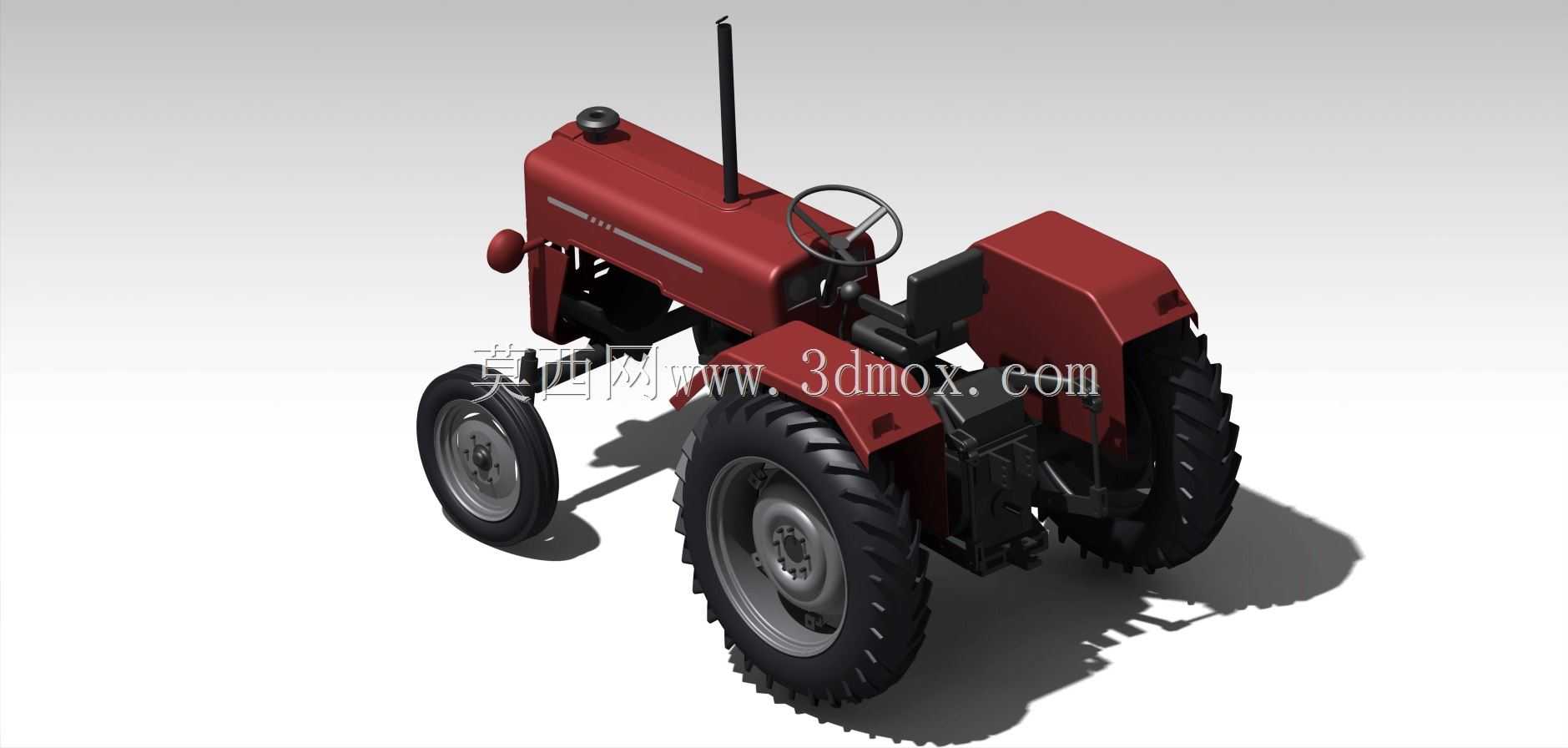

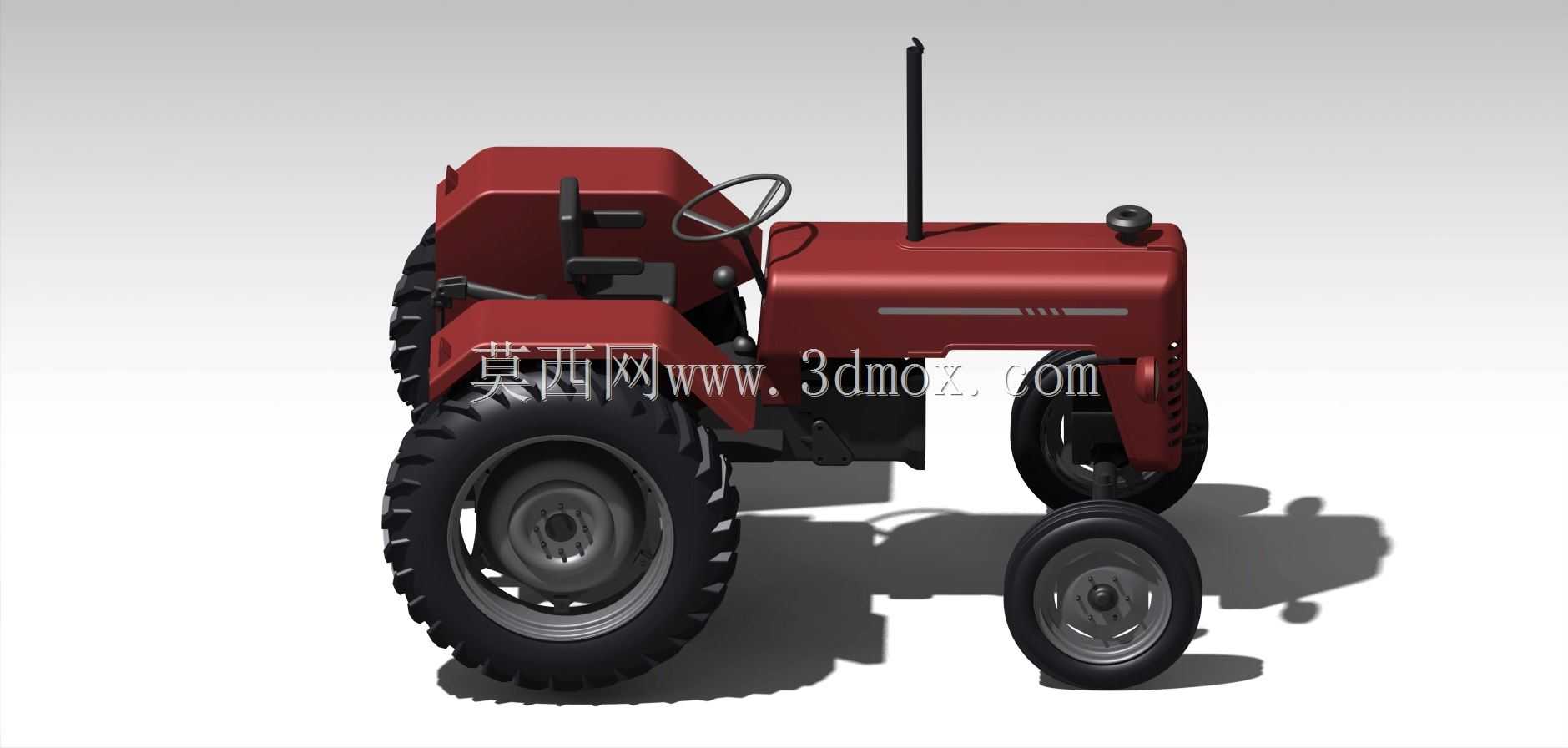

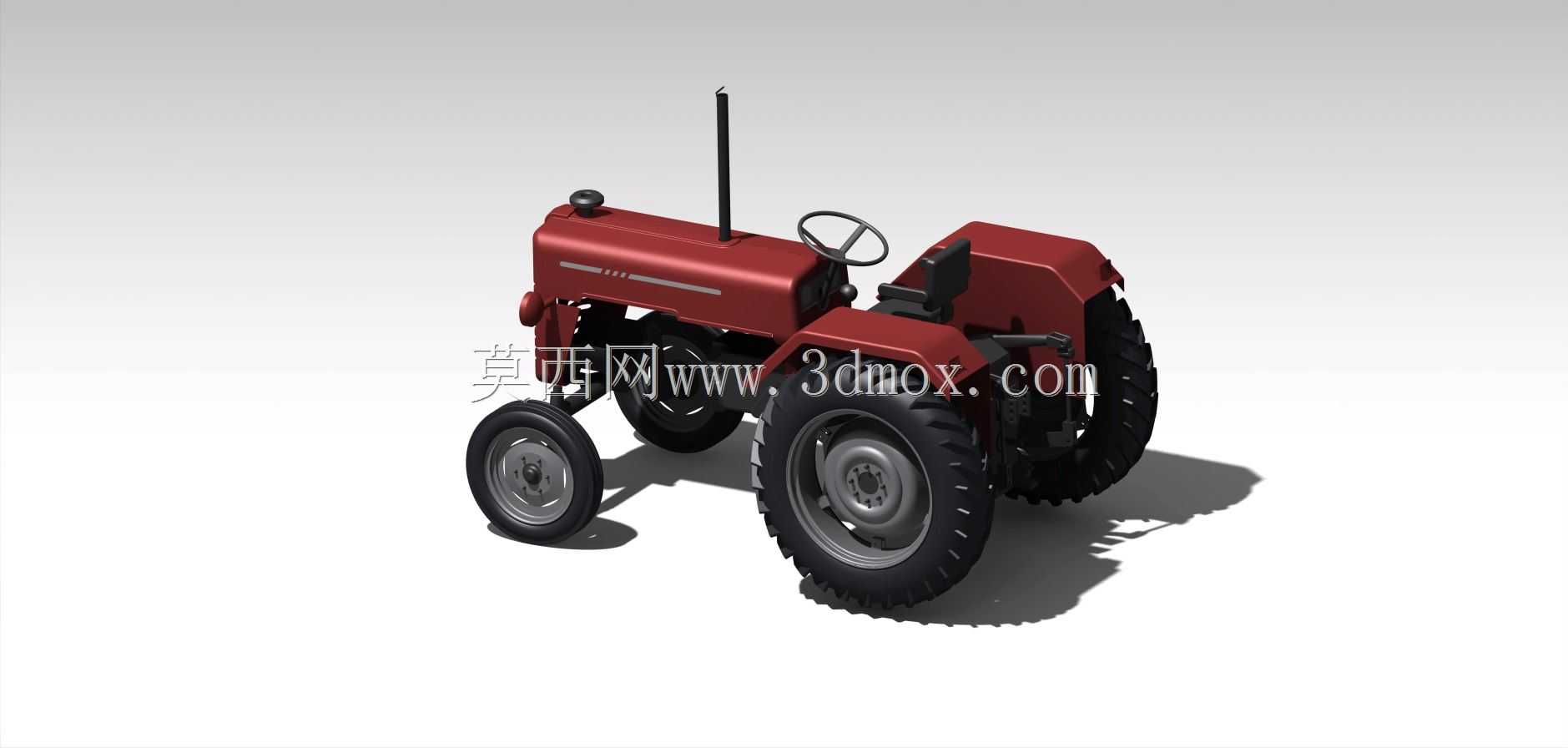

　　这套轮式农用拖拉机的三维结构设计，完全围绕丘陵小地块、果园行间作业、大棚耕整以及短途农资转运的实际使用场景搭建，没有照搬大马力重型拖拉机的冗余结构，整体布局紧凑，转弯半径控制在适配小块耕地的范围，机身宽度预留了果园窄行通行的边界，整机高度也考虑了大棚低矮空间的通过性，不会在设施农业作业中刮碰棚架。从结构排布来看，整机将动力单元前置布置，发动机舱外壳做了圆弧收边处理，既预留了散热通风的流通间隙，也避免田间作业时剐蹭作物枝干；驾驶区域采用开放式无封闭驾驶室的设计，方向盘、操作座椅、换挡杆件的位置按照人机操作行程排布，操作人员上下机便捷，在需要频繁下车查看农具挂接状态的小块农田作业中，能减少不必要的操作耗时。

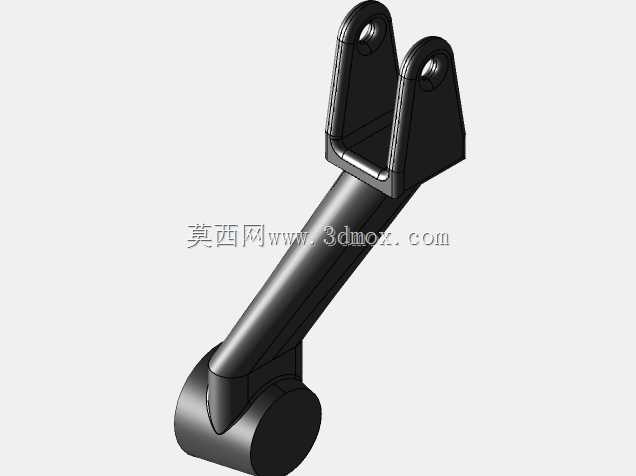

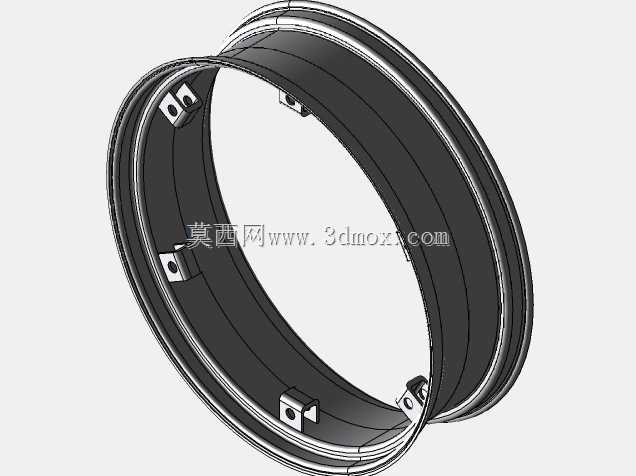

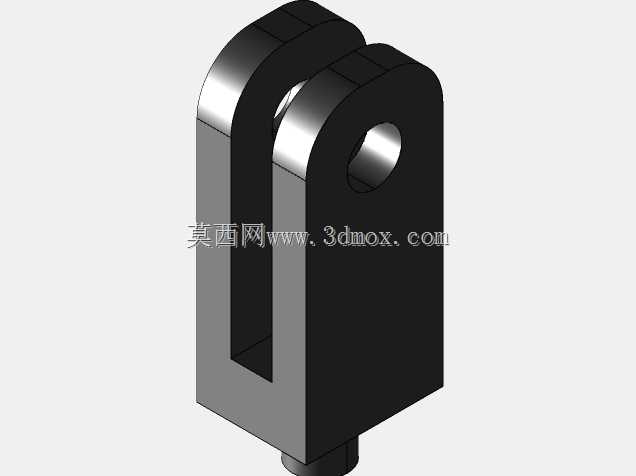

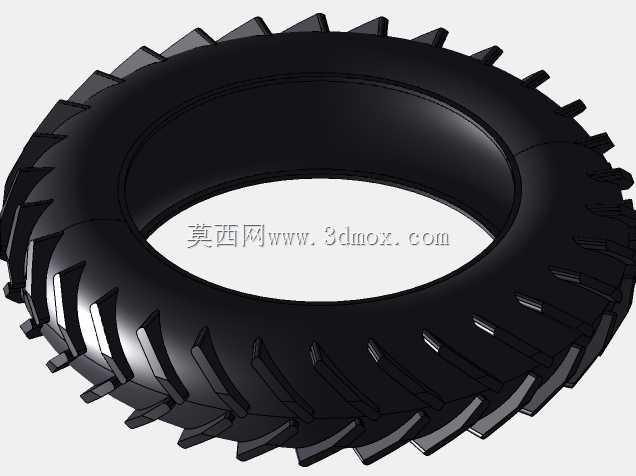

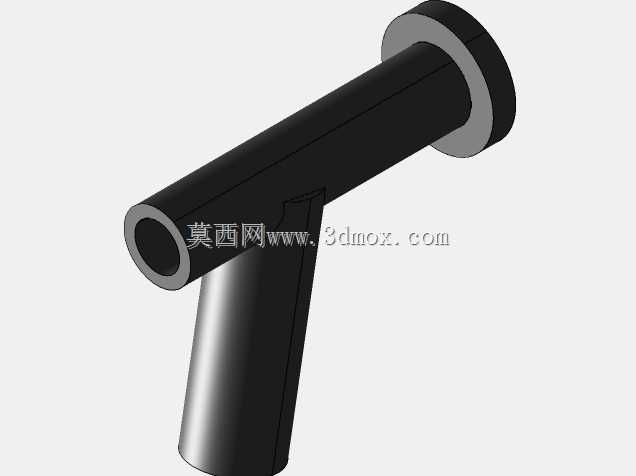

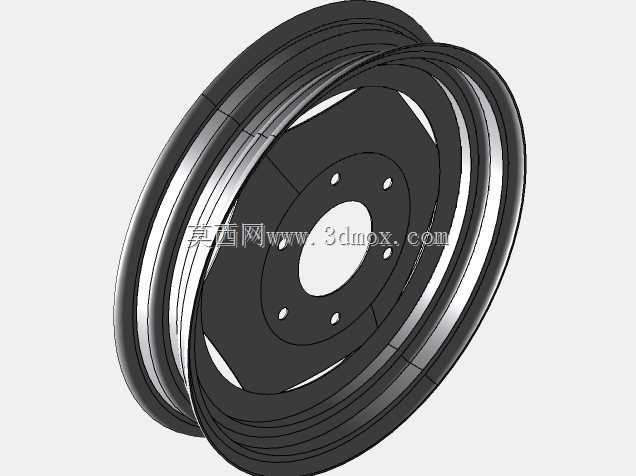

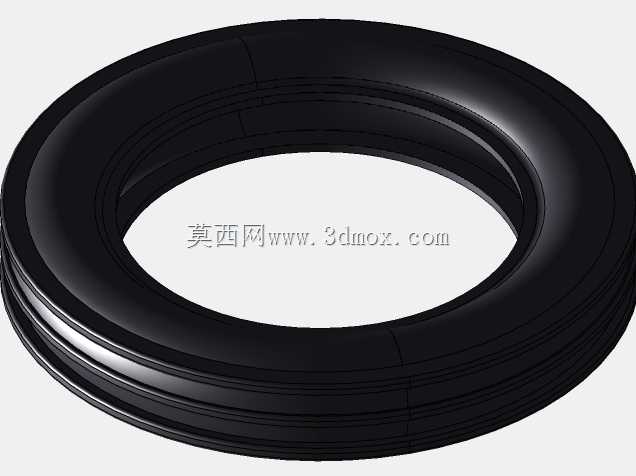

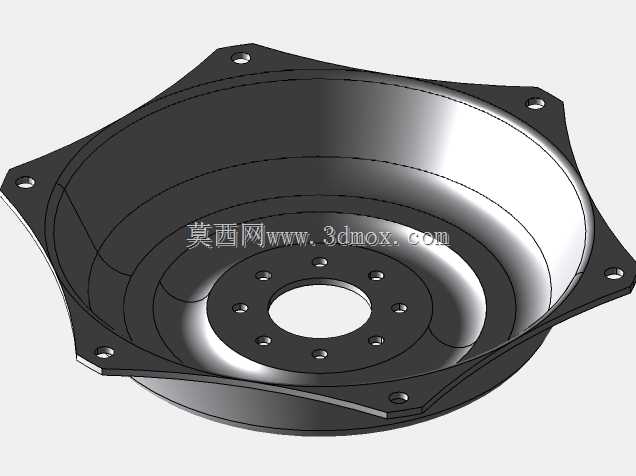

　　行走系统采用前小后大的差异化轮胎配置，前轮为窄幅导向轮，转向节的转动角度经过校核，保证转向时轮胎不与前桥、机身护板发生运动干涉；后轮搭配大直径深花纹农用轮胎，胎面的凸起齿纹结构在三维建模中完全还原，作业时可以嵌入松软泥土地表，降低整机打滑概率，后轮轮距的安装边界也预留了调节空间，可根据不同作物的种植行距调整轮距，避免压损作物苗株。机身尾部预留了标准农具挂接接口，可匹配旋耕机、犁具、小型播种器、拖斗等不同农机具，动力输出轴的位置与挂接点位的相对尺寸经过匹配校核，挂接农具后整机重心仍保持在合理区间，重载作业时不会出现机头翘起的失稳问题。排气立管布置在发动机舱侧上方，走向避开驾驶人员的操作视线，尾气排放方向不会直吹操作人员；

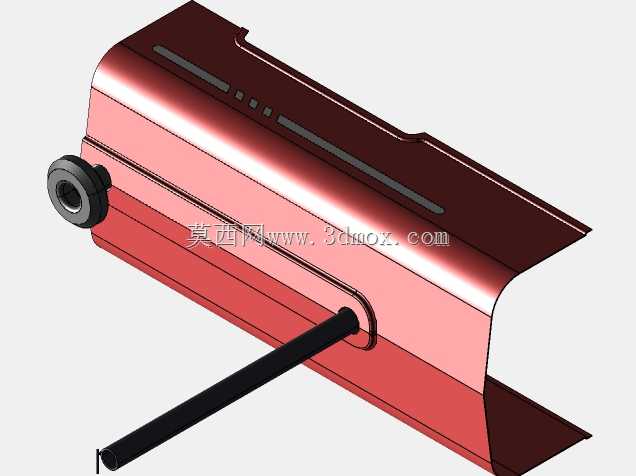

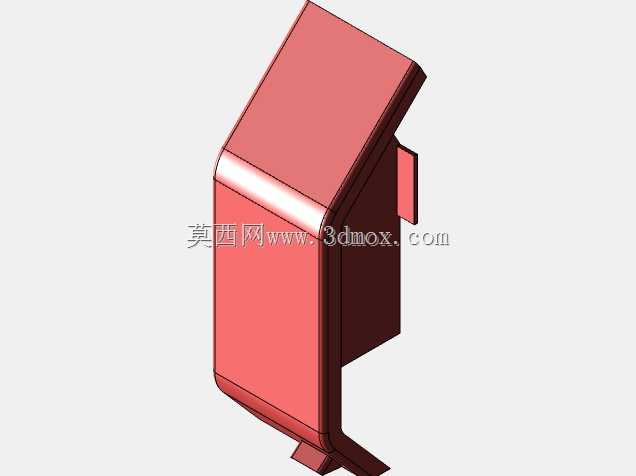

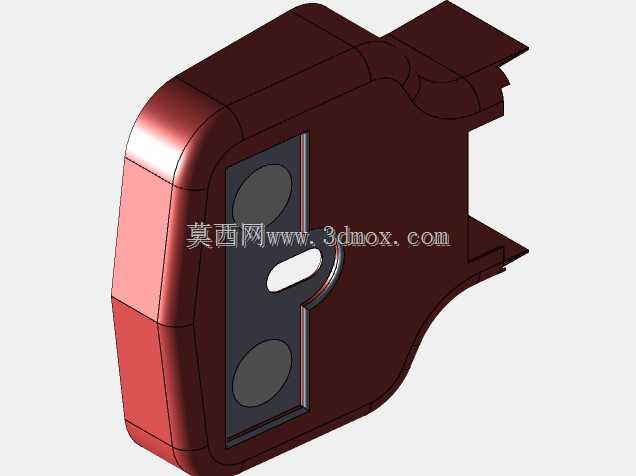

　　机身两侧的护板覆盖了传动皮带、运转链轮等危险运动部件，仅在保养点位预留可拆卸的检修开口，日常加注燃油、检查机油液位时不需要大面积拆解外护件。建模过程中对所有运动部件做了装配间隙校验：转向轮全程打满方向无卡滞，后轮转动时与轮拱、底盘车架的安全间隙满足泥泞地带裹附泥层的使用需求，座椅与方向盘的相对位置适配不同身高操作人员的操作姿态，脚踏制动、离合踏板的行程区间也符合常规农机的操作习惯。整机的底盘车架采用贯通式承重结构，发动机、变速箱、后桥、挂接机构都直接固定在车架主梁上，受力传递路径直接，田间颠簸工况下各连接点位的载荷分布均匀，不会出现局部应力集中的问题。前端预留了配重块的安装位，在后部挂载重型农具时可以加装前置配重，平衡整机前后轴载荷，提升坡地作业的稳定性。
