宽幅复式田间耕耘整地作业机

　　这套宽幅复式耕耘整地设备的结构方案，主要面向旱田播前整地、秸秆残茬处理后的松土碎土以及苗床表层整理作业，在东北、西北大田块的谷物、经济作物种植区使用频率较高。整机采用牵引式对称框架布局，作业幅宽大，单次进地即可同步完成浅层松土、土块破碎、地表平整多道工序，减少拖拉机反复进地压实地块的次数，对于墒情保持和降低作业燃油消耗都有实际价值。

　　从结构布置来看，主机架采用红色矩形钢管拼焊成大跨度格栅式承载框架，框架沿作业幅宽方向分段设置加强横梁，所有受力节点都通过焊接补强，牵引挂接位置位于机架前端中部，挂接座做了加厚立板和三角加强筋处理，能够承受牵引作业时的交变拉力与地头转向带来的侧向扭矩。机架下方按多行等间距排布弹性耕耘齿，齿柄采用弯曲弹簧钢构型，上端通过螺栓卡座固定在横梁上，下端装配窄幅锄铲；作业时弹性齿柄可随土壤阻力产生小幅挠曲，遇到埋在土中的石块、作物根茬时能够自动避让回弹，既避免铲尖硬性磕碰断裂，也能让齿尖持续维持设定的松土深度，把板结土层划开、把深层土块抬到地表。

　　机架后侧串联布置黑色碎土整平组件，该段包含多组交错排布的碎土辊与耙齿单元：碎土辊上的异形刀齿按螺旋相位排列，滚动过程中持续切削、挤压被弹性齿翻出的大土块，把土块破碎成适合播种的细小颗粒；末端的平土杆件顺着地表拖行，刮平耕耘齿作业留下的垄沟和凸起，让整幅作业面的地表高度差控制在农艺允许范围内，后续播种作业时开沟深度能够保持一致，出苗整齐度更有保障。

　　设计过程中首先要匹配牵引动力的悬挂与牵引边界，前端挂接点的高度、销轴孔径需要和对应马力段拖拉机的牵引杠尺寸适配，整机运输状态下的宽度要符合道路通行限宽要求，作业时机架两侧的展开段通过铰接结构锁定，保证幅宽方向刚性，转场运输时可按需求折叠外侧段，缩小通行宽度。机架的离地间隙需要兼顾松土深度和通过性：正常作业状态下齿尖入土深度可通过后侧辊组的限位高度调整，框架下沿距离未耕地表保留足够空间，避免拥堵杂草、秸秆，即便在高留茬地块作业也不容易出现缠堵。

　　受力校核层面，主梁的抗弯截面模量按照满幅作业、最大土壤阻力工况计算，弹性齿的安装座间距经过排布优化，相邻齿的作业轨迹互相错开，不会留下漏耕条带；后侧碎土辊的轴承座采用带防尘密封的外置支座，维护时可以直接单点拆卸更换，不需要拆解整根辊轴。框架上预留的多组安装孔位，允许用户根据不同土壤工况调整齿排数量、更换不同宽度的锄铲，在沙壤土、黏重黑土等不同地块都能匹配对应的作业参数。

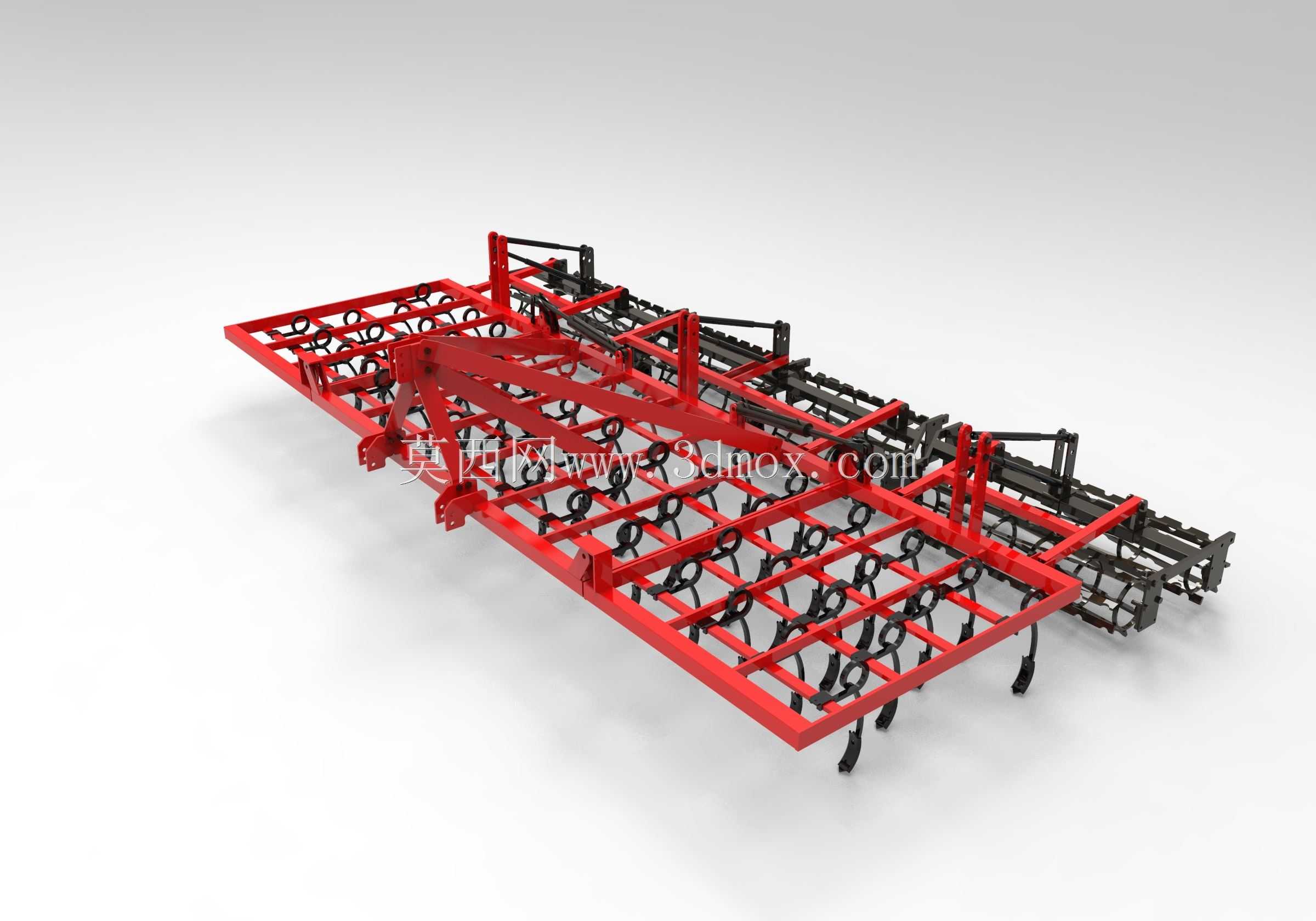

　　三维建模时需要重点还原焊接框架的管材搭接关系、弹性齿的弯曲弧度与安装角度、碎土辊刀齿的螺旋排列相位，同时把挂接座、加强筋、轴承支座这些细节特征完整表达，检查运动件在机架升降、仿形浮动过程中是否存在干涉，确认各工作部件的作业轨迹覆盖整幅幅宽、无漏耕区域，为后续工程出图、外协加工和现场装配提供准确的结构依据。
