链式滚筒货物输送检测工作站

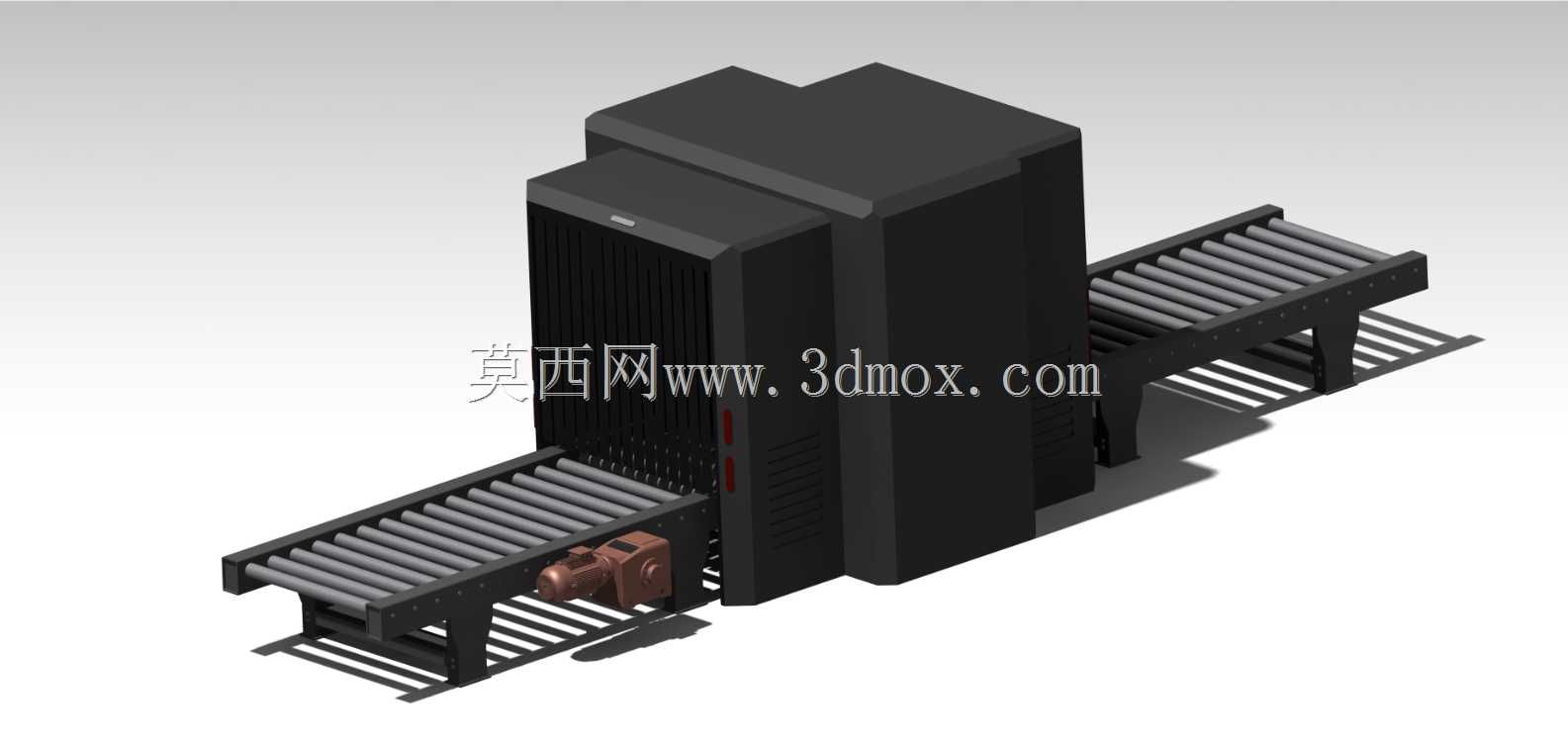

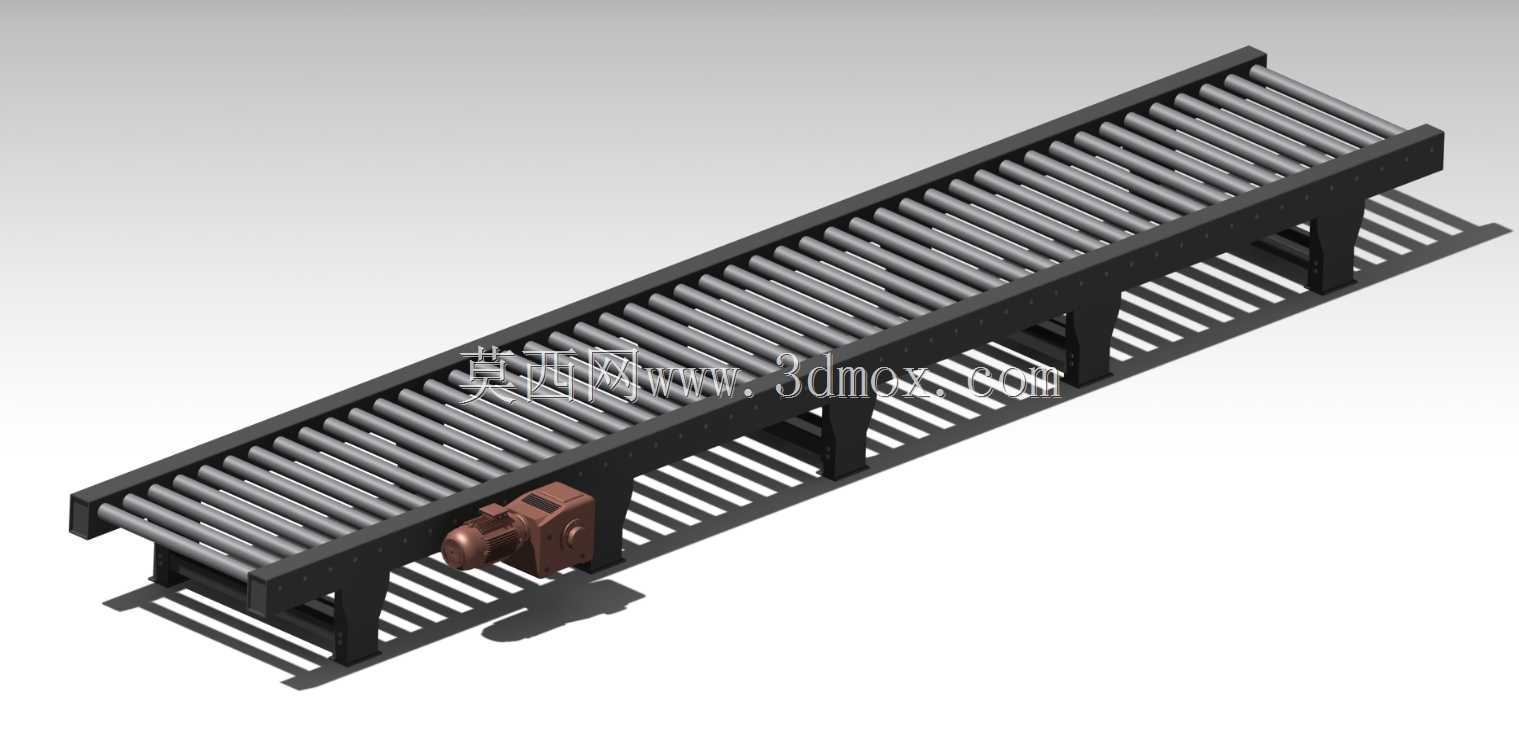

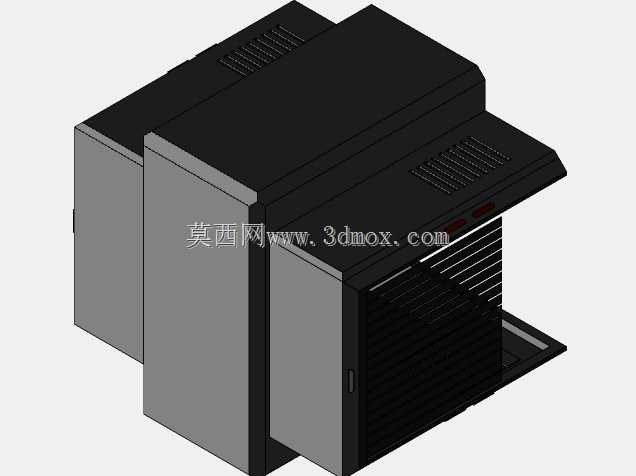

　　该套设备面向仓储物流、包装后段、生产车间周转以及在线检测工位，主要解决箱装货物、托盘货物在固定路线上的连续转运问题。模型中输送段采用滚筒承载方式，货物底面与多根辊筒接触，运行时由链式传动带动辊筒同步转动，适合承载较重的纸箱、周转箱或带托盘货物。与普通皮带输送相比，滚筒结构在刚性、耐冲击性和维护便利性方面更适合工厂环境，尤其在货物需要经过扫描、称重、尺寸检测或分拣入口时，能够提供稳定的支撑面和较明确的输送中心线。设备中部设置封闭主机段，可作为检测、读码、称重或工艺处理工位的安装载体。两侧辊道与主机入口、出口保持同一输送高度，使货物能够连续通过，不需要人工二次搬运。主机外形采用箱体式框架，外侧预留检修面和通风区域，内部可布置检测元件、

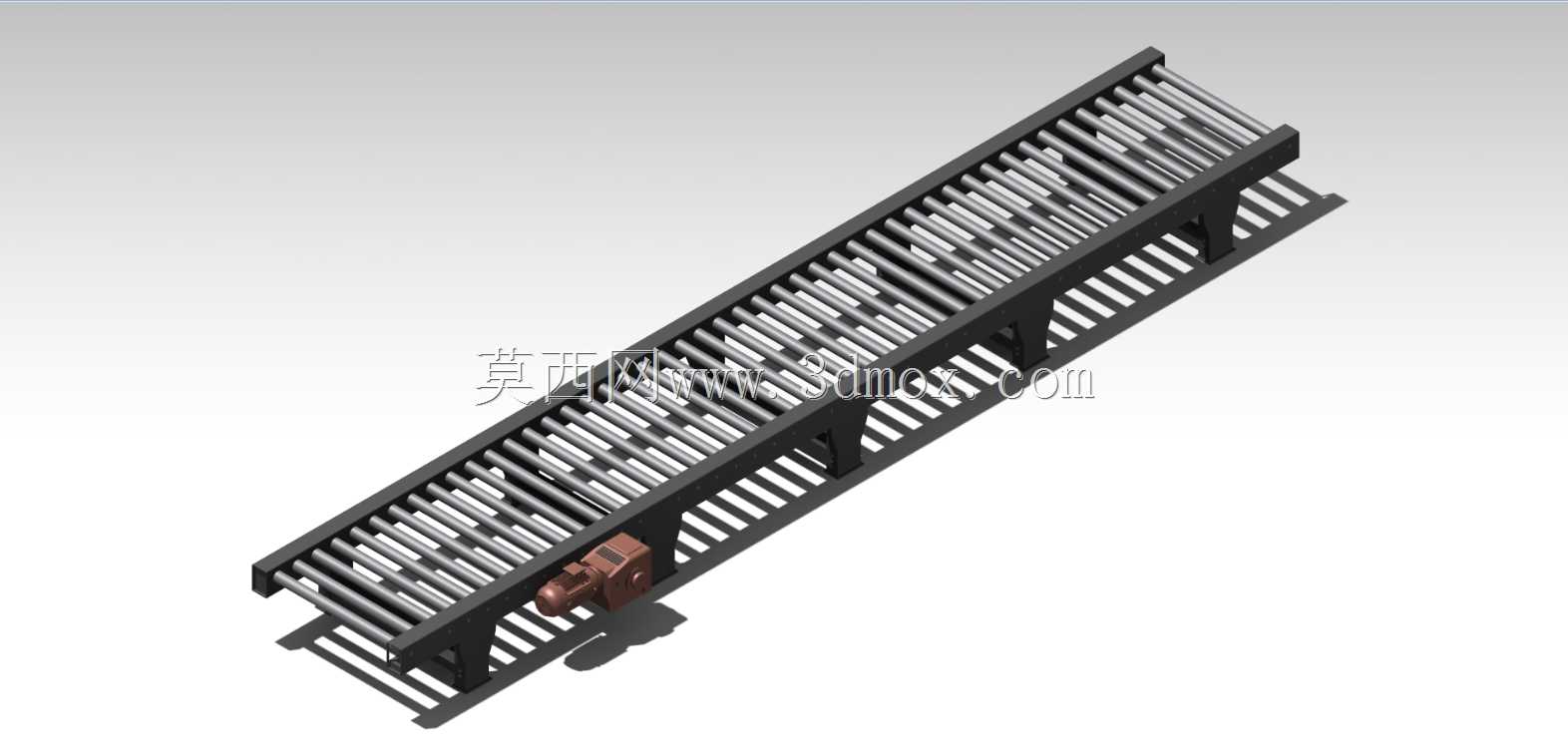

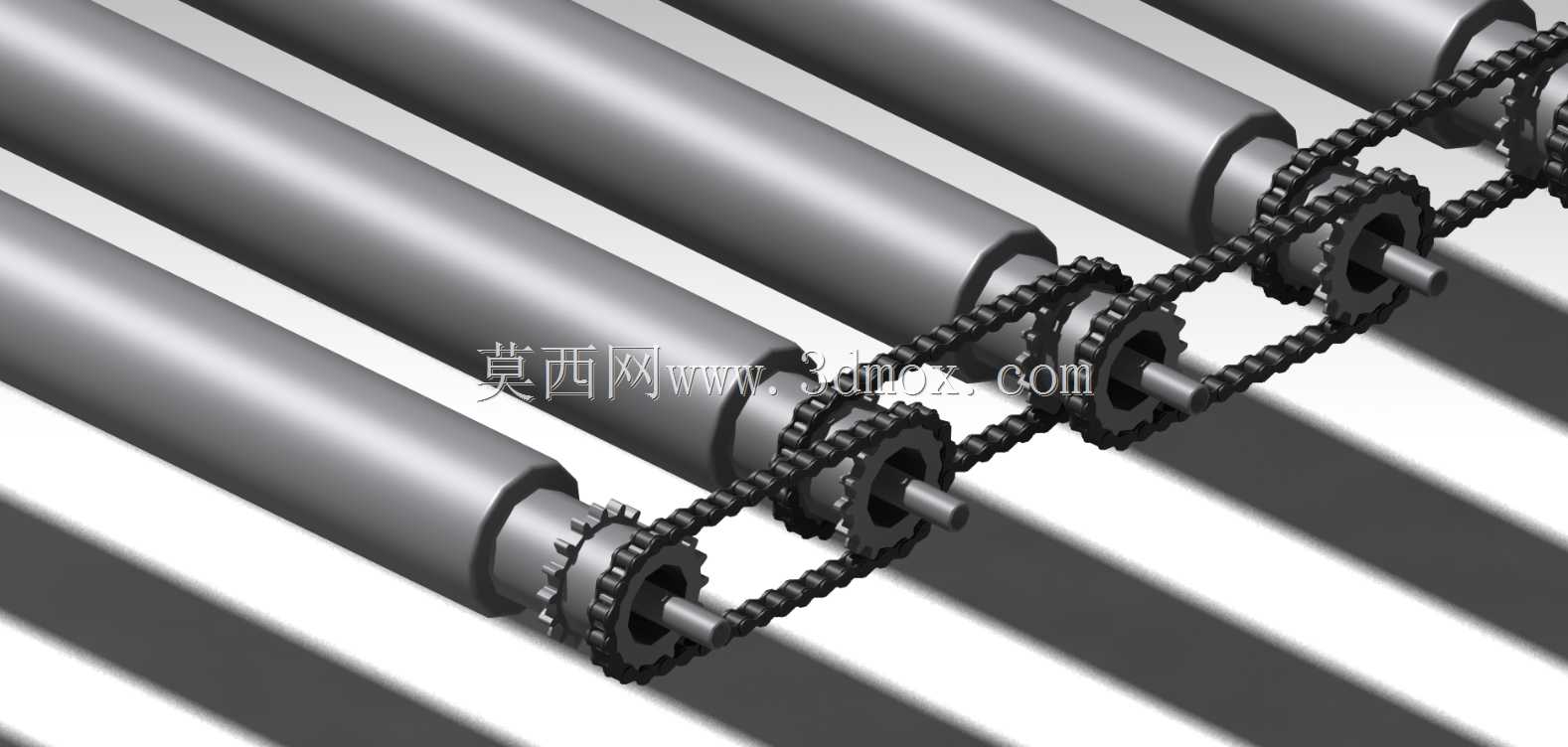

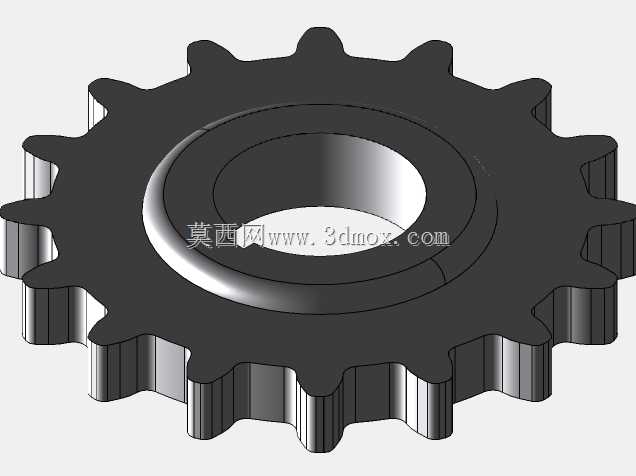

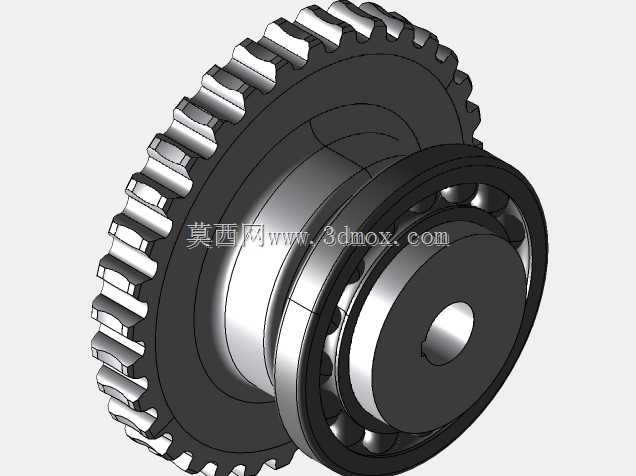

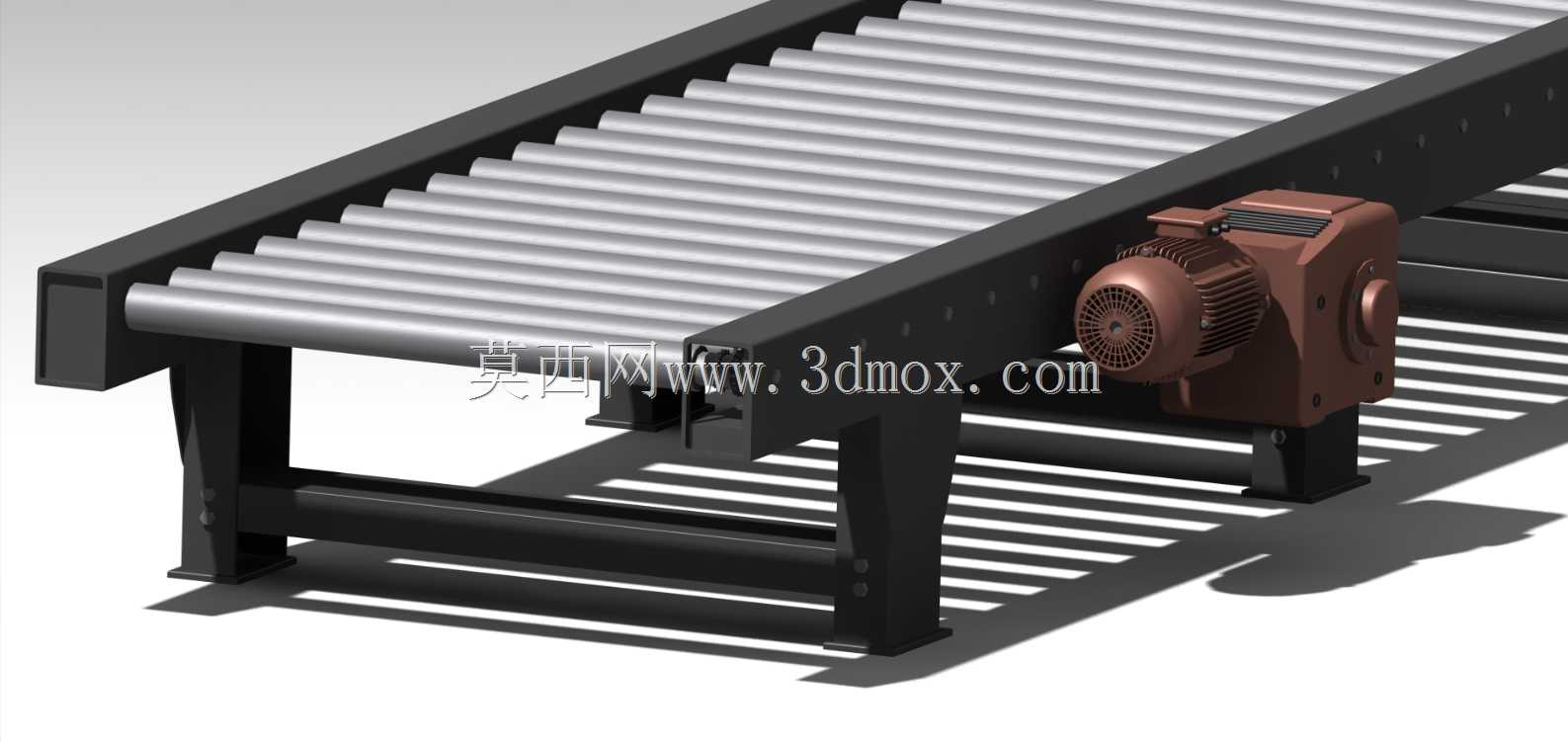

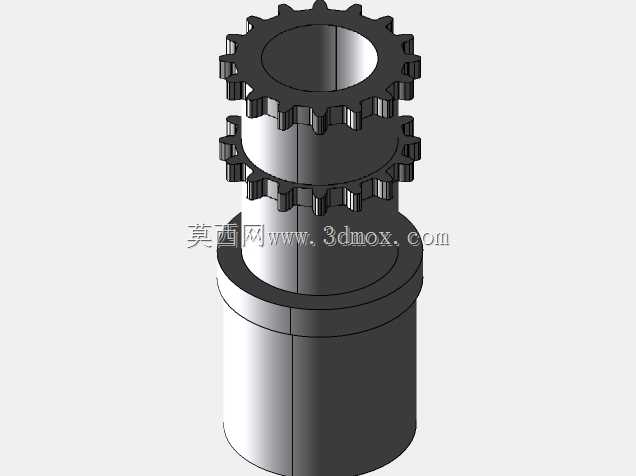

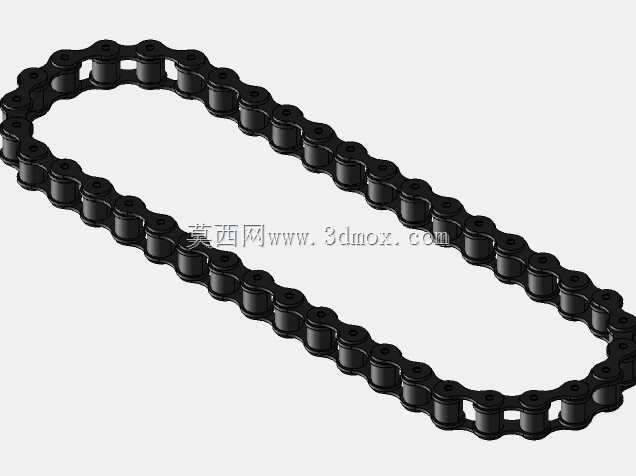

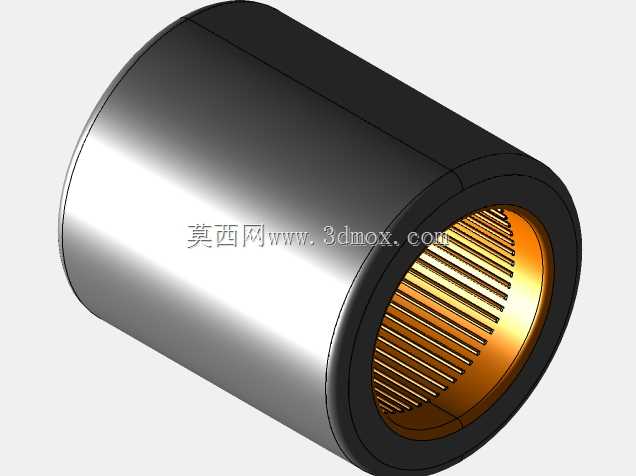

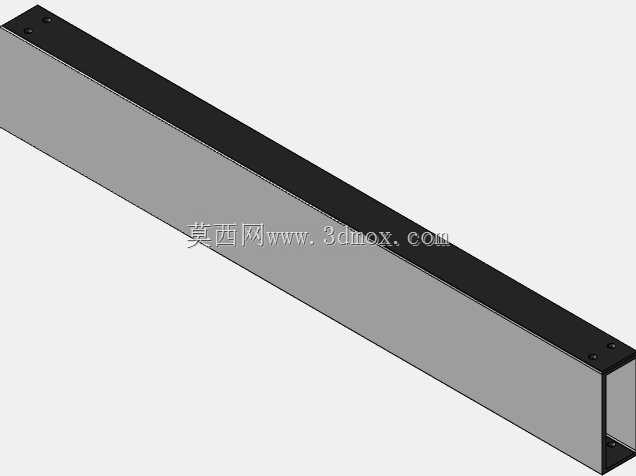

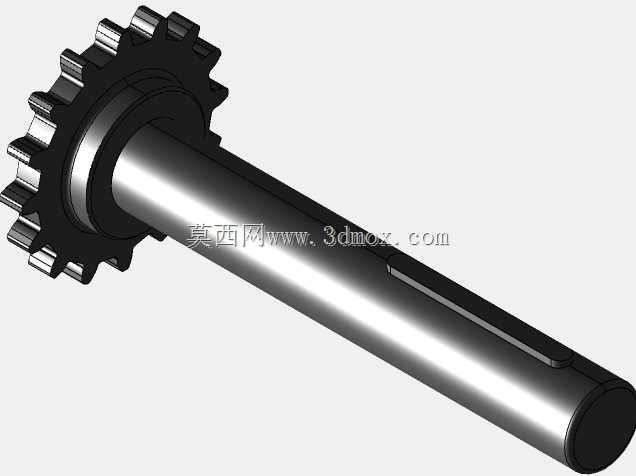

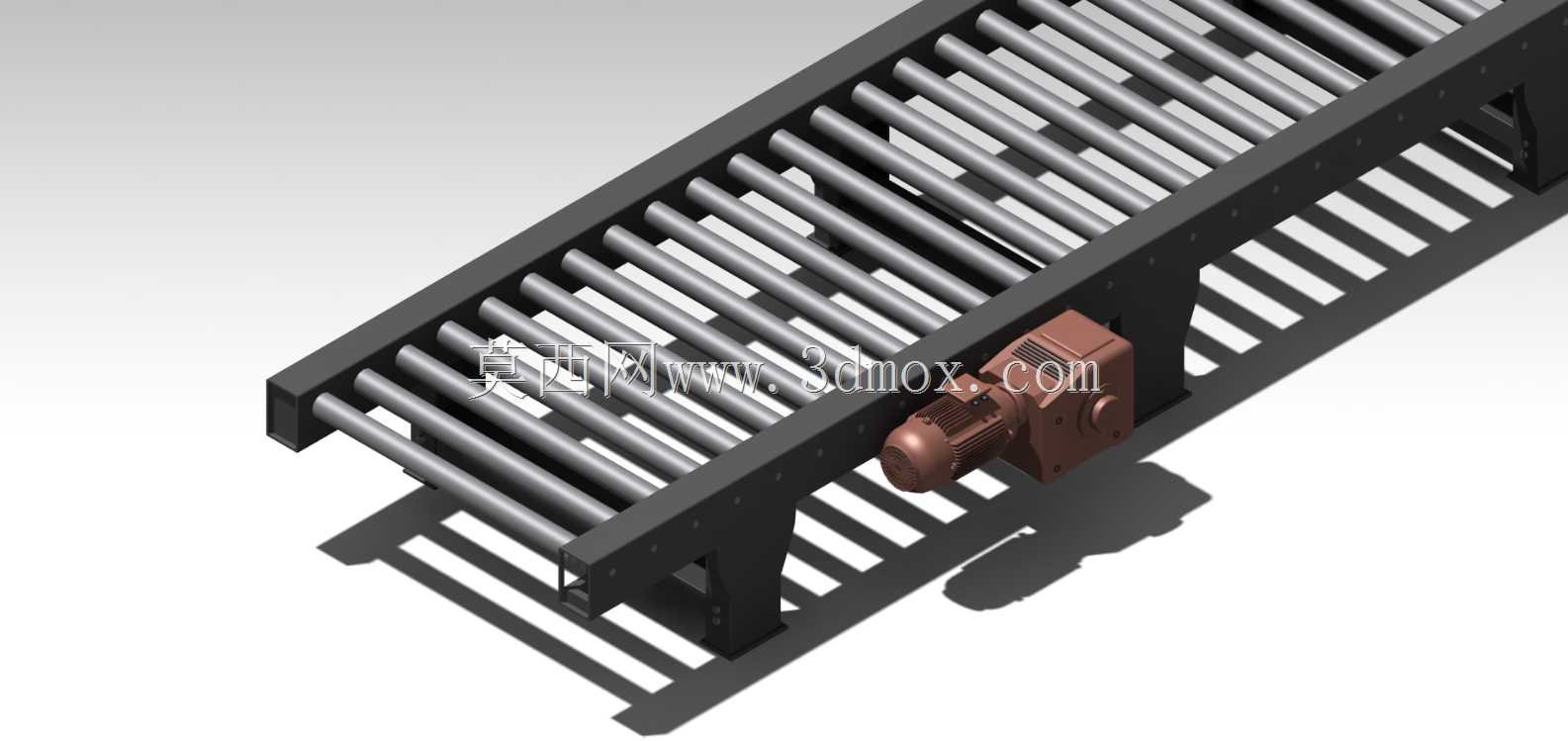

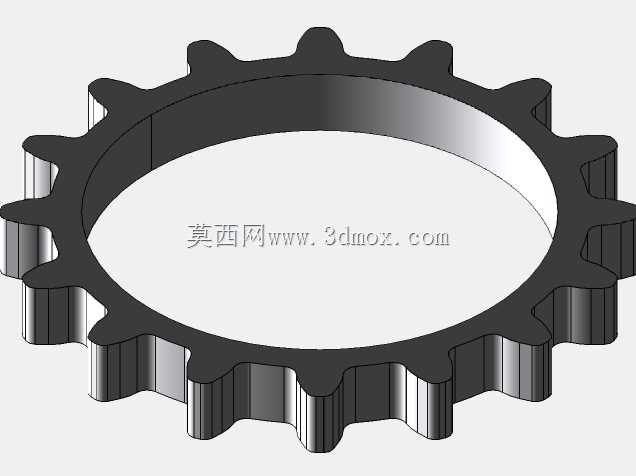

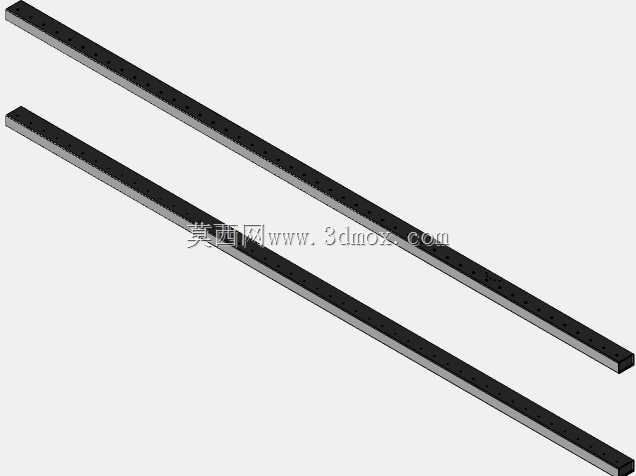

　　电气控制单元、传动组件或防护隔板。从布局上看，入口段负责将待处理货物送入主机，出口段则将完成处理的货物继续输送至下游分拣、码垛或暂存区域，形成直线通过式工作流程。结构设计上，辊道由多根平行滚筒组成，滚筒间距依据托盘底部支撑条和箱体底面尺寸确定，既要避免小尺寸货物卡入辊筒间隙，也要保证托盘在通过时至少有足够数量的滚筒同时承载。两侧机架采用型钢或折弯板件焊接、装配而成，底部设置支腿和横向连接梁，以提高整线刚度。驱动端布置在输送侧下方，电机通过减速机构与链条、链轮连接，链条张紧位置应保留调整空间，便于后期补偿磨损和检修拆装。货物在输送过程中的定位也需要结合工位要求考虑。若上游来料位置偏差较大，可在辊道两侧增加导向条或挡边，

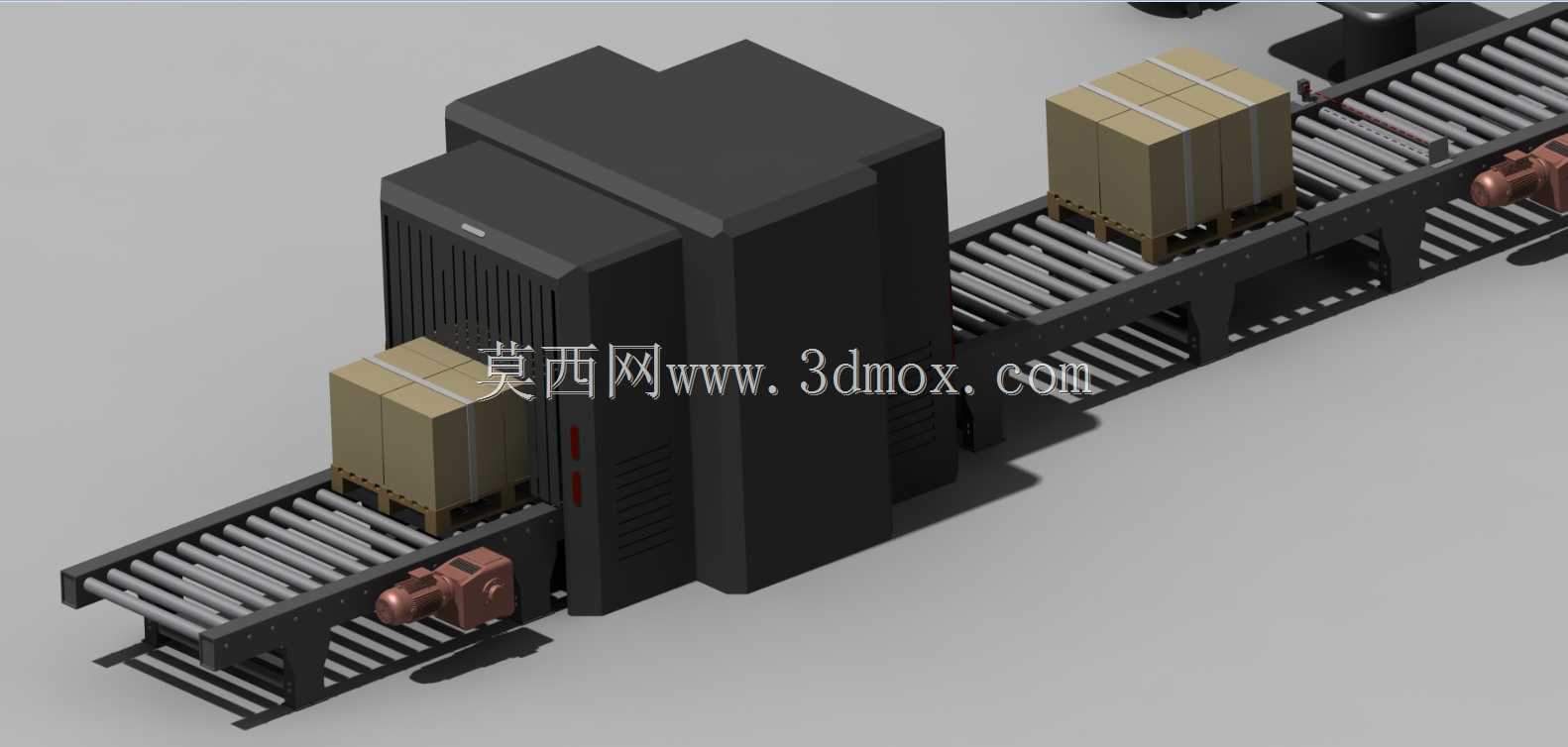

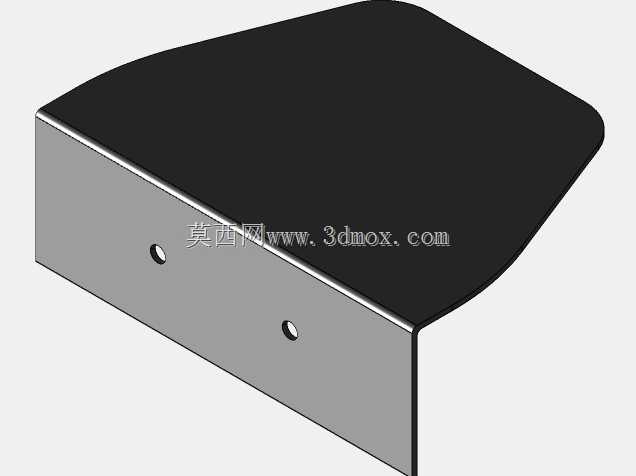

　　使托盘在进入主机前逐步归正；若检测设备对货物姿态要求较高，还可在入口处设置阻挡气缸、顶升定位机构或夹紧机构。模型中托盘与纸箱的组合能够直观反映货物离地高度、包装外形与通道净空之间的关系，设计时应按最大包装物尺寸校核主机入口宽度、高度以及两侧安全间隙。安装边界方面，整线为长条形布置，需要在设备前后预留货物上料、下料和维护空间，侧面应留出链条护罩拆卸、电机检修和滚筒更换的操作距离。设备地脚位置需与地面预埋或膨胀螺栓固定，输送较长时还应分段设置支撑，避免机架因满载货物产生挠曲。电控布线可沿机架侧边走线，传感器线路与动力线路分槽布置，靠近主机段预留接线端口。对于三维建模和方案评审而言，该模型不仅表达了外观形态，也能用于核对货物通过路径、驱动部件干涉、护罩开启范围、人员操作面以及与周边接驳设备的高度衔接。实际选型时，还需结合货物重量、节拍速度、工作环境和检测工艺，对滚筒直径、壁厚、链轮节距、电机功率和机架截面进行进一步计算。
