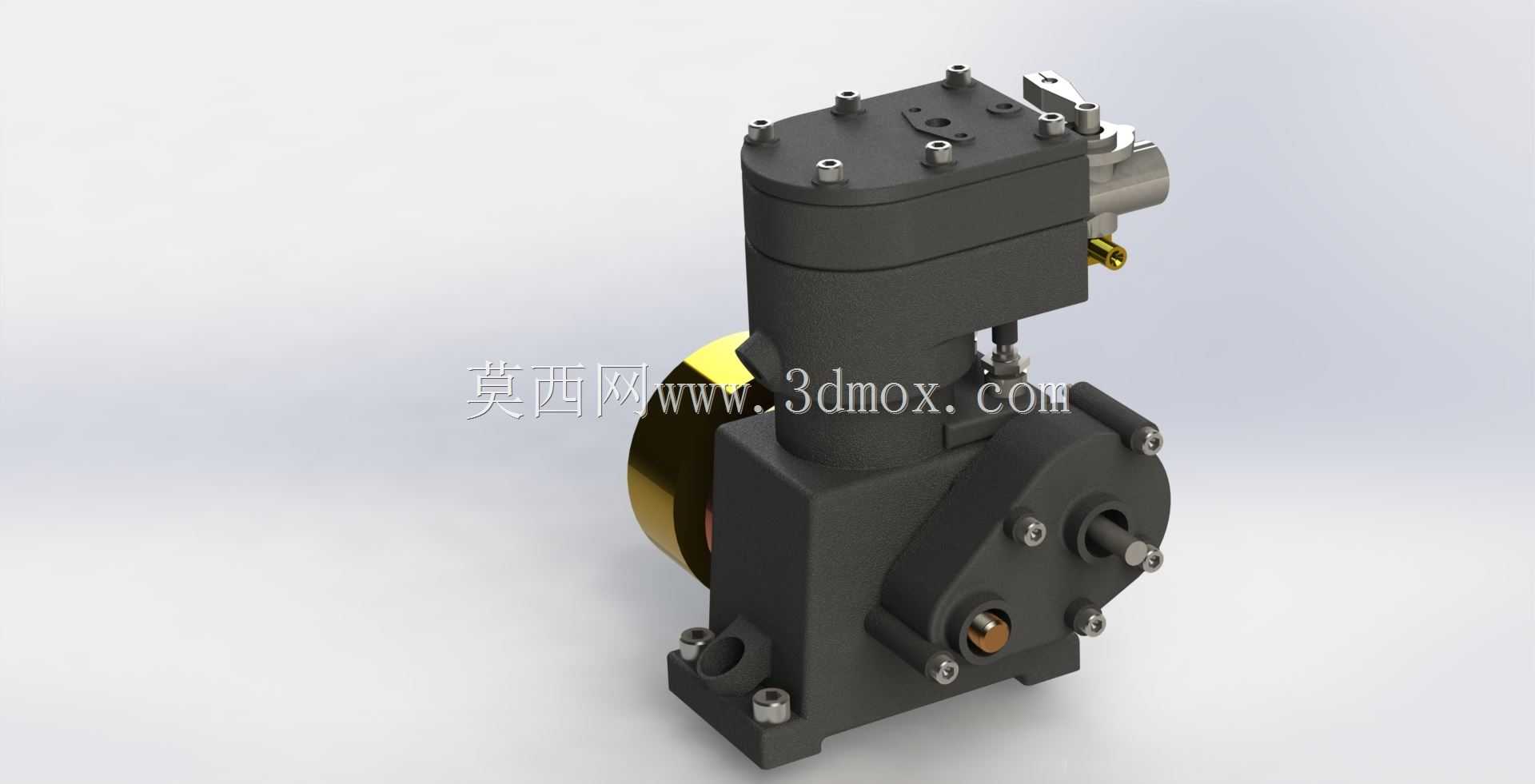

这套水动力总成的结构设计围绕小型流体动力输出场景展开,整体采用立式分层布局,上部为阀组与缸体集成段,下部为齿轮传动与动力输出段,侧部布置流体接口与调节构件,整机轮廓紧凑,适配狭小舱室、小型实验台架、移动式流体动力单元等安装空间受限的使用场景。在实际工程应用中,这类总成常作为小型水力驱动设备的核心动力源,可将流体压力能转化为旋转机械能,为小型作业机构、实验演示装置、特种辅助动力系统提供稳定的扭矩输出,无需外接电力驱动,在无供电的野外流体测试、水下辅助作业、水力教学实训场景中具备独特的适配性。
从结构设计思路来看,整机采用模块化堆叠思路,上部缸体段通过多颗内六角紧固螺栓与顶盖连接,顶盖预留多个安装孔位,既保证承压腔体的密封压紧力,也为后续加装压力检测元件、流量调节附件预留扩展空间。缸体侧面布置的黄铜材质流体接头,采用标准管螺纹连接形式,接头位置朝向侧方,避免管路走向与下部传动结构发生干涉,同时黄铜材质的抗锈蚀特性也适配水介质长期接触的使用工况,降低水路接口结垢、锈蚀卡滞的概率。下部传动箱体采用一体式铸造型腔设计,箱体侧壁预留多个轴承安装孔位,输入、输出轴端均通过法兰面与箱体定位,轴系的同轴度可通过箱体加工基准直接保证,减少装配时的调整工作量。
动力输出端伸出箱体侧方,轴端采用平键连接结构,可直接联轴器轮、传动带轮或者作业执行构件,输出轴周边的紧固螺栓呈圆周分布,将端盖牢牢压合在箱体轴承位外侧,既可以约束轴承的轴向窜动,也能避免箱体内润滑脂外泄、外部水汽进入传动腔。箱体底部设计带通孔的安装支脚,支脚与箱体本体一体成型,安装孔的中心距按照标准小型动力机架的安装尺寸规划,安装时可直接通过螺栓将整机固定在工作台架或者设备基座上,底部支脚的承重面经过铣削加工,保证整机安装后处于水平状态,避免轴系因安装倾斜产生偏载磨损。
整机的外形边界控制偏向紧凑化设计,竖向高度远大于横向 footprint,上部缸体的横截面尺寸小于下部传动箱体,形成上窄下宽的重心分布,设备运行时的稳定性更好,振动传递到安装基座的幅度更低。侧方伸出的流体接头、调节旋钮等构件均未超出下部箱体的最大横向轮廓,在多台设备并排布置或者嵌入舱体安装时,相邻设备之间不需要预留额外的操作避让空间,空间利用率更高。传动箱体侧面开设的观察油塞孔,采用铜质堵头密封,日常维护时可通过该孔位检查箱体内润滑脂的状态,也可在维保的时候排出旧润滑脂、加注新润滑介质,不需要完全拆解箱体即可完成基础养护作业。
在功能特性层面,这套总成将流体做功单元与齿轮减速传动单元集成在同一机架上,流体进入上部腔体后推动内部做功构件往复运动,再通过下部的曲柄连杆、齿轮组将往复运动转化为连续旋转运动,输出转速经过齿轮组减速后扭矩得到放大,可直接驱动低转速大负载的作业机构。内部传动齿轮的啮合间隙通过箱体上的轴承座偏心结构进行微调,装配时可根据齿轮实际加工公差调整啮合侧隙,既避免间隙过大导致传动冲击、噪音升高,也防止间隙过小出现齿轮卡滞、磨损加剧的问题。所有外露的紧固构件均采用标准紧固件,拆装维护时不需要特殊专用工具,现场维保的便捷性较强。
针对水介质的使用特性,腔体内部过流部件的材质选型兼顾强度与抗腐蚀性能,运动配合面的精度按照IT7级加工控制,配合间隙预留水膜润滑的合理空间,避免水介质润滑性较差导致配合面出现干磨拉伤。整机的安装定位基准统一选取底部支脚的底面与输出轴的轴线,三维建模过程中所有零件的装配约束都以该基准为参照,虚拟装配时可提前核查所有运动构件的行程空间,确认曲轴转动、活塞往复、齿轮啮合全过程中不存在静态零件与运动零件的干涉,管路接口的位置、操作件的行程范围也都在安装边界之内,实际投产装配时不需要再进行大范围的结构修配,大幅缩短从设计到样机落地的周期。
