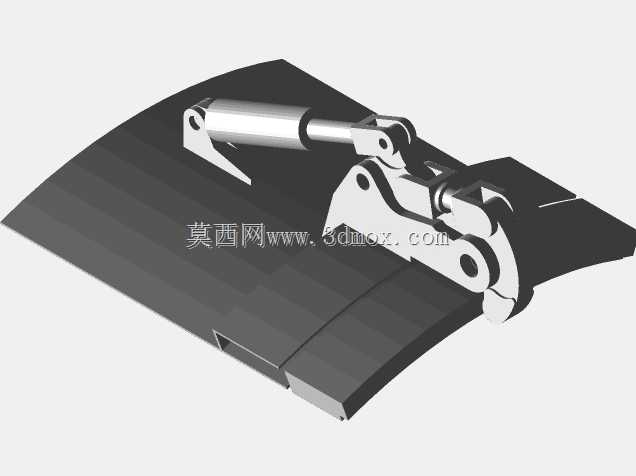

这套液压卡箍结构面向环卫抽吸车辆、真空罐车及工业管路快速锁紧场景,核心作用是通过液压动力驱动夹臂完成抱合与释放,替代人工反复拆装卡箍的操作。在吸污、吸粪或散料输送作业中,罐体与抽吸臂、软管法兰之间需要频繁断开和闭合,手动卡箍不仅劳动强度大,在带残压、泥泞或狭小检修位置也很难保证锁紧一致性;该机构把液压缸、连杆、夹爪和铰接支座整合为一体,操作时活塞杆伸出推动连杆越过受力传递路径,使弧形夹臂绕主销轴回转并抱紧对接法兰,回程时夹臂张开,留出管路拆装空间。

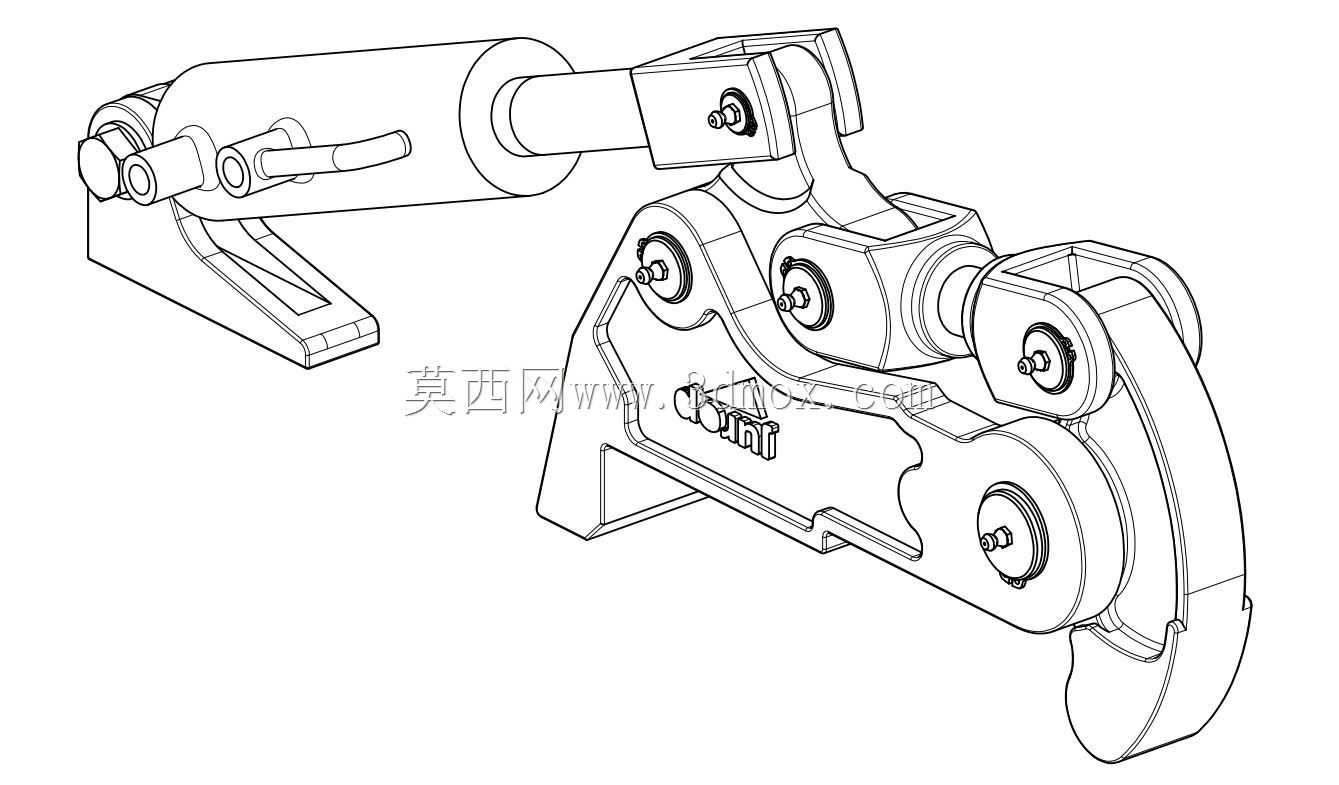

从结构布置看,液压缸尾部通过双耳座与固定支架铰接,前端活塞杆与过渡连杆相连,连杆再驱动夹臂组件;多处销轴采用同轴孔位和耐磨衬套边界,转动副集中在受力明确的位置,便于后期更换衬套和维护。夹臂轮廓并非简单直板,而是按照抱箍轨迹、法兰外径和开合行程做了异形切边,既保证闭合时压爪贴合法兰外缘,也控制张开后与周边臂架、软管的干涉距离。固定支架承担液压缸反力和夹紧反力,底板与安装基面贴合,侧向加强筋沿载荷方向延伸,避免锁紧瞬间支架出现开口变形。
设计思路上,该类卡箍不能只追求最大夹紧力,还要兼顾死点位置、操作安全和安装边界。连杆在锁紧终段接近机械死点,可降低液压系统持续保压压力,降低管路因振动产生松脱的概率;夹爪接触区设置圆弧压合面,使载荷分布在法兰周向,而不是集中在单点。三维建模时需要重点核对液压缸缩回与伸出两极限位置:闭合状态下,夹臂内弧、法兰中心和压爪中心线应保持确定的同轴关系;全开状态下,夹臂外缘、液压缸筒、连杆螺栓之间要保留维修工具和管路插拔空间。销轴端部、润滑点和锁板位置也应在数模中预留,避免实装后无法加注润滑或拆装销轴。

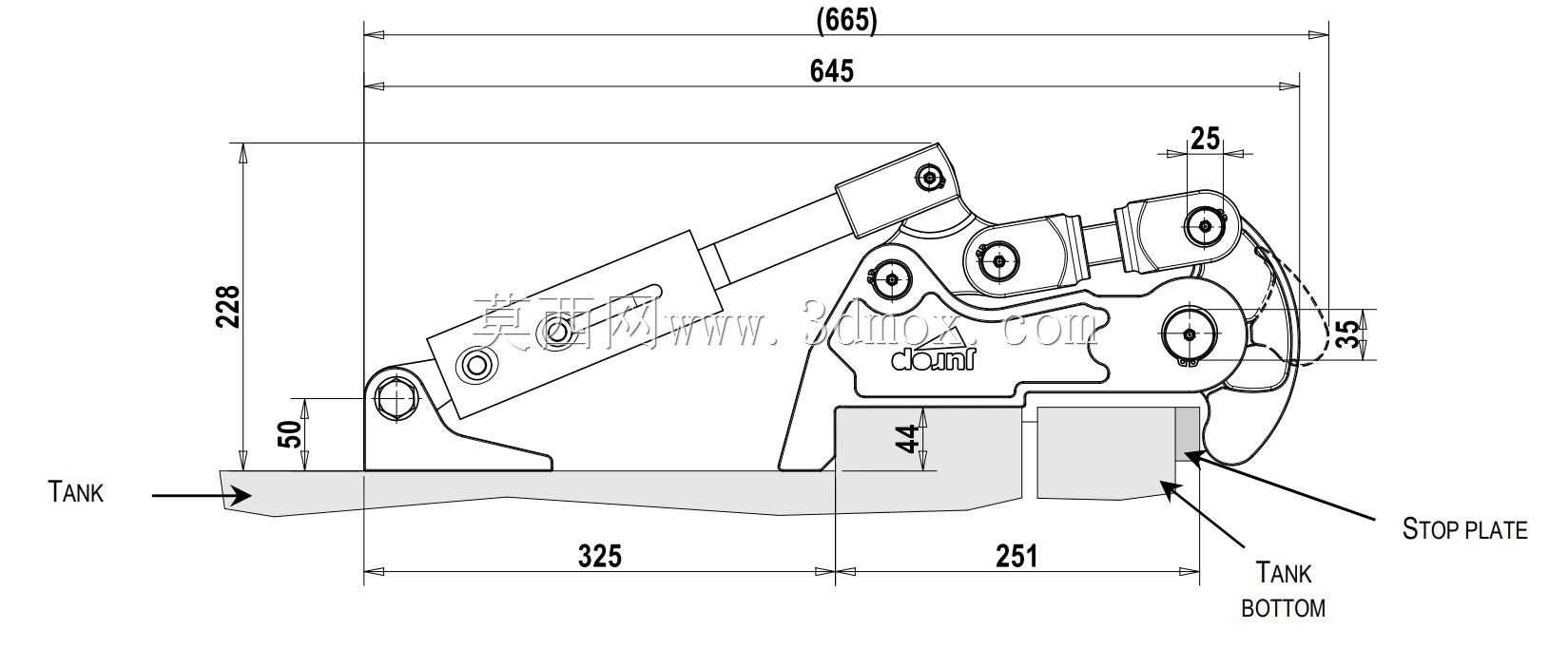

外形边界方面,整体机构沿液压缸轴线方向较长,径向包络由夹臂回转半径决定,安装面需同时满足支架螺栓固定、液压缸摆动角度和夹臂下方净空。选型时应把被抱管件外径、法兰厚度、所需开合角、液压油压力范围以及连接支座孔位作为前置条件,再校核销轴剪切、连杆拉压和支架焊缝受力。该结构数模完整表达了液压驱动、连杆增力、弧形抱夹和机架安装之间的配合关系,可直接用于类似真空抽吸设备、罐车管路快锁装置以及工程机械附属夹持机构的方案参考。
